提高信號完整性的秘密武器：實時示波器測試TDR阻抗的全新方案
2024-09-30 08:36:54 EETOP現代電路設計和信號傳輸無疑對工程師提出了越來越高的要求。隨著傳輸速率不斷攀升，信號完整性問題成為了影響系統性能的關鍵因素。而要確保信號完整性，阻抗匹配是不可或缺的一部分。
TDR（時域反射技術）是一種通過觀察傳輸線中反射信號來測量阻抗特性的技術。這種方法的優勢在于能夠快速、準確地檢測出傳輸線中的不連續點，如阻抗不匹配、開路和短路等。對于高速電路設計而言，TDR已成為必不可少的工具。
TDR測試的新選擇

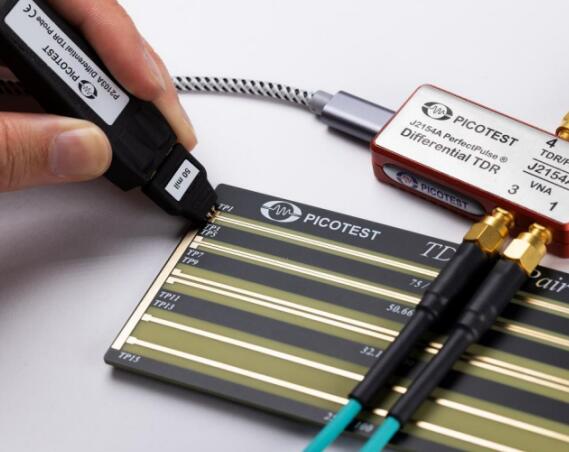

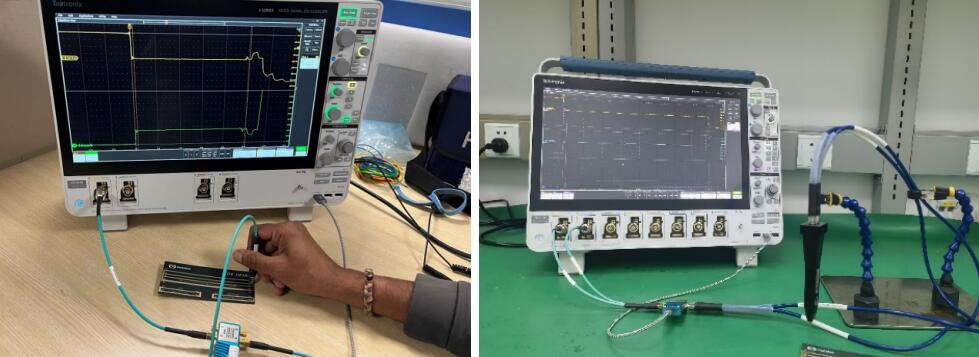

在這種背景下，泰克推出一套基于實時示波器的TDR（時域反射）阻抗測試方案，讓工程師們輕松應對阻抗匹配挑戰，從而提升產品質量。
傳統的TDR測試一般使用專用的TDR設備，但這些設備通常價格昂貴且操作復雜。泰克解決方案則采用了一臺高性能的實時示波器，結合先進的軟件算法，不僅大大降低了測試成本，還顯著簡化了操作流程。
方案特色：
1. 高分辨率與高精度：我們的實時示波器具備卓越的采樣率與帶寬，能夠捕捉到最細微的信號變化，確保測量結果的高分辨率和高精度。
2. 便捷的用戶界面：簡單直觀的軟件界面，使得設置和操作變得異常輕松?？梢宰詣油瓿蒾pen，short，load的一鍵校準，自動進行通道設置，只需幾步，即可完成復雜的TDR測試，可以保存測試結果、報告以及阻抗曲線，并且支持離線分析
3. 實時數據分析：可以測量指定區域的單端或差分的阻抗、電感和電容，提供實時的阻抗曲線，幫助您快速識別和定位阻抗不匹配點，方便進行調試和優化。
4. 多功能集成：除了TDR測試功能，該實時示波器還具備其他信號分析功能，一機多用，極大提升了設備的利用效率。
使用場景與優勢
TDR測試方案廣泛適用于PCB設計、連接器測試、高速信號傳輸線的測量等多個領域。對于以下問題，均能做到事半功倍：
- PCB設計中的阻抗匹配：快速檢測PCB上的阻抗變化，確保設計的穩定性和可靠性。
- 高速連接器測試：驗證連接器的阻抗特性，確保高速信號的無損傳輸。
- 傳輸線故障排查：精準定位傳輸線中的故障點，及時處理隱患。
已有眾多客戶體驗了這套實時示波器TDR阻抗測試方案，他們一致表示該方案極大簡化了測量流程，同時提升了測試結果的準確性和可靠性。
