ROHM LAPIS Semiconductor多功能16bit低功耗微控制器
2015-05-26 21:15:56 未知球知名半導體制造商ROHM集團旗下的LAPIS Semiconductor為滿足家電及住宅設備等的多功能、高性能化需求，在通用16bit低功耗微控制器“ML620500系列”的基礎上，開發出了具有傳感器和通信功能擴展特性、并搭載最大256KB閃存的“ML620530/540/550家族”。
“ML620530/540/550家族”在LAPIS Semiconductor獨有的高效率16bit 低功耗CPU內核的基礎上，搭載了新開發的轉換速度高達1.25μs的業界頂級逐次比較型AD轉換器，以及振蕩精度高達1%的高精度振蕩電路。通過這種新電路，可高效率處理傳感器等多個模擬輸入，無需外置的高精度振蕩器即可實現設備間的相互數據通信等要求振蕩精度的功能，從而可使系統構建更加簡單輕松。

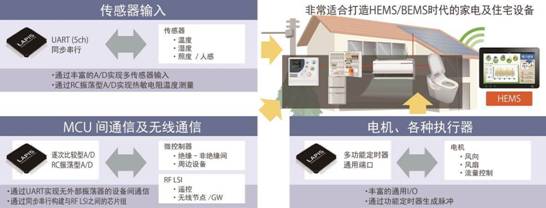

具體來講，就是在發揮以往用來支撐住宅設備的舒適與節能的傳感與驅動作用的同時，未來還將可能通過在運動、體溫、脈搏這類生物傳感器等以醫療保健為目的的多通道模擬輸入、與HEMS/BEMS設備的無線連接為目的的串行通信，用于使用網絡的應用領域。
產品陣容包括64pin、80pin、100pin三種引腳數，128KB、256KB兩種內置閃存容量的共6款產品，可滿足廣泛需求?？伸`活應對應用的功能増加以及功能増加所帶來的軟件大容量化趨勢。
該系列產品已從2015年2月份開始逐步出售樣品，預計將從2015年8月份開始量產銷售。生產基地為LAPIS Semiconductor宮城（宮城縣）。
今后，LAPIS Semiconductor將會繼續推出發揮“ML620500系列”低功耗技術優勢的多功能、高性能產品，推動以住宅設備為首的眾多電子設備的進一步節能，為社會貢獻力量。
＜背景＞
近年來，在家電和住宅設備領域，隨著應用的功能增加以及各種傳感器的普及，多傳感器數據融合技術、HEMS/BEMS等設備間聯網技術日益發展，對微控制器的多功能、高性能需求也水漲船高。另外，在這些領域中對微控制器的低功耗要求也日趨高漲。

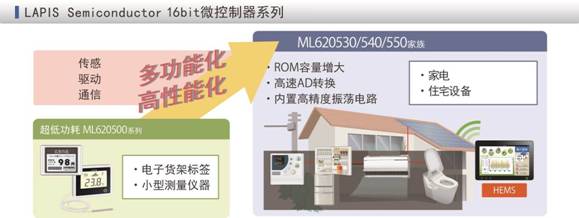

為滿足這些需求，此次，LAPIS Semiconductor運用在8bit低功耗微控制器獲得高度好評的低消耗電流技術優勢，開發出大容量、多功能的16bit低功耗微控制器系列“ML620500系列”產品。
＜新產品的特點＞
1．搭載最大256KB的Flash ROM，外圍功能更強大
此次，16bit低功耗微控制器系列新增的產品具備ROM容量最大256KB、通用端口最多90ch、逐次比較型AD轉換器20ch、有助于步進電機用脈沖生成的多功能定時器8ch、三相電機用PWM 1ch、與周邊微控制器和無線LSI等的串行通信端口。
2．新開發的高速AD轉換器、高精度內置RC振蕩器
此次新開發的逐次比較型AD轉換器，每1ch的轉換時間僅為1.25μs?？筛咝实剡M行20ch模擬輸入的數字轉換。可構建非常適合各種傳感器的普及帶來的多傳感器數據融合的系統。另外，內置RC振蕩器的振蕩精度實現±1%，無需外置高精度振蕩器即可實現同步通信。
3．繼承ML620500系列的基本特點
除上述特點之外，此次開發的產品還繼承了ML620500系列的基本特點（如下），將進一步實現家電及住宅設備的多功能化與高性能化。

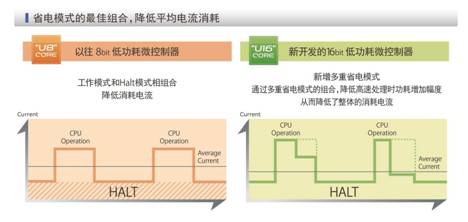

（1）多種省電模式，支持低功耗化
將省電模式進一步細分，通過多種省電模式的最佳組合，可進一步降低系統整體的功耗。（※根據本公司評估條件）
（2）內置閃存支持In System Program(在系統編程)
可通過內置的軟件重寫程序內存。通過將所需的程序搭載于ISP區域，可利用現場的網絡進行編程。
（3）電源電壓范圍更寬，可支持更廣泛的用途
覆蓋了從1.8V到5.5V的電源電壓范圍。另外，無論在電池驅動應用中，還是在工業設備、家電及住宅設備應用中，均可實現16MHz的高速處理。
（4）具有備份功能，即使外部時鐘停止，微控制器也不會失控
即使外部時鐘因某種原因停止，備份功能也可檢測到時鐘停止并迅速切換到備份時鐘，防止微控制器控制的誤動作。

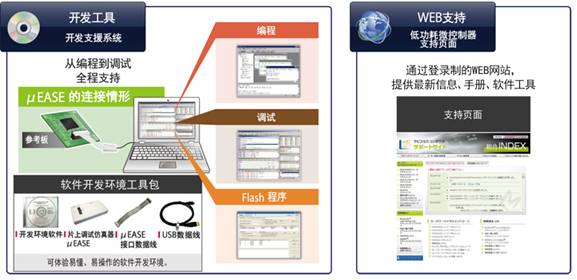

（5）完善的服務支持體制
為客戶提供配套參考板和軟件開發環境。另外，LAPIS Semiconductor官方網站還設有 “用戶支持頁面” ，用戶登錄即可利用各種手冊和工具等。
【用途】
空調室內機、溫水清洗便座、熱水器等家電及住宅設備、工業設備等。
【銷售計劃】
-產品名
內存大小 | 128KB Flash＋10KB RAM | 256KB Flash＋20KB RAM |
64pin | ML620Q536 | ML620Q538 |
80pin | ML620Q546 | ML620Q548 |
100pin | ML620Q556 | ML620Q558 |
-樣品出貨時間 2015年2月開始(ML620Q558)
-量產出貨計劃 2015年 8月開始
-量產規?！ ?月產10萬個
【ML620500系列的規格】
項目 | 特性值 |
搭載LAPIS Semiconductor獨有的 高性能16bitRISC內核 | 16bit長指令，傳送、算數運算、比較、邏輯運算、乘除法等豐富的指令集 |
內置片上調試功能 | |
最小指令執行時間為30.5us（32.768kHz系統時鐘）、 | |
內置帶自動寫入功能閃存 | 128KB Flash＋10KB RAM（ML620Q536、ML620Q546、ML620Q556） |
256KB Flash＋20KB RAM（ML620Q538、ML620Q548、ML620Q558） | |
數據閃存 | 2KB |
高速內置振蕩時鐘 | 16MHz（±1%） |
低速內置振蕩時鐘 | 32.768kHz（±5%） |
8bit定時器 | 12 (8bit定時器x2可作為16bit定時器使用) |
16bit多功能定時器 | 8 (可16MHz運行，可選擇定時器/PWM等) |
三相電機PWM | 1 |
實時時鐘 | 1 |
乘除法協處理器 | （支持乘法、除法、乘加運算） |
各種串行接口 | I2C(Master)×2、 SPI×2、 UART(內置FIFO全雙工)×4、 UART(全雙工)×1 |
模擬比較器 | 2ch |
10bit逐次比較型A/D轉換器 | 20ch (每1ch的轉換時間為1.25us) |
24bit RC型A/D轉換器 | 2ch |
電壓檢測電路 | 16級 x1 |
工作頻率 | 32.768kHz～16MHz |
工作溫度 | -40～95℃ |
電源電壓 | 1.8V～5.5V |
封裝 | ML620Q536、ML620Q538：TQFP64(10.0mm X10.0mm )、 ML620Q546、ML620Q548：TQFP80（12.0mm X12.0mm）、 ML620Q556、ML620Q558：TQFP100 (14.0mm x 14.0mm) |
