大聯大世平集團推出基于NXP技術的一套完整智能家居ZigBee開發系統解決方案
2021-04-08 09:48:39
大聯大
點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元
2021年4月7日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于恩智浦（NXP）i.MX RT1020和JN51xx的一套完整智能家居ZigBee開發系統方案（包含網關板、APP、云服務）。
智能家居是以住宅為平臺，利用綜合布線技術、網絡通信技術、安全防范技術、自動控制技術、音視頻技術構成的家居生態圈。與普通家居相比，智能家居不僅有傳統的居住功能，還可以將家居生活相關的設施進行集成并通過智能控制系統，為用戶提供全方位的智能交互功能。
圖示1-大聯大世平推出基于NXP i.MX RT1020和JN51xx的ZigBee 3.0網關方案的場景應用圖
由大聯大世平推出的基于NXP i.MX RT1020和JN51xx的ZigBee 3.0網關方案可用于智能家居設計，為用戶帶來安全、快捷的連接體驗。該方案具有遠程控制設備、遠程獲取設備狀態、本地場景、自由操控其他產品以及指示燈反饋的功能。在電路設計上，本方案采用了NXP RT1020，內置Cortex M7內核，擁有高達500MHz主頻，具有高性能、低成本、易于開發等特點。
不僅如此，該方案還符合ZigBee 3.0規范，具備和其他廠商產品互聯互通、傳輸距離遠、自組網自愈、底層穩定、開發周期短的特性。目前在市場上大聯大世平已為開發者免費提供評估板、APP和云服等支持。

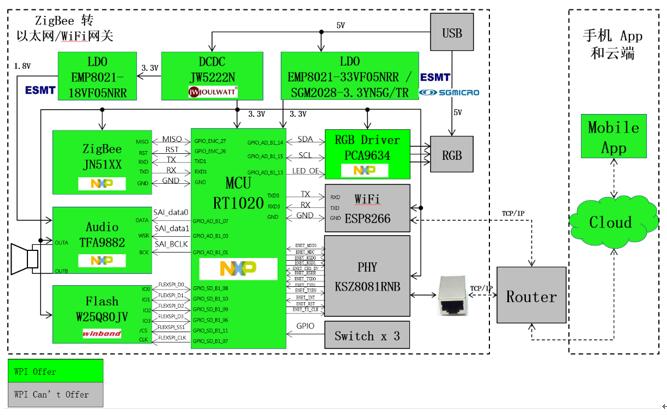

圖示2-大聯大世平推出基于NXP i.MX RT1020和JN51xx的ZigBee 3.0網關的方案塊圖
其中，NXP RT1020擁有豐富的外設接口：包括4路I2C接口，4路SPI接口，以太網接口，8路Uart，3路I2S/SAI，為設計者提供了可擴展外設的硬件基礎。
而ZigBee部分則使用模組的形式，并且由于NXP JN5189外圍電路簡單，因此僅需晶振和少量電容即可搭建最小系統。在其內部擁有的BALUN單射頻輸出口設計和高達10dB的發射功率不僅可為設計者節省射頻電路設計還降低了外部PA成本。

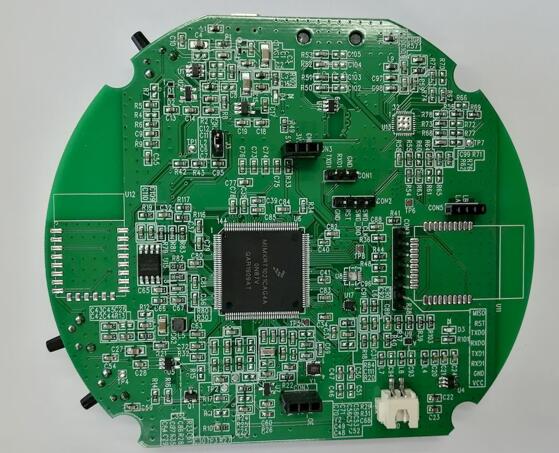

圖示3-大聯大世平推出基于NXP i.MX RT1020和JN51xx的ZigBee 3.0網關方案的展示板圖
核心技術優勢
關鍵器件NXP RT1020的優勢：
- 高性能，實時處理：Arm Cortex-M7內核運行頻率高達500MHz，具有超快的實時響應能力。
- 低成本：
- 完整產品組合中成本最低的i.MX；
- LQFP支持真正的兩層PCB設計，同時無需昂貴的基礎架構；
- 具有DC-DC的完全集成式PMIC。
- 豐富的整合：
- 廣泛的外部存儲器接口選項，包括NAND，eMMC，QuadSPI NOR閃存和并行NOR閃存；
- 支持有線（以太網，USB，CAN等）和無線標準，例如Wi-Fi® ，Bluetooth® ，BLE，ZigBee®，Thread™。
- 易于使用：基于MCU的開發人員易于使用，在利用工具鏈的同時提高了性能。可以快速進行原型開發，甚至可以通過與Arduino兼容的評估套件進行進一步開發。
方案規格
- 處理器：ARM® Cortex-M7；
- 儲存器：華邦W25Q128JVSIQ QSPI Flash；
- 頻率：主頻高達500MHz；
- 無線傳輸技術規格：2.4GHz ；
- 傳輸距離：最大檢測距離100~150米；
- 接收靈敏度：-90dBm；
- 工作溫度：-40℃至+85℃；
- 支持系統：軟件支持Windows，APP支持Android 5.0及以上，iOS 9.0及以上；
- 連接云平臺：阿里云平臺；
- 功耗：超低功耗；
