天天騎共享單車，可你知道其智能鎖的網絡制式嗎？
2017-07-15 09:05:53 n
相比蜂窩網絡，物聯網的制式復雜而且不斷變化，如何非常好的理清不同物聯網制式的原理、制式特征以及應用場景，本文試圖通過講述智能車鎖的應用進化進行說明。
首先，我們看看物聯網應用的主要業務是什么。LPWA業務的主要特征包括低功耗、低成本、低吞吐率、要求廣（深）覆蓋且所涉終端數量巨大，其典型應用包含抄表、環境監控、物流、資產追蹤等，是全球各運營商爭奪連接的主要市場。
那么，承載LPWA類業務的物聯網通信技術包括哪些呢。LPWA承載技術包括：基于2/3/4G的物聯網技術，如GSM、GPRS、LTE；基于LTE優化的物聯網技術，包含針對成本進行了優化的LTE Cat 1、針對成本與功耗進行了優化的LTE Cat 0及eMTC技術；基于全新空口設計的物聯網技術，如NB-IOT；基于非蜂窩承載的技術，如LoRa、Sigfox等。
最后，我們看看如何針對智能單車的智能鎖，來區分下幾種網絡制式之間的區別。

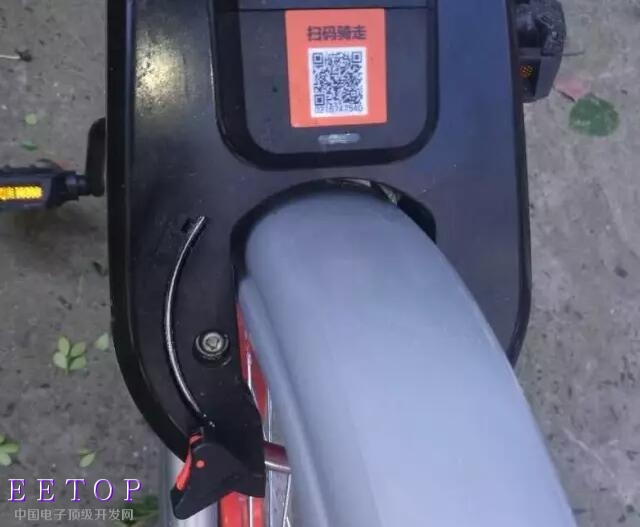

第一代摩拜共享單車，車鎖內置的是GSM 模塊，用戶手機掃描車體二維碼，大約10秒左右，電機帶動和鎖鞘“啪”的一聲，解鎖成功。
GSM 模塊的原理是采用短信解鎖，智能車鎖與插了SIM卡的功能手機類似，10秒左右的解鎖時間也正是短信投遞的時間。
短信解鎖的方式有其優勢，開鎖比較穩定，開鎖不需要通過GPRS/3G流量。
但同時，短信解鎖的方式也有很大的劣勢，比如鎖需要始終與網絡保持長連接的，就是說這個“手機”始終是開機的狀態，時刻要接收信號，而目前GSM終端待機時長（不含業務）僅20天左右，這之間的耗電就需要通過其他方式轉化為電能為其充電。
接下來共享單車的開鎖速度有了明顯提升，這主要是采用了由服務器通過GPRS/3G流量開鎖的方式。
GPRS開鎖的好處是等待時間明顯剪短，從短信開鎖的10秒左右，變成了3秒內開鎖，提升了用戶體驗。而且隨著網絡流量?jī)r(jià)格的降低，在頻繁使用過程中要比短信更便宜，獲取的信息量也更大。
GPRS開鎖的劣勢是，GPRS信號覆蓋并不是全方位的，一旦有了遮擋或者阻礙物，就會產生信號黑點，而且相比其他網絡制式，GPRS網絡的死角還相當多。
如果采用3G或者4G模塊的話，解決了信號覆蓋的問題，但是4G通信模塊成本過高，一般需要200元人民幣以上。隨著物聯網的興起，雖然國內已經有多家蜂窩通信模塊廠商，但現有蜂窩通信技術的高功耗、高成本的硬傷，還是不如其他制式更有優勢。
藍牙開鎖的原理是通過業務層校驗，手機下載指令加密包，再將包發送到藍牙，從而完成解鎖的。是讓手機跟車鎖直接交互的一種短距連接方式。
單純的藍牙解鎖有大量的弊端，首先各家手機商（這里主要指安卓手機）藍牙的芯片版本兼容太差，華為能開的話，魅族和小米不一定，何況市場上數十種安卓手機，同樣是華為的在不同的版本都有兼容問題，目前的主要原因是因?yàn)椴少?gòu)的藍牙芯片差異太大。
5GpGk.jpg" style="border: 0px; max-width: 100%;">
拿小藍小鳴單車為例，除了IOS系統外，失敗率高達80%，而且藍牙的故障率相對較高。
藍牙解鎖的優點是，可以通過藍牙輔助流量開鎖。服務器只需用流量連接用戶手機，再由手機藍牙發送開鎖指令到智能鎖。這樣一來，開鎖功耗大大降低，也不需要依賴鎖中模塊的信號強度，提高穩定性。4G手機的流量速度也保證了開鎖時間，開鎖不穩定、開鎖時間慢、耗電等所有問題都可以得以解決。
當然藍牙解鎖的很大問題是，用戶需要手動打開藍牙，并能夠準確定位對應的車輛才行。

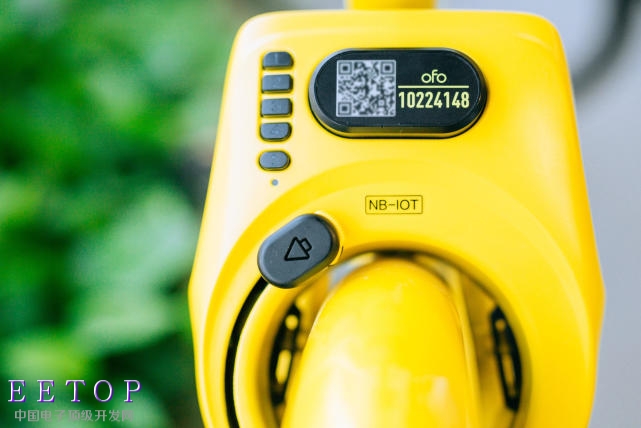

5月23日，國內開啟首個 eMTC/NB-IoT/GSM（LTE Cat M1/NB1和E-GPRS）多模外場測試，摩拜單車參與了多模LTE IoT外場測試。
eMTC/NB-IoT聚焦于低功耗廣覆蓋（LPWA）物聯網（IoT）市場，是一種可在全球范圍內廣泛應用的新興技術。
我們先看一下其與上述幾種物聯網制式相比，顯著的優勢。
一是低功耗：軟件方面可以通過物理層優化、新的節電特性、高層協議優化及操作系統優化實現；硬件實現低功耗可通過提升集成度、器件性能優化、架構優化等幾種方式。最終的效果是，終端電池壽命理論狀態將可以達到10 年。
二是低成本：相較于3G模組20美金成本，多模LTE IoT模組通過規模商用將使成本減半。目前NB-IoT芯片在—百萬左右量產級別上，價格為5美元/個，在千萬到億量產級別上價格可以下降至1美元/個。同時，運營商模組補貼的政策也將大大降低產品價格，芯片和模組的成本在短期內會降低，從而替代傳統的GSM、GPRS通訊模組場景，加速應用的落地。
三是廣深覆蓋：NB-IoT 覆蓋半徑約是GSM/LTE 的4 倍，eMTC覆蓋半徑約是GSM/LTE 的3 倍。
四是海量終端連接：eMTC/NB-IoT經過優化，基本可以達到5 萬連接數/ 小區。
當然，摩拜單車選擇eMTC/NB-IoT制式組網，也有顯著的劣勢。最直接的表述，就是小馬拉大車。
NB-IoT更多適用于抄表等業務。在共享單車上部署NB-IoT有些挑戰，基站的切換與耗電并沒有比2G好很多，也并不優于eMTC。其NB-IoT對數據速率支持較差，移動性弱，在實測環境中，無法滿足超過30km/小時的速度。對于共享汽車，甚至快遞業使用，都可能會產生制約。
考慮網絡的延時性、基站切換、功耗等因素，共享單車更適合于eMTC應用，但共享單車沒有對大帶寬的需求。從帶寬供需角度看，共享單車并不需要1Mbps速率，eMTC看上去似乎也不太適合共享單車的應用。
因此，聯合組網也許是個不錯的方式，未來有更多的應用場景，也將使用到NB-IoT與eMTC互補，甚至需要短距連接互補的方式。綜上所述，通過NB-IoT與eMTC互補+2G與eSIM結合，才能滿足摩拜的多場景應用需求。以上我們對共享單車智能鎖的網絡制式有一定了解后，接下來我們?cè)倭私庀鹿蚕韱诬囍悄苕i的工作原理。
共享單車智能鎖工作原理
現在，共享單車大家每天都在用，大家是否了解其智能鎖的工作原理呢？
手機掃碼后，共享單車跟服務器如何通信，服務器如何下發指令給共享單車解鎖，這個過程，網上有很多文章有介紹，本文不做介紹。
本文介紹大家比較關心的，這個鎖的機械裝置到底是怎么工作的。
原則上講，需要驅動機械裝置是很耗費電能的，自行車上的電量并不大，經常去充電也不現實，就算放置有太陽能充電，電能還是很寶貴。
智能鎖的電子裝置，要盡可能省電，不要把大量的電能都耗在開關鎖上。
在機械裝置方面，如何實現既能快速開關鎖，又盡可能省電？
網上找不到相關文檔。那就自己來研究。
下面跟大家分享研究所得。
為了方便理解，分別對車鎖的一些模塊臨時起了個名字，可能不符合自行車行業內習慣，也歡迎自行車行業內人士指正！

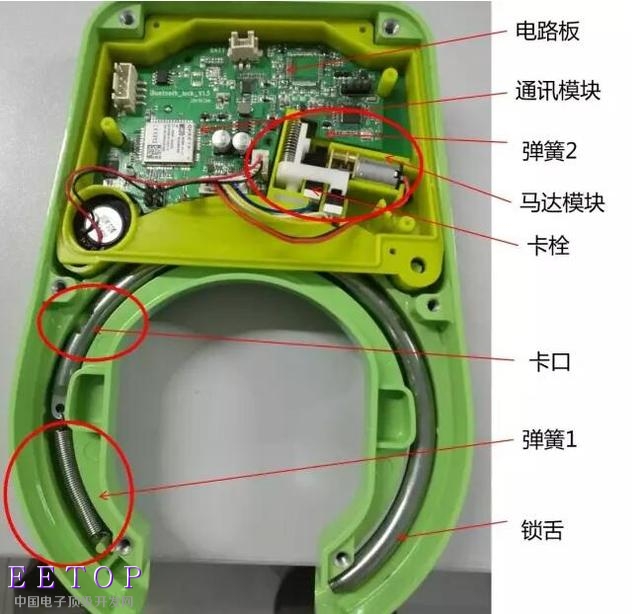

智能鎖上的幾個關鍵機械裝置：
（1）鎖舌：鎖舌是一個半圓圈形狀，用來鎖住車輪胎。鎖舌上有一個卡口。跟老式的機械鎖類似。
（2）卡口：鎖舌上有一個豁口，用來卡住鎖舌用。跟卡栓配合使用。卡栓卡在卡口里面，來保證鎖舌不能移動，起到鎖住自行車輪的效果。
（3）卡栓：卡栓，跟一個彈簧2和一個馬達驅動模塊連在一起。
（4）彈簧1：跟鎖舌連在一起，拉鎖舌開鎖用。鎖舌的卡口沒有東西卡住時，利用彈簧1的拉力，把鎖舌拉出來，鎖舌全部縮回到鎖的內部；
（5）彈簧2：在手動上鎖后，彈簧2是用來把卡栓頂入到卡口的。
（6）馬達以及驅動裝置：馬達外加周邊齒輪等裝置組成，只在開鎖的瞬間起作用（省電）。馬達工作時，通過齒輪，把卡栓從卡口里拉出來，同時壓縮住彈簧2 。

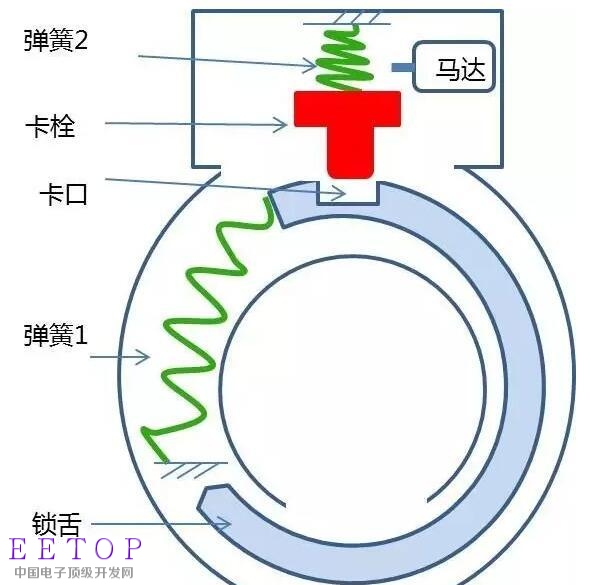

下面是抽象出來的框架示意圖。方便大家理解工作原理。
下面，講解智能鎖的開鎖和上鎖過程。
一、鎖定狀態：
鎖定狀態下，彈簧1處于放松狀態，卡栓頂在鎖舌的卡口中，鎖舌不能移動。鎖舌穿過自行車輪，車輪被鎖定。馬達模塊處于關閉狀態。
彈簧2處于壓縮狀態，頂著卡栓不動。卡栓松動話，手工就能把鎖拉開了。
二、開鎖過程：
手機掃碼后，手機把共享單車信息發給服務器，服務器給共享單車下解鎖指令。
首先，馬達開始工作，通過齒輪構成的傳動裝置，把卡栓往上拉，拉離那個卡口。同時卡栓壓縮了彈簧2。
鎖舌的卡口上，沒有了卡栓的阻攔，彈簧1對鎖舌的拉力，會把鎖舌快速拉回來。嗖的一聲，鎖舌就從自行車輪中縮回到車鎖內部了，共享單車的車輪得到解放，自由了。解鎖成功。
鎖舌上的卡口的位置移動到別的地方，卡栓不能影響鎖舌。
卡栓一端被彈簧2頂著，另一端被鎖舌頂著。馬達不需要去控制卡栓了，馬達關閉。
解鎖成功！

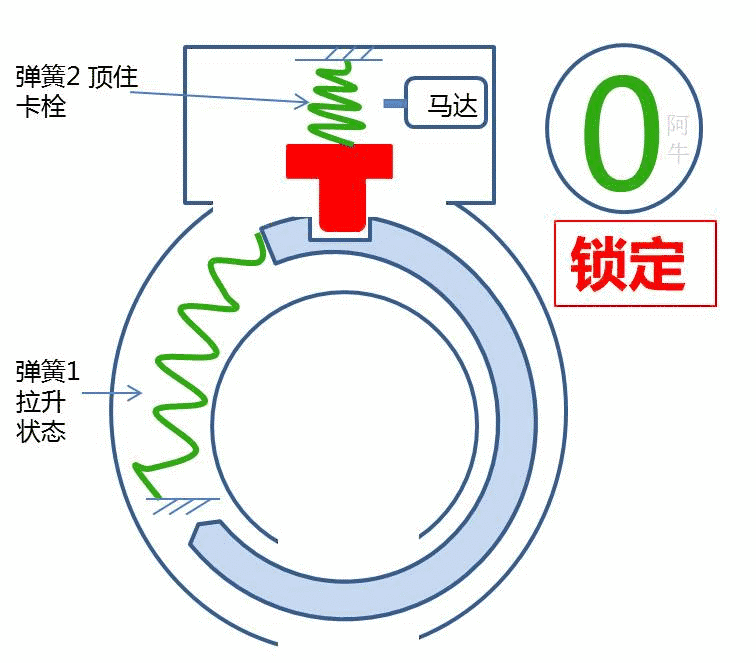

機械解鎖過程如示意圖所示！
三、上鎖過程：
上鎖是手工上鎖的。省電啊。如果用馬達把鎖舌拉出來，那得用大的力量，得耗掉多少的電啊，所以，用人工鎖車的方法，省電。
手工用力拉動鎖舌，這個時候彈簧1被拉伸。鎖舌穿過自行車輪，進入鎖定位置后，鎖舌上的卡口剛好對著卡栓。通過手工給彈簧1蓄能了，這個機械能，在下一次解鎖的時候用。
卡栓一直被彈簧2頂著，很不爽，發現另外一端有個豁口，這下，嗖的一聲，被頂入到卡口中了。這時候鎖舌就不能動了，鎖車完畢。
結語：
通過摩拜單車智能車鎖的故事我們看到，未來組網方式并不是非此即彼的選擇，同時不同垂直行業，不同應用場景下，對網絡制式的選擇還有很長的路需要摸索。隨著產業的發展，并沒有所謂完美的解決方案出現，適用于2G/NB-IoT/eMTC多種連接技術的多模蜂窩物聯網模塊，也許會成為短期內行業主流。
