富士通：鐵電存儲器為物聯網應用加油

2015-03-09 21:08:22 本站原創

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

鐵電存儲器大家并不陌生，它的工作原理是在兩個電極之間加入一層特殊的膜層——PZT晶體，鋯鈦酸鉛。當加入電場時，晶體結構中的鋯鈦離子就會上下移動，從而形成0或1的狀態，產生數據的記錄，最重要的是，當電場離開后，離子的位置保持不動，這也就保持了數據的記錄狀態。

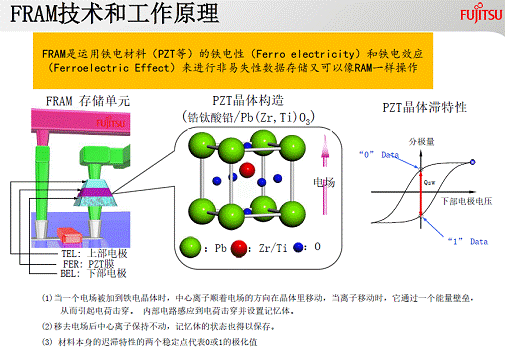

圖1：鐵電存儲器工作原理

基于上述的存儲原理，鐵電存儲器FRAM相比于目前主流存儲器如E2PROM、FLASH、SRAM具有很多顯著優點：它的讀寫速度比E2PROM快四萬倍，讀寫壽命是E2PROM的一百萬倍，工作電流僅10uA，節能，此外，它還有一個獨有的優勢，就是抗輻射能力強。這些優點使得它非常適合物聯網的各種應用，比如在工廠自動化、物流運輸、醫療器械追蹤等應用中各種信息數據的實時記錄和頻繁的記錄。

如此看來，如何將FRAM更好地應用在各種市場中，充分發揮它的優勢更為關鍵。富士通公司近年來一直專注于FRAM的研發和市場應用的拓展，在2015易維訊的媒體論壇上，富士通半導體上海有限公司的市場部經理蔡振宇分享了很多富士通在FRAM應用方面的創新。

富士通FRAM業務主要分為三大部分，一是FRAM本體產品，二是FRAM應用于RFID的產品，三是FRAM應用于認證的芯片。富士通FRAM本體產品線主要按照接口標準分I2C、SPI和并行三大產品線，已經量產的產品存儲密度從4K至4M都有。今年下半年會發布QSPI的產品，其存儲速度將大大提高，封裝小，節能，成本低。

目前市場上常用的RFID內嵌存儲器是E2PROM，富士通用FRAM取代RFID內嵌的E2PROM，可以獲得很多優點。它的讀寫速度更快，抗輻射能力非常強，讀寫壽命更高，此外它的讀寫的距離也一致。富士通用于RFID的內嵌FRAM存儲密度從256bit到2Kbit、8Kbit，最高可達64Kbit，而基于E2PROM的RFID存儲密度從128bit到512bit，最高只有8Kbit。

基于FRAM的RFID可應用于工廠自動化維護、醫療醫藥、物流運輸?shù)雀鱾€(gè)要求大容量存儲、快速讀寫，并且抗干擾的領域。在工廠自動化維護方面的應用實例有大眾汽車的生產線，每年需要提升產量，要求它的零件的RFID的讀取速度也要加快，因此FRAM RFID可以滿足他們的要求。還有波音飛機公司，每年需要定時對飛機進行檢修，需要通過RFID獲得零件以往的維修記錄和狀態，以便于進行合理的檢修和維護。

圖2：FRAM RFID的應用

在醫療和醫藥領域，對于手術臺的追溯，藥劑盒的跟蹤，各種血液透析管的管理也需要RFID來進行記錄，這些設備都必須經過伽馬射線消毒，基于FRAM的RFID的抗輻射能力經消毒后仍能準確的記錄數據。這種需求過去主要產生在美國和歐洲的醫療市場，現在中國的醫療市場也開始產生大量的需求。

在物流運輸方面，中國國內市場潛力也非常大。一個具體的例子是用于冷鏈運輸控制，杭州一家客戶需要運輸一批疫苗，要求記錄整個運輸過程中的溫度。過去，他們是通過在車廂內安裝Wi-Fi節點，到目的地后再讀取數據，整個花費要100多人民幣?，F(xiàn)在只需用一個簡單的MCU加上溫度傳感器和基于FRAM的RFID模塊，讀取RFID上的數據即可，成本可節省一半。

基于FRAM的認證芯片，其架構是FRAM外加I2C通信控制和AES128加密算法。通用驗證芯片的使用原理是在主機和外設各安裝一個驗證芯片，并且在出廠時就在芯片內預設了密碼信息，當主機的MCU向驗證芯片發送隨機數據，驗證芯片接受該數據，通過計算并加密后，對MCU響應，MCU對來自主機和外設的各個驗證芯片的響應值進行驗證，正確的話，判斷為驗證成功。一個典型的應用就是打印機和墨盒，在打印機和各個墨盒上都安裝驗證芯片，預設密碼，如果不是來自原廠的墨盒，就無法通過驗證，這樣可以很好地保護正版和知識產權。

圖3：FRAM驗證芯片原理

還有一個中國國內的應用案例是一家做有線內窺鏡的廠商，希望他的內窺鏡轉換頭必須與內窺鏡的鏡片相匹配，應用富士通的FRAM驗證芯片正好可以解決這個問題?？梢钥吹剑芏鄳?yīng)用用芯片方案實現起來并不難，關鍵的是找到和發現這些潛在的應用。

基于FRAM的技術在物聯網的領域里已經找到了很多應用場景，隨著其成本的不斷下降，一定可以成為未來物聯網產業鏈上必不可少的重要一環。
