大聯大品佳集團推出基于Microchip產品的250W微型逆變器方案
2023-06-21 07:42:41 EETOP2023年6月20日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于微芯科技（Microchip）dsPIC33CK256MP505芯片的250W微型逆變器方案。

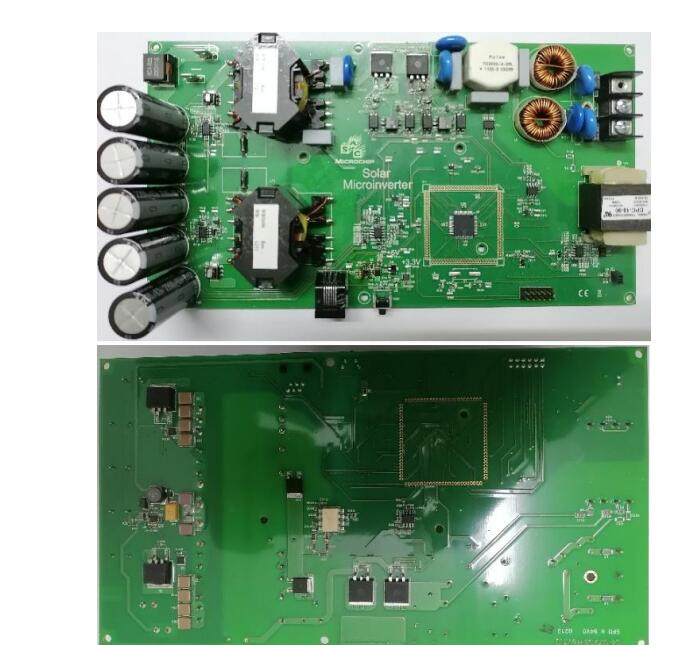

圖示1-大聯大品佳基于Microchip產品的250W微型逆變器方案的展示板圖
隨著傳統化石能源的供應不穩定以及碳中和標準的提出，太陽能、風能等可再生能源需求急增。在目前的可再生能源應用中，PV（光伏發電）系統具有顯著的優勢，其可以作為獨立的發電系統或與現有電網連接使用，具有很高的靈活性和適應性。在PV系統中，逆變器是核心設備，它直接影響著電力傳輸的安全性與穩定性，在所有逆變器類型中，微型逆變器憑借高能量利用率和易于維護等特點備受歡迎，市場前景廣闊。在此背景下，大聯大品佳基于Microchip dsPIC33CK256MP505芯片推出了250W微型逆變器方案，可加速推動以太陽能發電的建設。

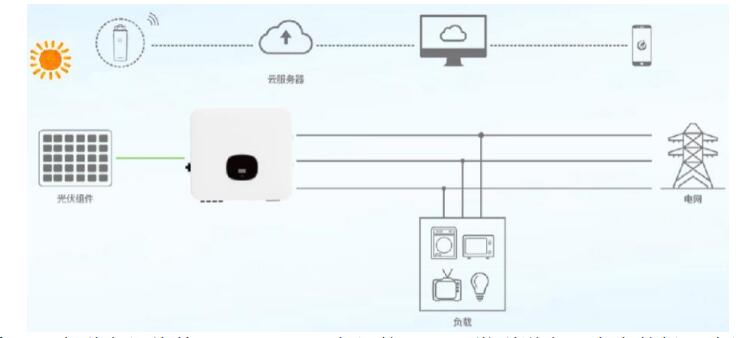

圖示2-大聯大品佳基于Microchip產品的250W微型逆變器方案的場景應用圖
本方案的核心采用了Microchip旗下的dsPIC33CK256MP505數字信號控制器，該產品搭載了100MHz dsPIC DSC?內核，集成了DSP和增強型片上外設。內部設有閃存程序存儲器，該存儲器在正常工作期間（在整個VDD范圍內）具有可讀、可寫和可擦除特性。另外，產品具有的片上鎖相環（PLL），可提高選定內部/外部振蕩器源的工作頻率。

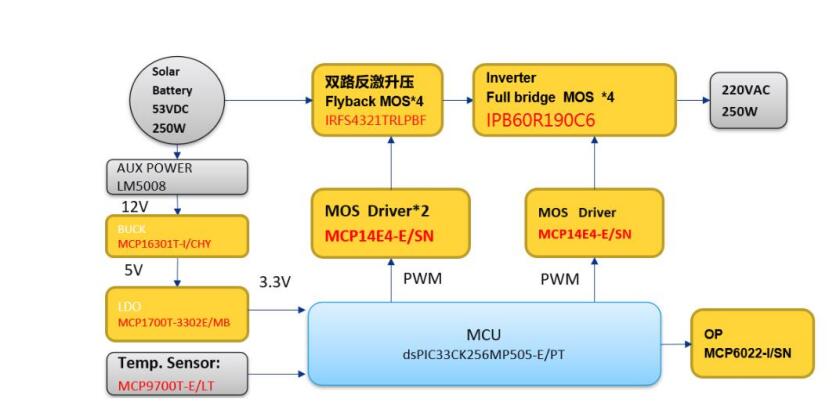

圖示3-大聯大品佳基于Microchip產品的250W微型逆變器方案的方塊圖
除了高速運算的MCU，本方案還采用了Microchip旗下的MCP14E4-E/SN、MCP16301T-I/CHY、MCP1700T-3302E/MB、MCP9700-E/LT、MCP6022T-I/SN、Infineon旗下的IPB60R190C6、IRFS4321TRLPBF以及National旗下的LM5008 AMM/NOPB等工業級元器件，借助這些出色產品組成的電路可降低PV系統設計的成本，同時實現更精細化的最大功率點跟蹤功能，進一步提升系統的整體發電效率。
核心技術優勢：
? dsPIC33CK256MP505優勢：
? 高速DSP運算：主控制器Microchip dsPIC33CK256MP505為高性能數字電源專用控制器，DSC工作頻率為100MHz，單指令周期運行；
? 高分辨率PWM。
? 電路設計優點：
? 交錯反激轉換器可減小通過大容量輸入電解電容的紋波電流的RMS，從而延長電容的壽命；
? 交錯操作還可減小輸出電流紋波，從而降低輸出電流的THD；
? 測量電網電壓，此電壓是鎖相環（PLL）、輸出電流控制和系統孤島運轉所必需的。要實現將逆變器輸出電壓與電網電壓同步以及進行系統孤島效應檢測，必須先測量逆變器的輸出電壓；
測量電網電流，確保逆變器提供的正弦電流與電網同相。
