大聯大品佳集團推出基于Infineon產品的BLDC變頻控制方案
2023-11-08 07:57:34 EETOP2023年11月2日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于英飛凌（Infineon）IM564-X6D模塊的BLDC變頻控制方案。

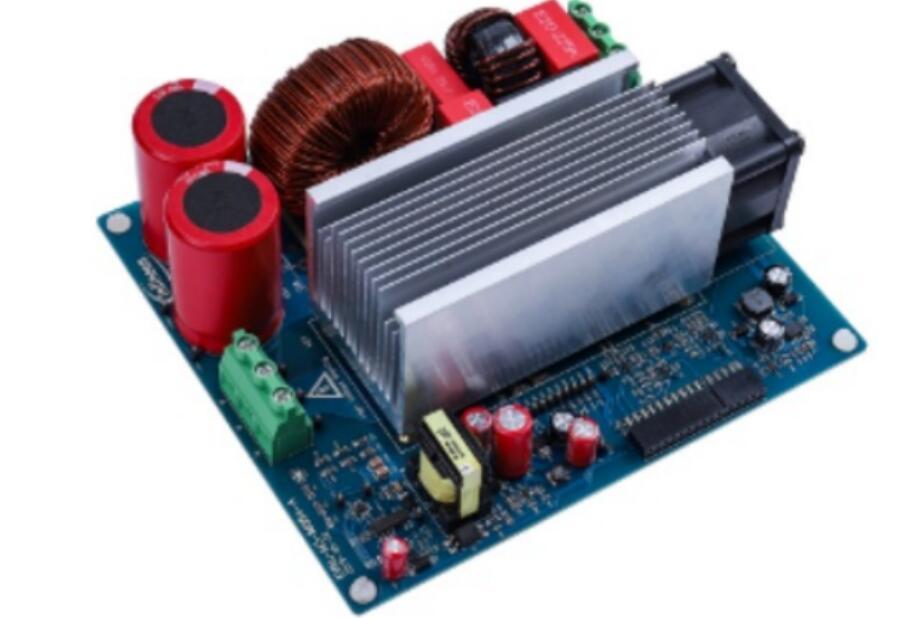

圖示1-大聯大品佳基于Infineon產品的BLDC變頻控制方案的展示板圖
隨著節能減排政策的不斷加強，家電產品對能效和環保的目標持續提升。在這種趨勢的推動下，BLDC變頻控制應用受到了廣泛關注。在家電設備中，采用BLDC變頻控制能夠?qū)崿F(xiàn)更加精準的轉速控制，從而提高產品的性能和舒適度，并降低能源消耗。針對這一特點，大聯大品佳基于Infineon IM564-X6D模塊推出BLDC變頻控制方案，能夠加快廠商對于變頻電機控制系統的開發。

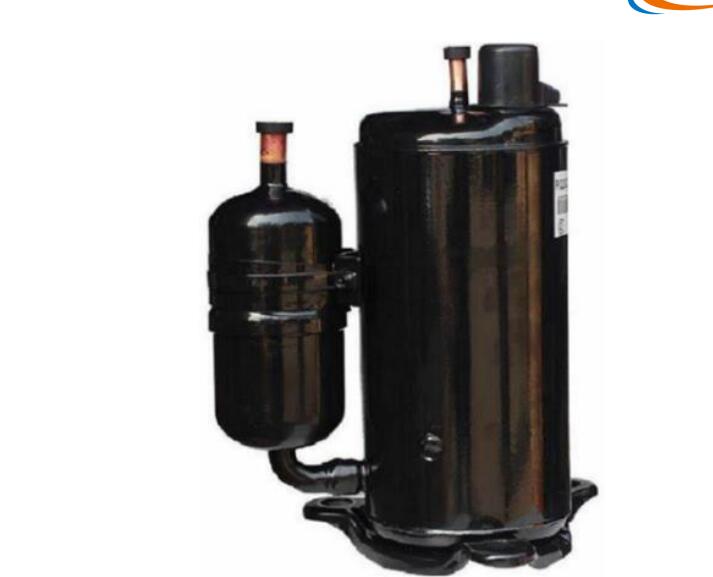

圖示2-大聯大品佳基于Infineon產品的BLDC變頻控制方案的場景應用圖
IM564-X6D是Infineon IPM CIPOS? Mini系列的產品之一，其包含了功能強大的逆變器和PFC系統，并采用Infineon的最新iMotion MCE引擎技術。模塊內置一個CoolMOS?功率MOSFET和一個用于PFC級的快速開關二極管，支持高達150KHz的PFC開關頻率。IM564-X6D將單升壓PFC級和逆變器級集成在一個DIP 3×36D封裝中的設計，能夠顯著減小電感器尺寸，實現高功率密度和減小系統面積，并且與有源PFC結合使用，可幫助工程師快速制作各種變頻電機控制系統的原型。

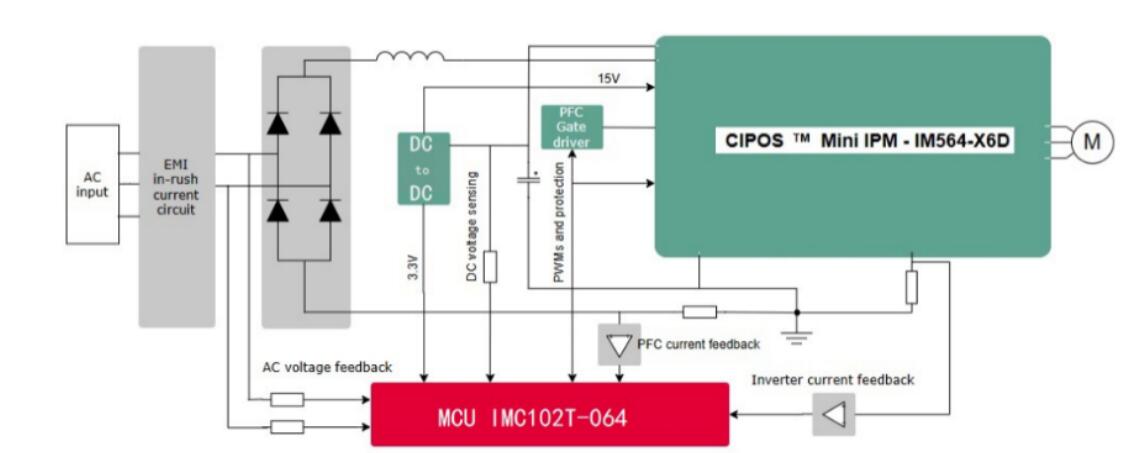

圖示3-大聯大品佳基于Infineon產品的BLDC變頻控制方案的方塊圖
本方案可實現2800W的最大功率，適用于風扇、泵和壓縮機等應用的設計，并且其緊湊的外形，也能進一步助力系統實現高集成、高能效以及小型化。
核心技術優勢：
? 驅動三相電機（BLDC Motor）；
? 功率因數校正（CCM升壓PFC拓撲）；
? 600V阻斷電壓20A安裝芯片電流；
? 最大功率因數校正開關頻率150KHz；
? 2800W輸出功率，帶被動冷卻；
? iMotion MCE2.0引擎FOC算法；
? 標準MADK M3接口連接器。
方案規格：
? 輸入電源：220-240VAC電源電壓系統；
? 電機功率：2000W；
? 最大功率：2800W；
? PFC支持頻率：150KHz；
? MCE2.0引擎。
