東芝推出小型光繼電器，高速導通有助于縮短半導體測試設備的測試時間

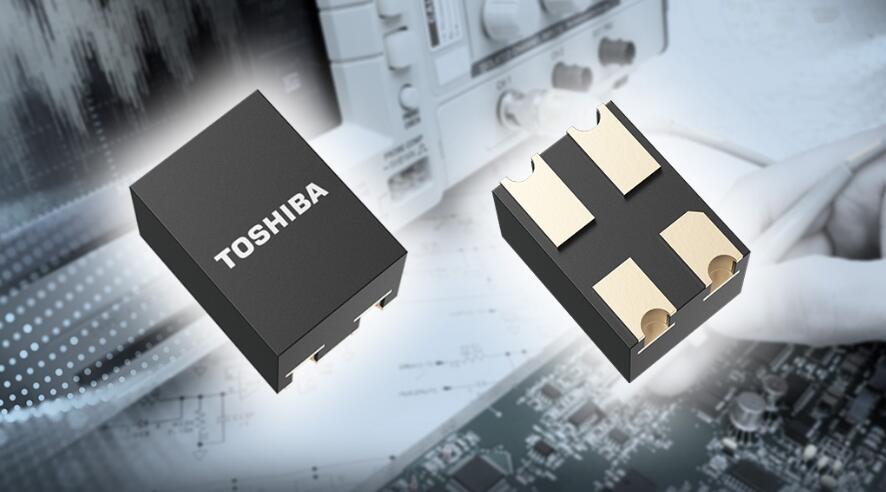

2023-05-25 10:54:44 EETOP東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出采用S-VSON4T封裝的光繼電器——“TLP3476S”，其導通時間與東芝當前產品TLP3475S相比縮短了一半。該產品于今日開始支持批量出貨
。
與東芝當前的產品TLP3475S相比，TLP3476S運行速度更快、結構更緊湊。該產品通過提高紅外LED的光輸出并優化光電探測器件（光電二極管陣列）的設計，可實現高效的光耦合，也提高了運行速度，將導通時間最大值縮短至0.25ms，時間為TLP3475S的一半。此外，由于采用了尺寸更小、外形更纖薄的S-VSON4T封裝（最大厚度為1.4mm），TLP3476S的厚度比當前產品減小了20%。這有助于減少需要多個電路板的設備的尺寸。
TLP3476S適用于繼電器數量多，并需要更短開關時間的半導體測試設備電路。
? 應用
- 半導體測試設備（高速存儲器測試設備、高速邏輯測試設備等）
- 探測卡
- 測量設備
? 特性
- 小型S-VSON4T封裝：1.45mm×2.0mm（典型值），厚度＝1.4mm（最大值）
- 高速導通時間：tON＝0.25ms（最大值）
? 主要規格
（Ta＝25℃）
器件型號 | ||||
封裝 | 名稱 | S-VSON4T | ||
尺寸（mm） | 1.45×2.0（典型值），厚度＝1.4（最大值） | |||
絕對 最大額定值 | 斷態輸出端電壓VOFF（V） | 60 | ||
通態電流ION（A） | 0.4 | |||
通態電流（脈沖）IONP（A） | 1.2 | |||
工作溫度Topr（℃） | -40至110 | |||
耦合電氣 特性 | 觸發LED電流IFT（mA） | 最大值 | 3.0 | |
導通電阻RON（Ω） | 典型值 | 1.1 | ||
最大值 | 1.5 | |||
電氣特性 | 輸出電容COFF（pF） | 最大值 | 20 | |
開關特性 | 導通時間tON（ms） | @RL＝200Ω、 VDD＝20V、 IF＝5mA | 最大值 | 0.25 |
關斷時間tOFF（ms） | 0.2 | |||
隔離特性 | 隔離電壓BVS（Vrms） | 最小值 | 500 | |
