ROHM開發出支持大型、小型兩種車載液晶面板的6通道LED驅動器

2019-09-03 14:16:18 ROHM

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

全球知名半導體制造商ROHM（總部位于日本京都）面向汽車導航系統、綜合信息顯示系統及儀表盤，開發出液晶背光用LED驅動器IC“BD81A76EFV-M”。

BD81A76EFV-M是一款支持12英寸級液晶面板的6通道輸出（120mA/ch）車載液晶背光用LED驅動器IC。以往的4通道輸出產品只能支持到8英寸級的液晶面板應用，而本產品可支持10～12英寸級的更大應用。同時，新產品還采用了ROHM獨有的升降壓控制技術，可驅動大量LED，因此僅用這１枚LED驅動器不僅可驅動最先進的12英寸級大型液晶，還可驅動小型液晶。這將非常有助于平臺化擴展機型的液晶面板控制板的通用化設計。

近年來，汽車領域?yàn)榱颂岣呖梢曅院驮O(shè)計靈活性，液晶面板在汽車導航、儀表盤以及平視顯示器等方面的應用迅速普及，同時，對更大面板的需求也日益增加。與此同時，對于液晶背光LED燈的數量和亮度的需求也呈現多樣化趨勢，比如更多通道的LED驅動器、更高級的調光性能以及防止LED閃爍功能。

ROHM利用迄今為止積累的模擬設計技術優勢，將升降壓控制等獨有技術融入LED驅動器，為實現控制板的通用設計和無閃爍液晶面板做出了貢獻。此次又新推出6通道LED驅動器，將非常有助于汽車采用大型液晶面板。

本產品已于2019年7月開始出售樣品（樣品價格800日元/個，不含稅），計劃于2019年10月開始暫以月產10萬個的規模投入量產。前期和后期工序的生產基地均為ROHM Electronics Philippines Inc.（菲律賓）。

未來ROHM將繼續開發有助于車載系統優化以及更節能的產品，不斷為汽車領域的技術創新貢獻力量。

＜新產品特點＞

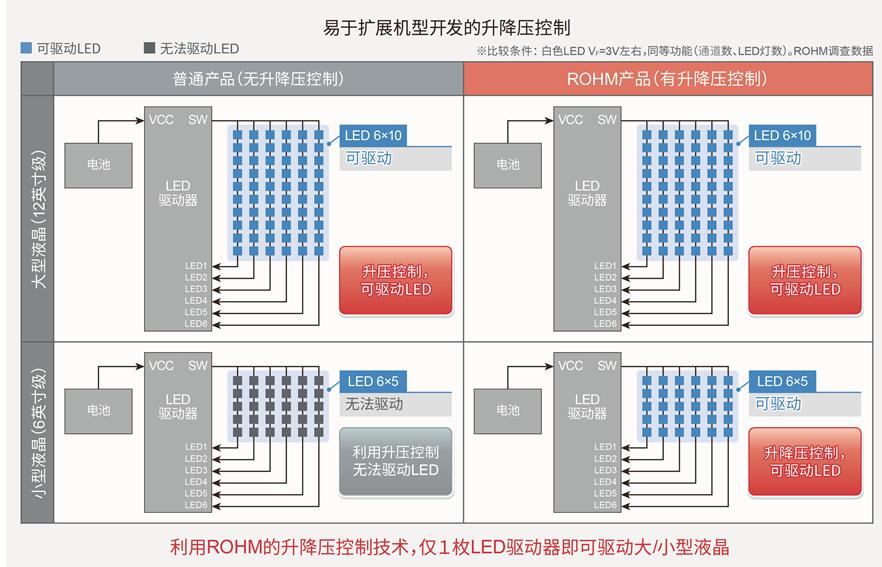

1. 采用ROHM獨有的升降壓控制技術，僅１枚本產品即可驅動小型～大型面板
為實現“BD81A76EFV-M”在液晶面板應用中的靈活性，產品采用了ROHM獨有的升降壓控制技術。例如，對6通道輸出的LED驅動器進行比較時，僅采用升壓控制的普通產品沒有6ch×6～10個LED燈（36個～60個左右的LED）就無法驅動，而ROHM新產品僅需6ch×1～10個LED燈（6個～60個左右的LED）即可驅動。因此，不僅可驅動大型液晶面板，還可驅動中小型液晶面板，僅1枚LED驅動器即可支持廣泛的應用，這將非常有助于平臺化擴展機型的液晶面板控制板的通用化設計。

2. 先進的6通道輸出，支持最先進的12英寸級大型液晶面板

本產品配有發熱量低的恒流驅動器，從而實現了先進的6通道LED電流輸出（120mA/ch）。普通的4通道輸出產品，只能支持到8英寸級的液晶面板應用，而本產品可支持10～12英寸級的更大應用。此外，采用ROHM獨有的PWM調光技術（日本專利申請?zhí)?2018-169705），使LED的調光比達到10,000:1（@100Hz），可支持綜合信息顯示系統和儀表盤面板驅動，非常有助于在汽車的液晶面板應用中，實現更優異的可視性和設計靈活性。

3. 待機電流僅10µA，有助于降低應用的功耗

本產品利用ROHM模擬設計技術和工藝技術優勢，實現了僅10µA的待機電流。相比同等功能產品40µA的待機電流，不到三分之一，非常有助于液晶面板應用更節能。

4. 配有展頻功能，實現高可靠性低噪聲運行

本產品不僅支持汽車電子產品可靠性國際標準“AEC-Q100”，而且還配置了防止電磁干擾（Electromagnetic Interference: 以下簡稱“EMI”）的展頻功能，實現低EMI，滿足汽車領域噪聲國際標準“CISPR25”，有助于對抑制噪聲干擾要求很高的車載系統的穩定運行。
