采用小巧，堅固封裝的高功率步進柵極驅動器IC
2019-09-03 13:25:35
Trinamic
點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元
TMC2590是Trinamic最新的2相步進電機柵極驅動器。 低功耗的EMI優化芯片具有保護和診斷功能，使得為極具競爭力的解決方案提供小型化設計成為可能。
漢堡，2019年9月2日 - TRINAMIC Motion Control GmbH＆Co. KG 宣布推出TMC2590，這是一款兩相步進電機柵極驅動器，具有堅固的設計和高功率密度。適用于從5V ... 60V DC工作電壓的各種步進電機。它是一款經濟型解決方案，可廣泛應用于紡織，工廠和實驗室自動化，3D打印，液體處理，醫療，安全，泵和閥門以及POS設備。
“步進柵極驅動器IC可實現功能強大，靈活的設計，具有高電流分布，可與使用外部MOSFET的電機完美匹配。通過形成片上解決方案來減少所需的應用材料和電路板空間，從而大大降低了設計復雜度和開發時間，“Trinamic創始人兼首席執行官Michael Randt解釋道。

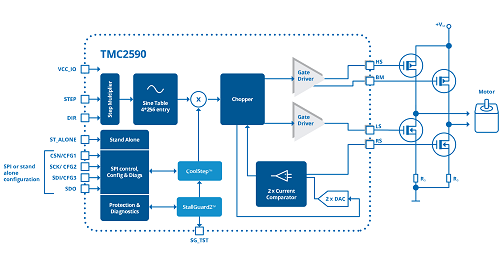

通過Step / Dir接口，SPI和獨立操作，TMC2590可與行業常見的運動控制器一起使用，來生成步進信號。無論使用何種運動控制器都要確保微步進，因此TMC2590采用了MicroPlyer™：Trinamic使用1/16級或更低的步脈沖，用于高級的1/256微步進的步進脈沖內插器。
TMC2590高度集成且高效，提供了業界領先的技術，包括用于無傳感器歸位和失速檢測的StallGuard2™，用于負載相關電流控制，節能高達75%的CoolStep™，用于高動態定位的SpreadCycle™。它可以通過接口訪問全套診斷，同時可以調整集成保護以適應不同的功率級和負載條件。這些包括短路保護，開路負載檢測，溫度傳感器和欠壓檢測，以提高系統可靠性。
該驅動器易于實施，可為快速設計周期和更短的上市時間提供廣泛支持。 TMC2590，TMC2590評估套件和開源TMC2590-BOB均于9月上市。
特點和優勢：
•適用于采用了外部N＆P MOSFET的1A ... 8A的兩相步進電機驅動器
•5V ... 60V DC工作電壓范圍
•低功耗和耐高溫
•SPI和Step / Dir接口
•集成的保護和診斷功能
•微步進，StallGuard2™，CoolStep™和SpreadCycle™

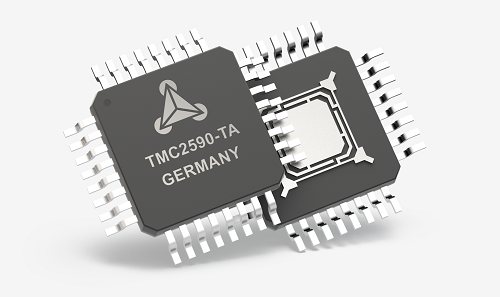

•7x7mm TQFP32-EP封裝
關于Trinamic
TRINAMIC Motion Control為運動和電機控制應用開發了世界上最先進的技術。我們先進的集成電路，模塊和機電一體化系統使當今的軟件工程師能夠快速，可靠地開發高效，平穩和靜音工作的高精度驅動器。 Trinamic公司總部位于德國漢堡，在愛沙尼亞的塔林設立有研發中心，并在美國芝加哥分部和中國蘇州分部擁有自己的銷售工程師團隊。
