大聯大世平集團推出基于芯馳和NXP產品的車輛無鑰匙系統（PEPS）方案
2024-08-06 10:12:33 EETOP2024年8月6日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于芯馳科技（SemiDrive）E3210主控板和NXP NJJ29C2低頻板、NCK2911高頻接收板以及NCF29A1鑰匙板的車輛無鑰匙系統（PEPS）方案。

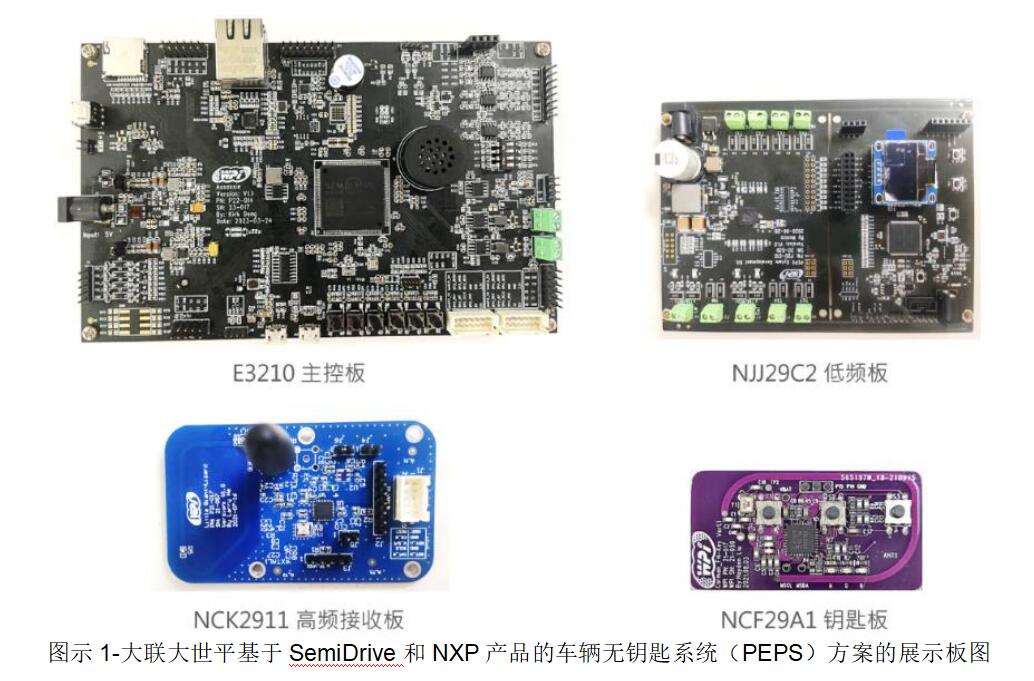

圖示1-大聯大世平基于SemiDrive和NXP產品的車輛無鑰匙系統（PEPS）方案的展示板圖
當前，汽車行業正以前所未有的速度向智能化、網聯化邁進。其中，無鑰匙系統（PEPS）作為一種新興的功能，正逐漸成為當代汽車的標準配置。PEPS系統通常由控制器、射頻（RF）發射器和接收器等模塊組成。當鑰匙在有效范圍內，它允許車主拉動車門或按下一鍵啟動開關，即可自動解鎖車門并啟動發動機，從而提升用戶的便捷性與安全性。由大聯大世平基于芯馳科技E3210主控板和NXP NJJ29C2低頻板、NCK2911高頻接收板以及NCF29A1鑰匙板推出的車輛無鑰匙系統（PEPS）方案，支持車鑰匙ID配對、無車鑰匙進入（PKE）、無車鑰匙啟動（PKG）、汽車防盜（IMMO）、遠程遙控（RKE）和區域檢測等功能，可滿足汽車市場需求。
圖示2-大聯大世平基于SemiDrive和NXP產品的車輛無鑰匙系統（PEPS）方案的場景應用圖
主板的設計中，本方案以E3210微控制器為核心，該控制器集成Arm? Cortex? R5雙核鎖步CPU和4MB片內SRAM，并且符合ASIL-B和AEC-Q100認證，具有極高的安全性和可靠性。基于E3210芯片的主控板具有CAN、LIN、超高頻接口、低頻接口、ADC、DAC、DIN、NOR Flash、HyperFlash、SD卡、以太網接口、USB、USB轉串口、蜂鳴器、喇叭、JTAG燒錄接口、按鍵、撥碼開關等模塊，可滿足不同的功能測試和開發需求。
除E3210外，主控板還采用NXP TJA1021TK/20 LIN收發器和TJA1044GT/3Z高速CAN收發器、杰華特旗下JWQ5273和JWQ5276 DC/DC電源芯片、華邦電子W25Q128JV SPI Flash、景略半導體JL1111-NI0321以太網收發器、圣邦微電子SGM8557H-1AQ車規級運放芯片等產品。
在低頻通信的設計中，此方案搭載的NJJ29C2低頻驅動板集成雙IMMO功能，支持HPDR模式和6-wire SPI通信。NJJ29C2是一種適用于無鑰匙進入/啟動（PKE/PKG）的基站芯片，其內置5-9個LF驅動，具有極高的啟動能力。此外，此低頻驅動板還采用Molex旗下高速連接器，以保障信號傳輸效率。在高頻通信的設計中，本方案采用的NCK2911是一款雙通道UHF接收芯片，可確保通信的實時性。
在車鑰匙端，本方案采用NCF29A1芯片，該芯片采用HVQFN封裝將安全應答器、PKE LF接口、UHF發射器和RISC控制器集成在一起，非常適合同時擁有車輛防盜和無鑰匙開關/啟動功能的汽車應用。
隨著智能網聯汽車的不斷迭代創新，PEPS系統將不再局限于單一的功能實現，而是逐漸演變為汽車生態的重要組成部分。在這一過程中，大聯大將繼續攜手原廠伙伴，推出前沿的汽車解決方案，從而為用戶打造一個更加智能化、人性化的駕乘環境。
核心技術優勢：
? 支持RF跳頻通信；
? 可發射加密高頻信號，最大LF驅動電流為2.5A；
? 可通過RSSI定位鑰匙，符合HT-3加密協議；
? 支持雙通道對RKE/PKE不同頻點數據的接收。
方案規格：
? PEPS NJJ29C2 LF Board：
? 集成雙IMMO功能，最多支持9路LF天線；
? 支持6-wire SPI通信（增加可選IRQ、BUSY線）；
? 支持HPDR模式；
? 支持3.3V或5V的IO電平通信。
? PEPS NCK2911 UHF Board：
? 支持白名單過濾功能；
? 支持Auto-Flush模式；
? 支持6-wire SPI通信（增加可選INT、RDY線）；
? 支持雙通道超高頻接收；
? 支持3.3V或5V的IO電平通信。
? PEPS NCF29A1 Key Board：
? 支持RF跳頻通信；
? 支持加密算法：HITAG2、HITAG3和AES算法等；
? 低功耗：12.5mA@10dBm（434MHz）。
