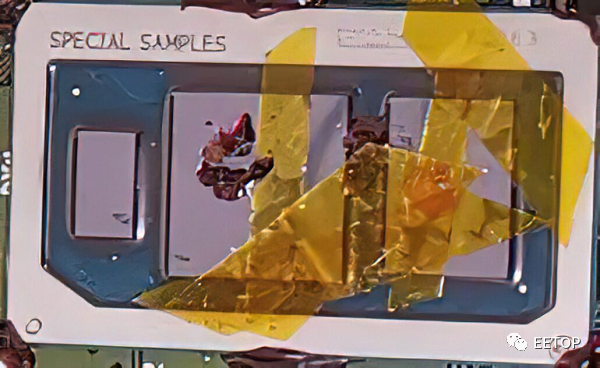

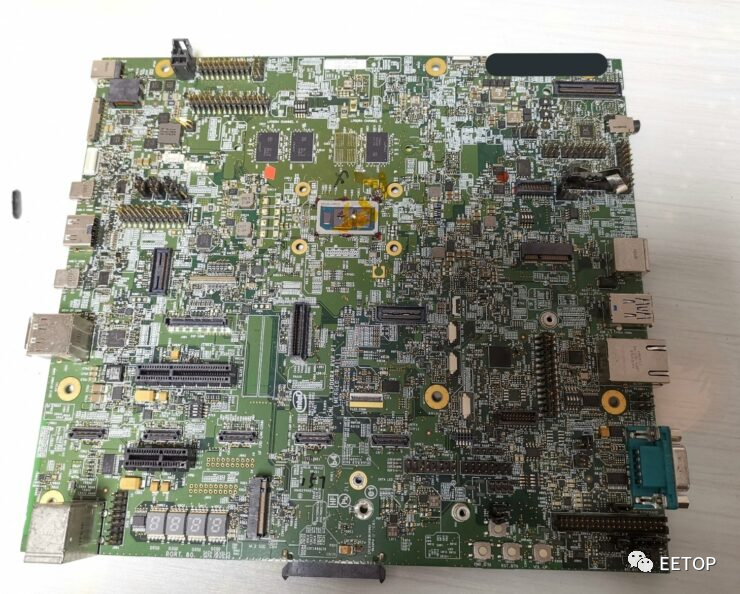

根據國外科技媒體wccftech報道，日前來自中國的硬件收藏者YuuKi-AnS 展示了一張英特爾廢舊款的10納米制程代號為Cannon Lake-Y 的CPU 照片，該CPU 采用三個小芯片組合設計，整體尺寸不大，上面寫有“Special Samples （特殊樣品）”。雖然，這款芯片后續并沒有持續的大量生產，但是其小芯片的設計結構，卻成為了英特爾后來芯片設計的雛形。
報道指出，英特爾代號Cannon Lake 架構于2018 年推出，不到兩年后就停產了，是該公司歷史上壽命最短的CPU 架構。而從照片上可以看到，這款舊款的Cannon Lake-Y CPU 是一款3 芯片設計架構，采用BGA1392封裝，尺寸為28mm x 16.5mm，也就是462 mm2。根據相關數據顯示，封裝上有三個小芯片，以10納米制程打造的CPU 芯片是這三個芯片中最大的，尺寸為70.52 mm2，其次是平臺路徑控制芯片( platform controller hub;PCH )，尺寸為46.17 mm2，最后是多芯片穩壓芯片( McIVR)，尺寸為13.72 mm2。其中，McIVR 是用來處理兩個芯片之間的電壓調節，但英特爾后來又改用了全集成電壓調節FIVR。
報道強調，是時尚英特爾10納米制程代號Cannon Lake 的CPU 系列只正式推出了兩款產品，首個產品就是Core-i3-8121U，曾搭載于一款聯想筆記本和英特爾NUC 中。該CPU 擁有2 核心4 線程，主頻在2.2~3.2GHz 之間，當中并沒有配置核心顯示。時至2020 年之際，英特爾又推出另一款Cannon Lake 系列CPU ，就是Core-m3-8114Y，其核心配置仍為2 核心4 線程，主頻為1.5GHz，搭載了Gen 10 核心顯示，測試軟件跑分比14納米制程的Core-m3-7Y30 稍高。
