RISC-V處理器IP驗證流程

2023-02-27 11:53:27 EETOP

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

來源：Maven Silicon 作者：P R Sivakumar, Founder and CEO, Maven Silicon

一、簡介

RISC-V是一種具有多種擴展功能的通用免許可開放指令集架構 [ISA]。它是一個開源指令集，分為一個小的基本整型 ISA，可用作定制加速器和可選標準擴展的基礎，以支持通用軟件開發。RISC-V 支持應用程序、操作系統內核和硬件實現的 32 位和 64 位地址空間變體。因此，它適用于所有計算系統，從嵌入式微控制器到云服務器。

在這個開放的計算時代，RISC-V 社區成員雄心勃勃地使用 RISC-V 開放 ISA 創建各種 RISC 處理器。然而，使用 RISC-V ISA 的風險更高，因為經過驗證的處理器驗證流程仍然是成熟的處理器無晶圓廠 IP 公司和 IDM 的專有信息，屬于未公開的秘密。那么，如何才能讓RISC-V驗證流程開放，為RISC-V社區賦能呢？

本文將引述來自印度的科技公司Maven Silicon 的文章，展開論述。并帶您了解 Maven Silicon 的 RISC-V 驗證流程。

2. 驗證策略

2.1 塊級驗證：使用形式驗證生成RISC-V IP基本塊庫

使用形式驗證驗證所有 RISC-V IP 基本構建模塊，如 ALU、解碼器、程序計數器、寄存器、指令和數據存儲器。對 RISC-V IP 構建塊進行 RTL 編碼的設計工程師 [DE] 可以將斷言 [SVA/PSL] 嵌入到 RTL 模塊中。驗證工程師 [VE] 將使用形式驗證 EDA 工具驗證 RISC-V RTL IP 模塊。DE 可以綜合經過驗證的 RTL 模塊并修復所有與綜合相關的問題。

最后，VE可以進一步驗證這些可綜合的RTL模塊并創建RISC-V IP模塊庫。

2.2 IP級的驗證：使用預先驗證的RISC-V IP塊庫來驗證RISC-V IP，該IP是使用約束隨機覆蓋率驅動的驗證[CRCDV]建立的。

DE可以使用預先驗證的RISC-V IP基本塊庫實現任何一種多級流水線RISC-V處理器。VE將在UVM中創建驗證環境，并使用CRCDV驗證RISC-V多級流水線處理器。

VE 還將創建必要的參考模型、用于協議驗證的接口斷言和功能覆蓋模型。最后，VE 將sign off基于覆蓋率閉包 [代碼 + 功能覆蓋率] 的 IP 級回歸測試。

如果RISC-V處理器IP實現了一個支持標準Unix-like操作系統的通用處理器，那么經過驗證的RISC-V處理器IP可以通過使用FPGA原型驗證啟動操作系統來進一步驗證。

3. Maven Silicon的RISC-V處理器IP驗證流程

如圖 1 所示，Maven Silicon 的 RISC-V 驗證流程實現了上述驗證策略。

4.使用UVM進行RISC-V IP驗證

IP 級 VE 可以使用UVM(Universal Verification Methodology) 創建驗證環境，如圖 2 所示。

由于我們的Maven Silicon的RISC-V IP RTL設計使用AHB接口，因此我們將指令和數據存儲器建模為AHB從屬UVM代理UVM Agent。RISC-V 處理器參考模型建模為 AHB 主 UVM 代理，通過背靠背連接 RISC-V AHB 代理來驗證包含所有測試平臺組件記分牌、具有覆蓋模型的用戶、復位、中斷和 RAL UVM 代理的完整 UVM 環境，特別是驗證數據流和覆蓋范圍生成。一旦驗證環境變得穩定，其中一個參考模型就被RTL取代。UVM RAL被廣泛用于對RISC-V IP寄存器和存儲器進行采樣，以便在記分牌中進行數據比較。

由于我們Maven Silicon的RISC-V IP RTL設計使用AHB接口，我們將指令和數據存儲器建模為AHB從UVM Agent。RISC-V處理器參考模型被建模為AHB主UVM Agent，通過背靠背連接RISC-V AHB Agent來驗證完整的UVM環境，包括所有的測試平臺組件UVM scoreboard、帶有覆蓋模型的用戶、復位、中斷和RAL UVM Agent特別是驗證數據流和覆蓋生成。一旦驗證環境變得穩定，其中一個參考模型就被RTL所取代。UVM RAL被廣泛用于對RISC-V IP寄存器和存儲器進行采樣，以便在UVM Scoreboard進行數據比較。

要了解此驗證環境的工作原理，請觀看此演示視頻：

(請關注創芯大講堂視頻號觀看）

RISC-V 處理器 IP UVM 驗證流程該視頻是由印度科技公司Maven Silicon首席工程師Putta Satish主講在此視頻中，Satish 解釋了完整的 RISC-V DV 流程：RISC-V RTL 流水線架構概述、RISC-V 處理器驗證計劃、UVM TB 架構、測試用例、回歸測試和覆蓋率收斂的驗證 sign-off " data-nonceid="7650057082074344302" data-type="video" data-authiconurl="https://dldir1v6.qq.com/weixin/checkresupdate/icons_filled_channels_authentication_enterprise_a2658032368245639e666fb11533a600.png" data-width="1152" data-height="720" data-ratio="1.6" data-ishorizontal="true" data-computedwidth="677" data-computedheight="423.125" has-insert-preloading="1" style="margin: 0px; padding: 0px; outline: 0px; pointer-events: auto; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important;">

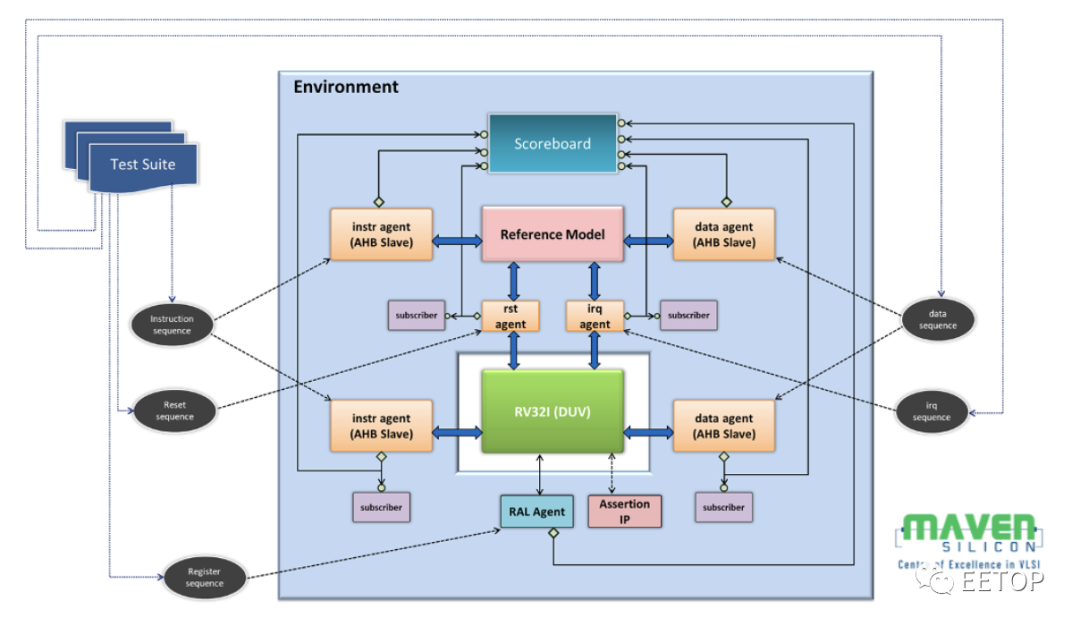

圖 2：Maven Silicon 的 RISC-V IP UVM 驗證環境

還可以考慮將 Google 的用于刺激生成的指令流生成器和開源指令集模擬器 [ISS]（如 Spike）作為參考模型集成到他們的 UVM 環境中，并有效地進行詳盡驗證。

5. 結論

高效、高質量的 RISC-V IP 驗證只能通過形式驗證、使用 UVM 的 CRCDV 和使用 FPGA 原型設計的操作系統啟動等各種驗證方法的有效組合，以及重用性（如重用預驗證的 RISC-V 塊庫和可擴展性）來實現IP 級 UVM 測試平臺。由于 RISC-V 是一個開放的 ISA，我們可以創建可重用的 RISC-V 基本塊預驗證庫，并作為開源 RISC-V 庫為 RISC-V International 做出貢獻。使用這個預先驗證的庫，RISC-V 社區成員可以創建他們喜歡的任何類型的多級流水線 RISC-V 處理器，并按照本技術論文中解釋的流程驗證他們的 RISC-V 處理器。在不冒 TTM 風險的情況下，這不是驗證 RISC-V 處理器的更有效方法嗎？
