基于RISC-V內核的K1986BK025微控制器是Milandr的第二代電表微控制器。第一代K1986BK2x芯片已經在ARM Cortex-M0處理器內核上開發，并且已經生產了5年以上。在此基礎上，已經設計了Milur儀表。

然而，時間不會停滯，技術需要不斷發展，新的市場規則規定了對新芯片的新要求。需要引入符合俄羅斯計量設備的“最低功能”標準更多功能需求。還需要合適的價格，可以與TI和NXP等巨頭的競爭。新的智能電表可以關閉和限制用電量。這意味著新系統也應提供信息安全性，以使入侵者無法自行決定關閉或打開電源。基于這些需求Milandr研制了些都產一款新的基于RISC-V處理器：K1986BK025，接下來做詳細介紹。

1. 主要功能

• 處理器核心：RISC-V（BМ-310SCloudBEAR）
• 主頻：60 MHz電源電壓（主）2.2 ... 3.6 V電源電壓（ADC使用）3.0 ... 3.6 V電源電壓：1.8 ... 3.6 V
• 閃存程序存儲器容量：256 + 8 KB
• 存儲器容量RAM：112 KB
• 一次性可編程ROM的容量：16 KB
• 計量用電測量ADC ：24位sigma delta，7通道
• 用于計算功耗的ADC：10位帶溫度傳感器
• 接口：5xUART，3xSPI，1xI2C
• 用戶IO：55
• 具有實時時鐘和篡改檢測的512字節電池域
• 4個32位定時器模塊，具有4個事件捕獲通道和PWM
• 4個32位定時器塊，4個事件捕獲通道和PWM
• 看門狗定時器
• 具有變量多項式的CRC計數塊
• 對稱密碼算法計算支持塊
• 隨機數產生裝置
• 頻率變化檢波器
• 電源電壓檢測單元(主、電池)
• 光檢測器塊
• 電力供應鏈中的噪聲產生裝置
• 調試接口：JTAG
• 封裝類型：QFN88 (10 x 10 mm)
• 工作溫度：50°C…+85°C

系統結構：

2. 處理器核心

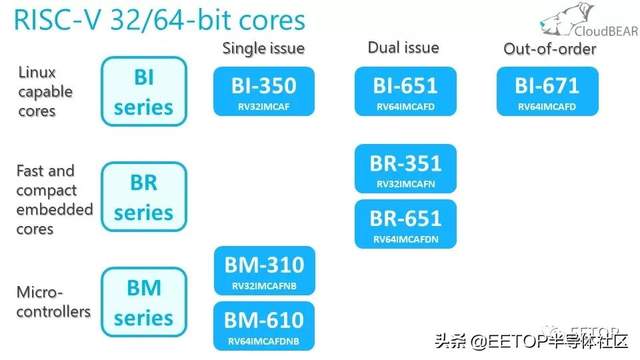

如前所述，芯片的核心是帶有BM-310標記的32位RISC-V處理器內核（采用RV32 IMC配置），它是由CloudBEAR設計的。這不是他們唯一的處理器核心。他們提供了一系列的核心，從小型微控制器核心到高性能的64位多處理器集群。

Milandr正在開發基于CloudBEAR組合中不同復雜程度的內核的新產品。現在只有基于BM310內核的K1986VK025已上市。不過，其他產品，包括基于64位內核的產品將很快面世。BM-310內核是一個32位的RISC-V內核，采用三段式匯編，能夠在兩個周期內完成一次乘法運算。在這個版本的芯片中還沒有實現對浮點運算的支持（雖然內核允許設置浮點運算）。

BM-310內核在CoreMark測試中的性能為3.0 CoreMark/MHz。因此，它可以與ARM Cortex-M3相媲美。同時，新芯片中的核心面積只有0.3m㎡，考慮到大部分計算功耗參數的任務都是由計量ADC的硬件控制器來完成的，因此主要處理能力的核心可以用于計量裝置的通信任務。

3. 價格

芯片尺寸是芯片成本的主要因素。它的面積越大，價格越貴，生產技術越復雜，價格也就越高。同時，使用的技術越復雜，實現所需功能所需的面積就越小，因此價格會更便宜。總體而言，技術的選擇并不明顯。第一代K1986BK2x芯片開發于180 nm。大約三分之一的芯片屬于模擬部分（實際上是sigma-delta ADC、電源、IO），當切換到更精細的工藝時，當切換到更細微的工藝時，這部分實際上不會減少。但按照新的要求，功能量要增加近4倍。

新的芯片實現了256KB Flash對64K，RAM 112KB對16K，5個UART， 3個SP，還有更多的加密技術......所以，經過全面的估計和計算，決定如果特別在意成本，那么用90nm的技術是可以進入要求的成本范圍的，當然采用用65nm或更低的技術會更好，但一般來說，開發成本也將會提高高，會使項目在融資方面的風險更大。

4. 計量ADC

如果處理器核心是微控制器的心臟，那么計量ADC就是其大腦，因?yàn)樗怯糜谥付ㄎ㈦娐贩峙洹Ｎ⒖刂破鲗?shí)現了一個包含7個通道的24位Σ? ADC的模塊。

對于三相網絡，所有通道分為三對F0-F2（電壓通道和電流通道）和一個獨立的電流通道（稱為F0）。7個通道中的每個通道都以高達16 kHz的輸出采樣率數字化輸入信號。

此外，在每對通道F0-F2中，都有機會計算電流/電壓的均方根值，計算有功和無功功率，計算消耗的有功和無功電能，電壓中的信號頻率通道，峰值超出部分以及信號下降到低于設定水平。

這些額外的功能塊降低了處理器的負載，從而減少了整個芯片的功耗。此外，每個ADC都有一個獨立的DMA通道，無需處理器參與即可將數據保存到RAM。

Σ? ADC單元的主要參數和功能列表：

• 7個獨立的ADC，輸出采樣率為4/8/16 kHz（4個電流通道和3個電壓通道）。這些通道組成3個塊，用于測量每個相F0-F2的參數。
• 在通道F0的塊中，實現了當前通道（具有最大值）的自動選擇，用于功率特性的后續計算。如果電流差超過6％，則會產生中斷。除此功能外，其余的塊F0-F2是相同的。
• 所有ADC通道均具有獨立的斜率校準系數特性。
• 每個當前通道都有一個獨立的積分器。
• 每個ADC模塊（F0-F2）通過電壓通道獨立計算信號周期。計算此值的周期數可以設置為等于1/2/4/8/16/32/64/128個周期。
• 每個模塊都可以驗證電壓通道中周期性信號的損耗。
• 每個模塊都可以驗證電壓“下降”到指定水平以下，以及電流和電壓通道中的信號是否超出指定限制。
• 允許以0.02％的精度校正電壓通道中信號的相位。
• 允許計算均方根值，電流和電壓的均方根平方值以及它們的獨立校準。
• 在計算有功和無功能量時，該期間的累計能量值存儲在單獨的寄存器中（用于正和負能量）。
• 全功率和能量計算。
• 相對于相位0計算相移。

因此，計算所消耗的功耗是在處理器的最小參與下執行的。

5. 保護

5.1 密碼保護

該微電路實現了信息保護的所有功能，包括:

• 支持塊密碼AES的協處理器塊；
• 隨機數發生器；
• 用于計算任意多項式的CRC的塊；
• 帶電池的關鍵信息專用易失性存儲
• 一次性可編程引導加載程序ROM，可實現每個芯片的唯一標識。

對稱加密是在協處理器的基礎上實現的，協處理器可以加快最困難的操作。這樣可以以最高10 Mbps的最高性能來加速加密速度。如有必要，可在軟件中實現非對稱密碼算法。

5.2 工程防護

為了防止各種工程方法對電能表和獨立芯片的沖擊，采用了特殊的工程保護方法：

• 3個用于篡改檢測器的引腳（電子密封件）
• 頻率變化檢測器模塊
• 電源電壓變化檢測器單元
• 光學探測器單元
• 防止未經授權的內存讀取

針夯探測器的引腳是微控制器的三個單獨的引腳，即使在沒有主電源（僅電池）且所有時鐘關閉的情況下，也可以通過它們記錄來自外部電子密封件的信號。因此，將檢測并記錄對儀表的任何機械沖擊嘗試。除了設備外殼的保護機制外，還實現了保護微電路自身免受更復雜攻擊的方法。

為了消除處理器頻率 "加速 "或反之 "減速 "的情況，實現了頻率變化檢測器，它不斷地將外部頻率源與內部RC發生器進行比較，當偏差發生在規定的范圍之外時，它就會產生事件或?qū)?a href="http://www.xebio.com.cn/semi" target="_blank" class="keylink">芯片切換到內部（在芯片上實現的）應急頻率源。

頻率信號的 "突變 "由輸入信號的濾波系統來抵消。為了在打開主電源時正確啟動微電路，以及檢測電源超出可接受范圍的事實，實現了一個電壓檢測單元。該單元還監測在沒有主電源的情況下，芯片賴以工作的電池電量。因此，已經消除了任何通過電源電壓破壞微電路運行的操作或企圖。

為了避免關鍵信息通過 "后側 "通道(例如電源電路)泄漏，已經在微電路中使用偽隨機數發生器實現了主電源噪聲掩蔽模塊。該模塊會產生一個隨機變化的附加消耗，用量掩蓋主消耗。為了防止更嚴重的半侵入式和侵入式攻擊（當訪問微電路的裸片甚至裸片的單個電路時對微電路的攻擊），實現了光學檢測器。由于通常是微電路的裸片，因此不可能有光進入。萬一微電路斷開并且光線接觸芯片，光學傳感器將發出警報。

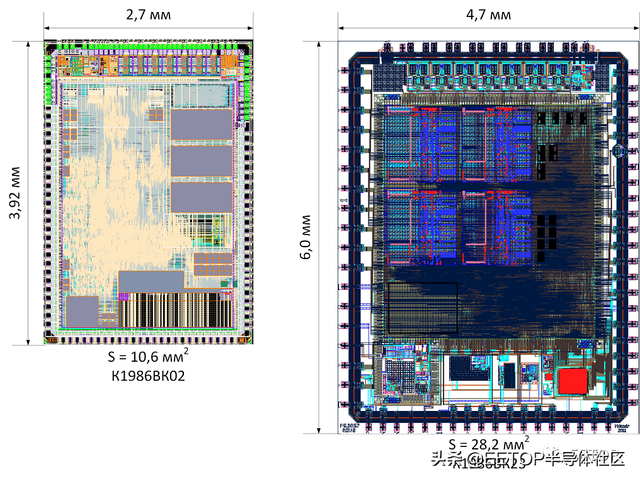

如果入侵者走得更遠，那么為了限制對微電路內部電路的訪問，在裸片布局的上層實施保護堆棧，其中接地電路和功率電路交織在一起，以及沿信息電路傳輸隨機多項式。順便說一句，這就是為什么上面的圖片顯示的是CAD的布局圖，而不是裸片的真實照片。

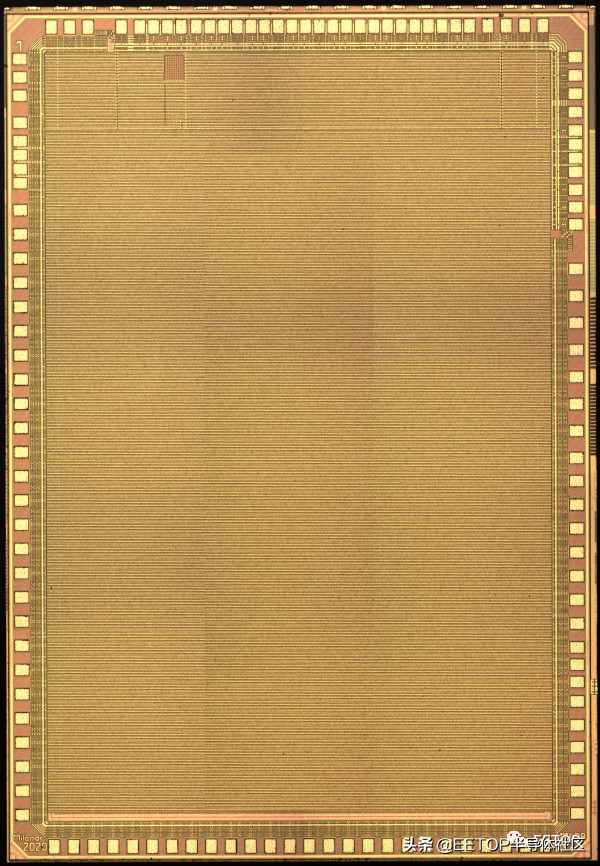

至于裸片的真實圖片，看起來像這樣。

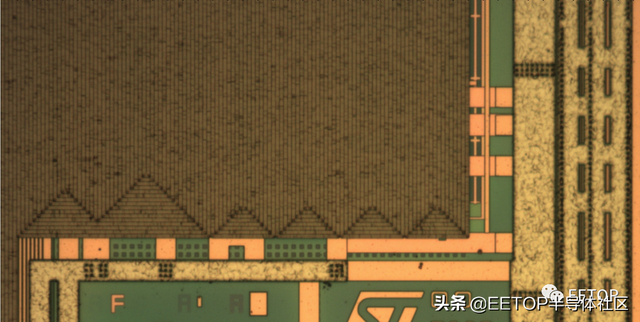

對比一下，ST卡芯片（ST23系列）的防盜網是這樣的。

如果網狀物完整性受到物理侵犯，也會產生報警。軟件必須監控所有報警事件，如果發生，則記錄攻擊的事實。更為重要的是，可以配置微電路，當檢測到攻擊時，密碼密鑰信息會自動刪除。這一切都需要軟件的保證。

對于用戶程序，該芯片包含16 KB的一次性可編程ROM和256 + 8 KB的可重新編程閃存。該芯片是從內置的一次性可編程存儲器啟動的。最初，在芯片制造時，這個存儲器是干凈的，對于系列化產品，在測試和剔除過程中要加載一個啟動可信的bootloader。這樣就可以為每個芯片提供唯一的標識，保證計量和加密軟件的完整性，同時也保證了閃存中用戶程序的保護。
