得益于公司在硬件和軟件之間的垂直集成，這是一個巨大的變化，只有蘋果公司才能如此迅速地迎來變革。上一次蘋果公司在2006年放棄了IBM的PowerPC ISA和處理器，轉而支持英特爾x86設計。今天，英特爾已經放棄了基于ARM ISA構建的公司自己的內部處理器和CPU微體系結構。如今，英特爾被拋棄，轉而采用建立在ARM ISA的基礎上的該公司自己的內部處理器和CPU微架構。

新處理器稱為Apple M1，這是該公司針對Mac的第一個SoC設計。它具有四個高性能大核，四個高效能的小核和一個8-GPU內核GPU。在新的5nm工藝節點上集成了160億個晶體管。蘋果公司正在為此新系列處理器啟動新的SoC命名方案，但至少在紙面上看起來確實像A14X。

Apple M1 SoC：適用于Mac的A14X

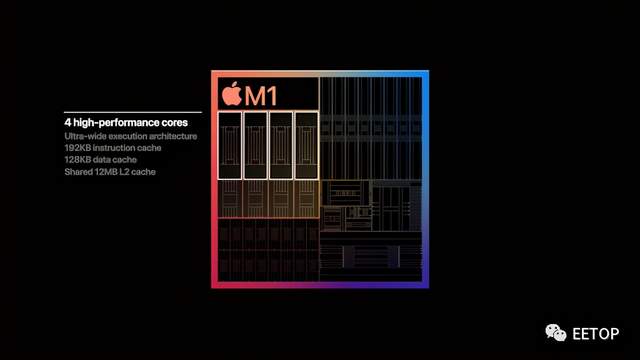

新款A(yù)pple M1確實是Apple進行新的重大旅程的開始。在蘋果公司的演示中，該公司并沒有透露太多設計細節，但是有一張PPT告訴了我們很多有關芯片的封裝和設計的信息：

這種將DRAM嵌入到有機封裝中的封裝風格對于新的M1芯片來說并不新鮮，因?yàn)槲覀円呀?jīng)在A12X上看到了這樣的設計。之所以沒有采用更通用的智能手機POP封裝，是因?yàn)檫@些芯片在設計時考慮了更高的TDP，并確保在新設計中可以更有效散熱。

這很可能意味著，我們還將在新芯片上看到一個128位的DRAM總線，與上一代A-X芯片的總線非常相似。

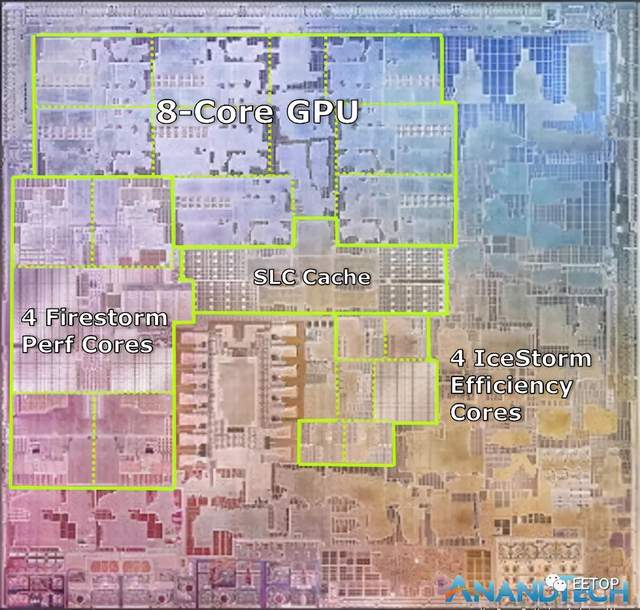

在蘋果提供的PPT上，看到了實際裸片的照片。它與蘋果描述的芯片特性完全吻合，看起來就像一張真實的裸片照片。我們劃分了各個主要的功能塊：

可以在左側看到M1的四個新的高性能Firestorm CPU內核。可以看到采用了大量的緩存，因?yàn)槎贏14仍僅具有8MB的L2緩存。這里的新緩存看起來可以分成3個更大的塊，這對于考慮到Apple在此新配置中從8MB過渡到12MB來說是有道理的，畢竟這是由4核而不是2核。

4個Icestorm高效能核心位于SoC的中心，我們發現SoC的系統級緩存在所有IP塊之間共享。

8核GPU占用了大量的裸片空間，位于該裸片的上部。

M1最有趣的地方是它與Intel和AMD的其他CPU設計相比。蘋果公司提到M1是真正的SoC，上述所有模塊僅覆蓋整個芯片的一部分，其他部分集成了大量的輔助IP。其中包括以前Mac筆記本電腦中幾個分立芯片的功能。

蘋果聲稱新的CPU內核是世界上最快的。在我們深入探討Firestorm內核的微體系結構以及為您提供Apple A14 SoC的性能數據時，這將是今天文章的重點。

我們期望M1內核比我們今天將要展示的A14更快，因此蘋果聲稱擁有世界上最快的CPU內核的說法似乎是非常合理的。

整個SoC集成了龐大的160億個晶體管，比最新iPhone中的A14高35％。如果蘋果公司將兩塊芯片之間的晶體管密度保持在相似水平，那么我們應該算出的芯片尺寸約為120平方毫米，這比Macbooks內部的上一代英特爾芯片要小得多。

蘋果的巨型CPU微體系結構

那么蘋果打算如何在這個市場上與AMD和Intel競爭呢？過去幾年來一直在關注蘋果在硅技術方面的努力的讀者一定不會驚訝地看到蘋果在活動中宣稱的性能。

秘密之處在于蘋果公司內部的CPU微體系結構。蘋果進入定制CPU微體系結構的漫長旅程始于2012年在iPhone 5中發布的Apple A6。甚至早在第一代“ Swift”設計時，與移動競爭對手相比，該公司就已經取得了令人印象深刻的性能數據。

然而真正讓業界震驚的是蘋果隨后在2013年的蘋果A7 SoC和iPhone 5S中發布的CycloneCPU微架構。蘋果很早就采用了64位Armv8 ISA，這讓所有人都感到震驚，因?yàn)樵摴臼菢I(yè)界第一個實現新指令集架構的公司，但他們甚至比Arm自己的CPU團隊快了一年多的時間，因?yàn)镃ortex-A57（Arm自己的64位微架構設計）要到2014年年底才能見到曙光。

蘋果公司將其“ Cyclone”設計稱為“桌面級架構”，在事后看來，它可能應該明顯地指向公司的發展方向。在隨后的幾代人中，蘋果公司以驚人的速度發展了他們的定制CPU微體系結構，每一代人都獲得了巨大的性能提升。

今年的A14芯片包括了蘋果64位微架構家族中的第8代產品，而這個家族曾以A7和Cyclone設計為開端。這些年來，蘋果的設計節奏似乎已經穩定下來，從A7芯片組開始，圍繞著主要的兩代微架構更新，A9、A11、A13都展現了其設計復雜度和微架構寬度和深度的大幅提升。

鑒于蘋果公司并沒有披露任何細節，蘋果的CPU仍然幾乎是一個黑箱設計，唯一公開的關于此事的資源可以追溯到A7 Cyclone時代的LLVM補丁，這些補丁與今天的設計已經非常不相關。雖然我們沒有官方的手段和信息來了解蘋果CPU的工作原理，但這并不意味著我們無法弄清楚某些方面的設計。通過我們自己的內部測試以及第三方微基準（特別感謝@Veedrac的microarchitecturometer測試套件），我們卻可以揭開蘋果設計的一些細節。以下披露的內容是基于測試iPhone 12 Pro內部最新的蘋果A14 SoC的行為而估算出來的。

蘋果的Firestorm CPU核心:更大更寬

蘋果最新一代A14內部的大核心CPU設計代號為“Firestorm”，延續了去年蘋果A13內部的“Lightning”微架構。今天討論的核心是新的Firestorm核心和它多年來不斷改進的血統，這也是蘋果如何從英特爾x86設計大幅跳躍到他們自己內部的SoC的關鍵部分。

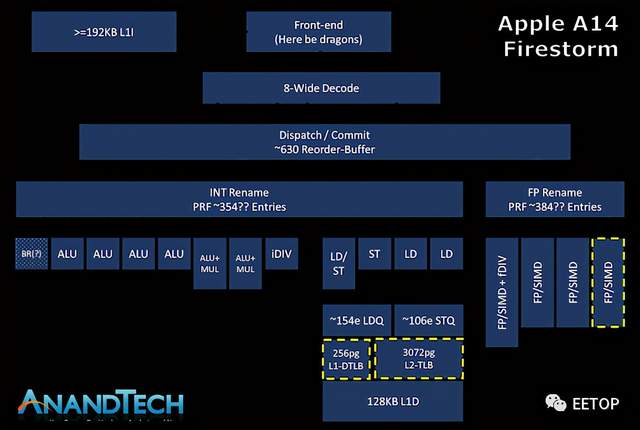

上圖是蘋果最新的大核設計的估計功能布局--這里所代表的是我們?cè)诖_定新設計功能方面的最大努力嘗試，但肯定不是對蘋果設計的所有功能的詳盡鉆研--所以自然可能存在一些不準確的地方。

真正將蘋果Firestorm CPU核心與業界其他設計區分開來的，只是微架構的寬度。蘋果的Firestorm擁有8個寬度的解碼塊，是目前業界最寬的商業化設計。IBM即將在POWER10中推出的P10內核是唯一一個有望在市場上發布的具有如此寬解碼器設計的官方設計，此前三星取消了自家的M6核心，而M6核心也被稱為采用相同寬度的設計。

當代的其他設計，如AMD的Zen(1到3)和Intel的μarch的，x86的CPU如今仍然只采用4寬的解碼器設計，由于ISA固有的指令長度可變的特性，相比ARM ISA的固定長度指令，設計能夠處理架構方面的解碼器更加困難，因此目前似乎還限制了它的寬度。在ARM方面，三星的設計從M3開始一直是6寬，而Arm自己的Cortex內核每一代都在穩步變寬，目前現有的硅片中是4寬，預計在即將到來的Cortex-X1內核中會增加到5寬設計。

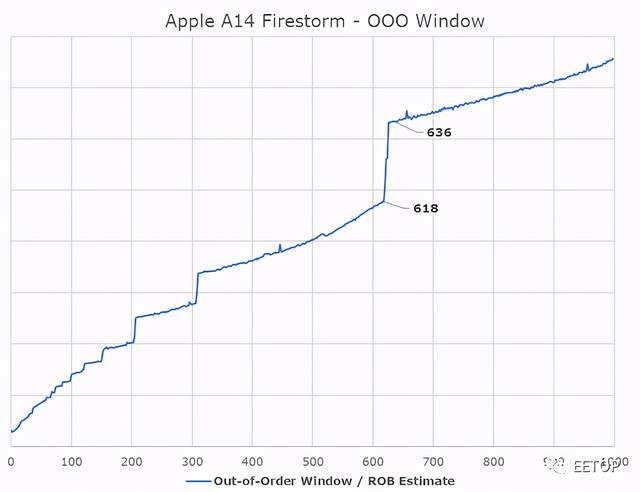

蘋果最近的設計中，有一個我們從未真正能夠具體回答的問題是，蘋果的亂序執行能力有多強。Firestorm的ROB在630指令范圍內，這是去年A13閃電核心的升級，它在560指令范圍內測量。目前還不清楚這是否與其他架構中的傳統ROB相同，但測試至少暴露了與ROB相關的微架構限制，并暴露了行業中其他設計的正確數據。亂序窗口是指當內核試圖獲取并執行每條指令的依賴關系時，內核可以“停放”的、等待執行的指令數量。

對于蘋果的新核心來說，+-630深的ROB是一個極其巨大的亂序窗口，因?yàn)樗h(yuǎn)遠超過了業界的任何其他設計。英特爾的Sunny Cove和Willow Cove核心以352條ROB結構成為目前 "深度 "第二高的OOO設計，而AMD最新的Zen3核心則以256條，最近的Arm設計如Cortex-X1則采用224條結構。

究竟蘋果是如何以及為什么能夠?qū)崿F(xiàn)與業界其他所有設計者相比如此嚴重不成比例的設計，目前還不完全清楚，但這似乎是蘋果實現高ILP（指令級并行）的設計理念和方法的一個重要特征。

移動處理器性能對比

在我們深入探討x86與AppleSilicon的爭論之前，不妨先詳細了解一下A14 Firestorm核心在A13 Lightning核心的基礎上有怎樣的改進，并詳細介紹一下新芯片5nm工藝節點的功耗和能效提升。

在這里的對比中，工藝節點其實是相當?shù)膽沂?，因?yàn)锳14是市場上第一款5nm芯片組，緊隨其后的是華為Mate 40系列的麒麟9000。我們正好有兩款設備和芯片在內部進行測試，對比麒麟9000（N5上的Cortex-A773.13GHz）與驍龍865+（N7P上的Cortex-A773.09GHz），我們可以一定程度上推斷出工藝節點在功耗和效率上的影響有多大，將這些改進轉化為A13與A14的對比。

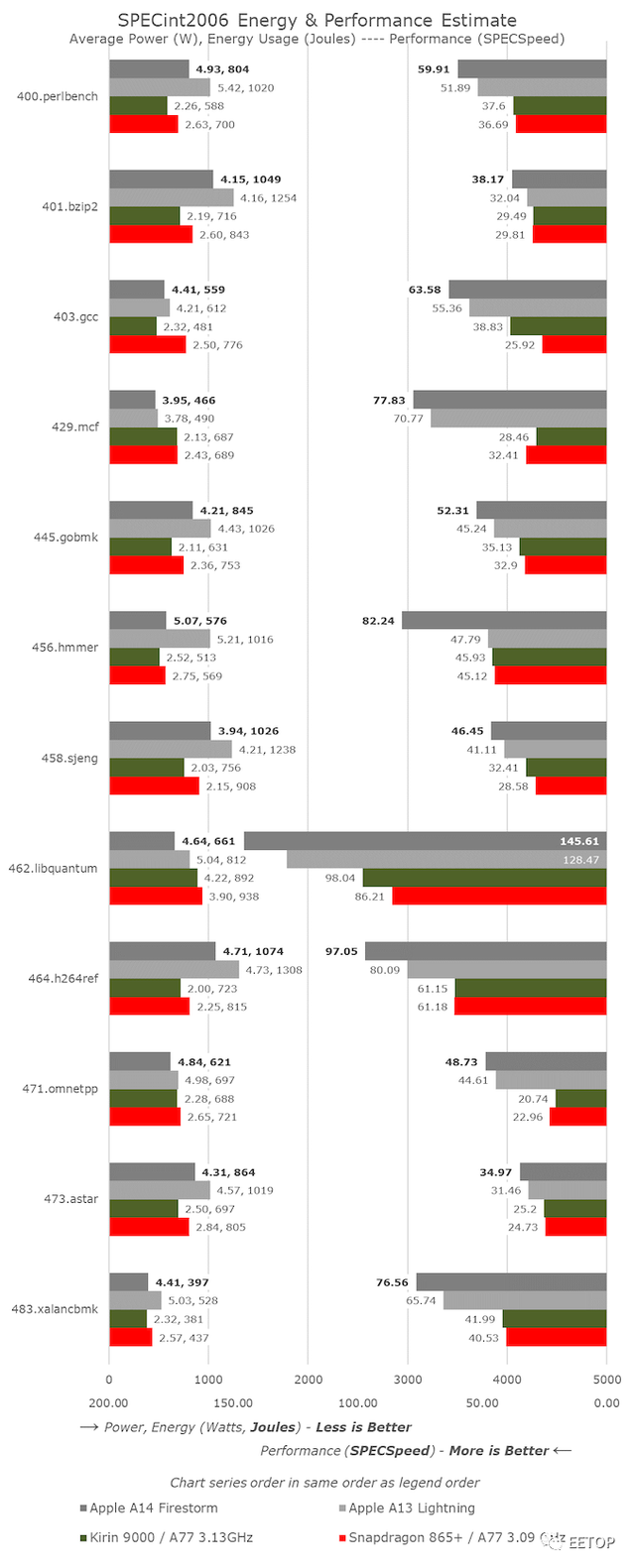

從SPECint2006開始，除了456.hmmer的巨大進步外，我們并沒有看到A14的成績有什么非常異常的地方。其實，這并不是因?yàn)槲⒓軜?gòu)的跳躍，而是由于Xcode12中新的LLVM版本的新優化。這里看來，編譯器采用了類似于GCC8上的循環優化。A13的得分實際上已經從47.79提高到64.87，但我還沒有在整個套件上運行新的數據。

對于其余的工作負載，A14通?？雌饋?lái)像是A13相對線性的演進，這說明時鐘頻率從2.66GHz增長到3GHz。該套件的總體IPC增益約為5％，雖然比通常的時鐘速度提高得大，但比Apple的前幾代要少一些。

新芯片的功耗實際上是一致的，有時甚至比A13更好，這意味著即使在最高性能點，這一代的工作負載能效也得到了顯著改善。

與Android和Cortex核心的SoC相比，性能似乎更偏向于蘋果。最突出的一點是具有內存密集型，稀疏內存特征的工作負載，例如429.mcf和471.omnetpp，盡管所有芯片都在運行類似的移動級LPDDR4X/LPDDR5，但Apple設計的性能卻要高出兩倍以上。在我們的微架構調查中，我們看到了蘋果設計中“memorymagic”的跡象，我們可能認為他們使用了某種指針追逐預抓取機制。

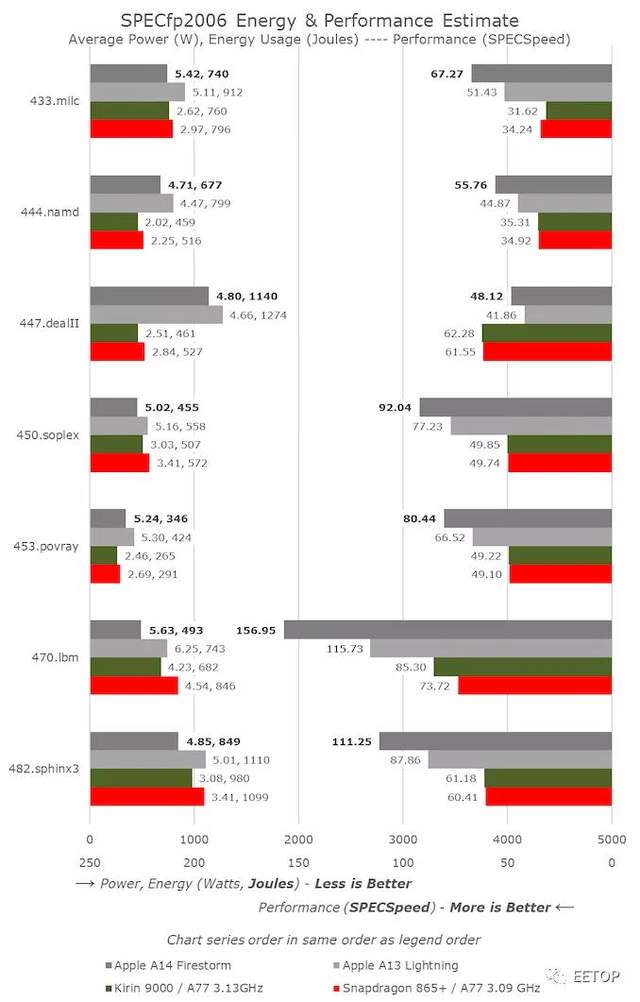

在SPECfp中，A14比A13的增幅比線性時鐘頻率的增幅要高一些，因?yàn)槲覀冊谶@里測量的是10-11%的整體IPC提升?？紤]到該設計多了第四條FP/SIMD流水線，這并不太令人意外，而與A13相比，該核心的整數方面相對沒有變化。

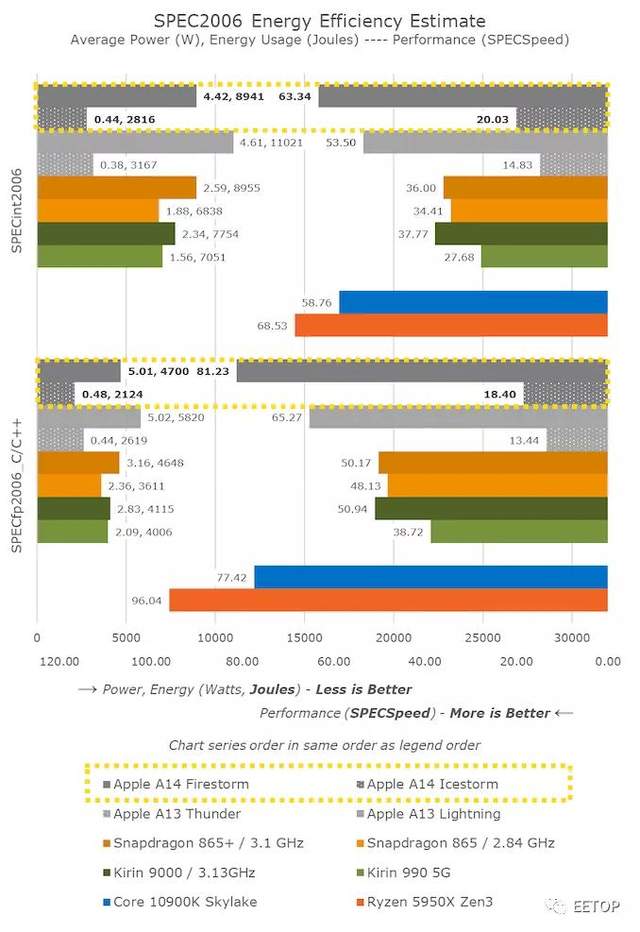

在整體的移動對比中，我們可以看到，新的A14在性能提升方面比A13取得了強勁的進步。與競爭對手相比，蘋果已經遙遙領先--我們必須等待明年的Cortex-X1設備才能看到差距再次縮小。

這里還需要注意的是，蘋果在取得這些成績的同時，還保持了新芯片的功耗持平，甚至降低了功耗，尤其是降低了相同工作負載的能耗。

從麒麟9000與驍龍865+的對比來看，我們看到在性能相對相似的情況下，功耗降低了10%。兩款芯片使用的是相同的CPU IP，只是在工藝節點和實現方式上有所不同。看來蘋果這里的A14能夠取得更好的數據，不僅僅是工藝節點的提升，鑒于它也是全新的微架

還有一個值得注意的是A14的小效率核心的對比數據。這一代我們看到這些新核心在微架構上有很大的提升，相比去年的A13效率核心，現在的性能提升了35%--同時進一步降低了能耗。我不知道這些小核心在蘋果的 Apple Silicon Mac設計上會有怎樣的表現，但相比于其他Arm設計，它們的性能肯定還是很強的，而且效率極高。

與x86對比：輕松擊敗英特爾i7處理器

迄今為止，我們對Apple芯片組的性能比較一直是在iPhone評測的背景下進行的。

我們目前還沒有蘋果硅設備，很可能再過幾周才能拿到手，但我們有A14，并預計新的Mac芯片將強烈基于我們看到的iPhone設計中采用的微架構。當然，我們?nèi)匀辉诒容^手機芯片與高端筆記本電腦甚至高端臺式機芯片。

這張圖上A14的性能數據比較讓人難以置信。如果我在公布這些數據的同時隱藏了A14的標簽，人們會猜測這些數據點來自于AMD或Intel的其他x86 SKU。事實上，A14目前能與目前市場上x86廠商最優秀的頂級性能設計相抗衡，實在是一個驚人的壯舉。

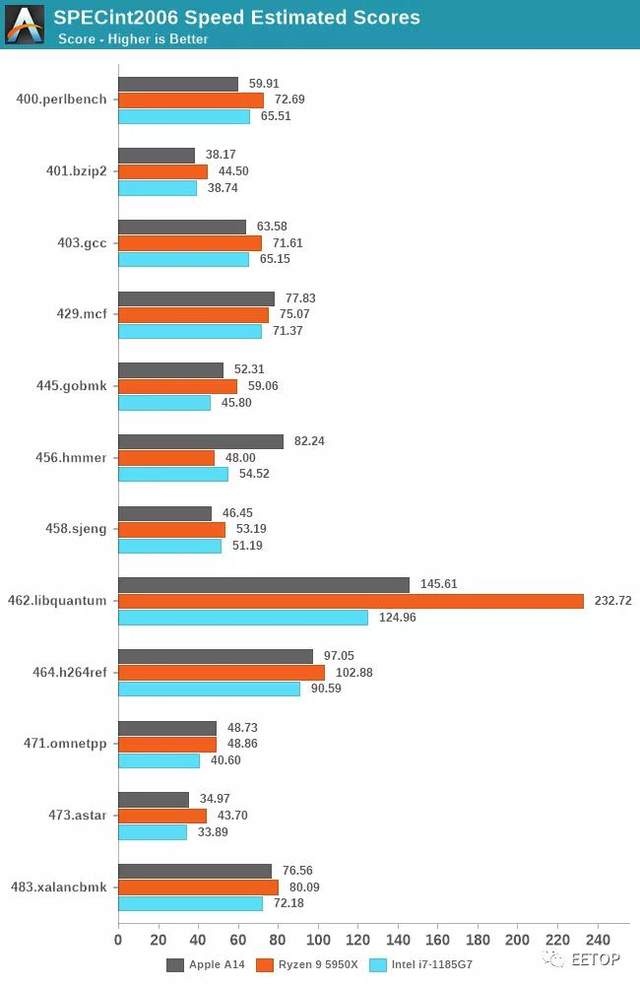

再來看看詳細的成績，再次讓我們驚訝的是，A14不僅能跟上，而且在429.mcf和471.omnetpp等對內存延遲敏感的工作負載上，A14居然比這兩個競爭對手都要強，盡管它們要么擁有相同的內存（i7-1185G7，LPDDR4X-4266），要么擁有桌面級內存（5950X，DDR-3200）。

同樣，不考慮A14的456.hmmer分?jǐn)?shù)優勢，那主要是由于編譯器差異造成的，減去33%，對比數據更貼切。

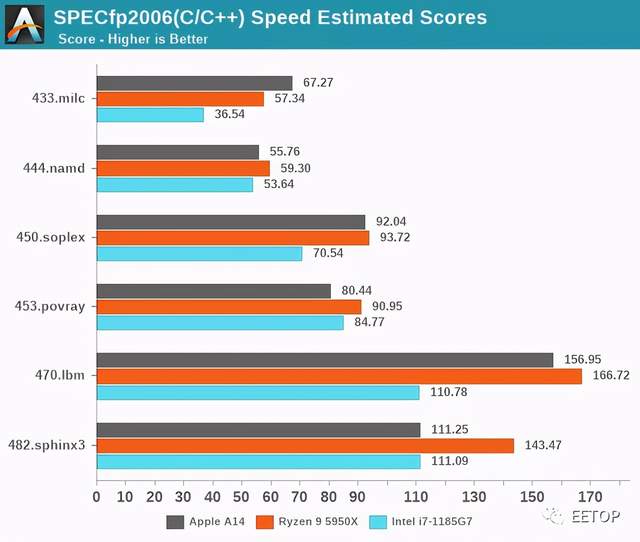

即使在SPECfp中，內存負擔更多的工作量甚至占主導地位，A14不僅跟得上，而且通常比Intel CPU設計更勝一籌。如果沒有最新發布的Zen3設計，AMD也比不過A14。

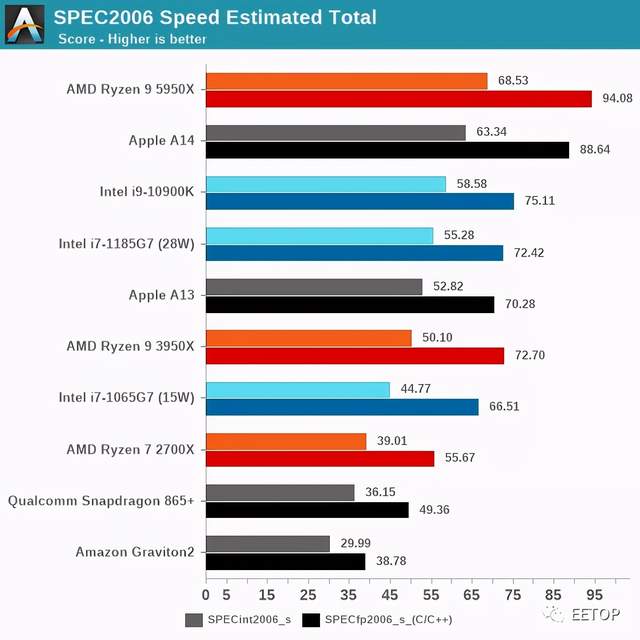

在總體SPEC2006圖表中，A14表現絕對出色，在絕對性能上領先，只是低于AMD最近的Ryzen5000系列。

事實上，蘋果能夠在一個包括SoC、DRAM和電源管理在內的設備總功耗為5W的情況下實現這一點，這絕對是令人震驚的。

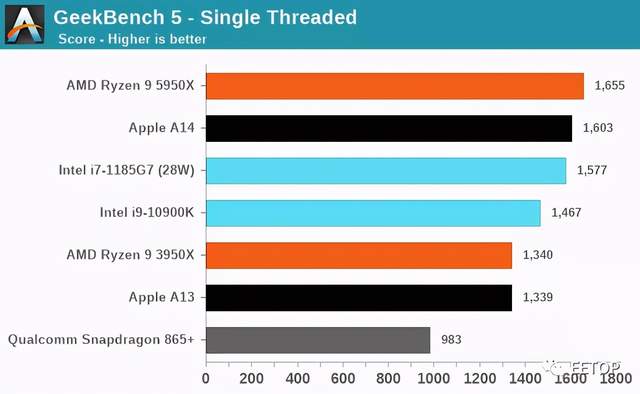

對于GeekBench等比較常見的基準套件有很多批評，但坦率地說，我發現這些擔心或爭論是很沒有根據的。SPEC中的工作負載和GB5中的工作負載唯一的事實區別是，后者的異常值測試較少，而這些測試都是重內存的，也就是說它更多的是CPU基準，而SPEC則更傾向于CPU+DRAM。

蘋果公司在兩種工作負載中均表現出色，這證明它們具有極其平衡的微體系結構，并且將能夠在性能方面擴展至“桌面工作負載”而不會出現太大問題。

不要忘了GPU

今天我們主要介紹了CPU方面的內容。然而，我們不應該忘記GPU，因?yàn)樾碌腗1代表著蘋果首次將他們的定制設計引入Mac領域。

我們知道的是，在移動領域，蘋果在性能和能效方面是絕對領先的。上一次我們測試A12Z的時候，該設計就足以與集成顯卡設計相抗衡。但從那以后，我們看到AMD和英特爾都有了更顯著的提升。

性能將保持領先？

蘋果聲稱M1是世界上最快的CPU。鑒于我們?cè)贏14上獲得的數據，擊敗了英特爾的設計，并且僅落后于AMD最新的Zen3芯片-更高的主頻超過3GHz的Firestorm，更大的L2緩存和釋放的TDP，我們可以肯定地說，只有蘋果M1才能實現這一要求。

英特爾已陷入停滯，并失去了今天的主要客戶。AMD最近展示了許多進步，但是要趕上Apple的能效將非常困難。如果Apple的性能軌跡以這種速度繼續下去，則x86的性能王冠將永遠無法奪回。
