大聯大品佳集團推出基于Microchip和ams OSRAM產品的28W汽車LED照明方案
2024-08-15 12:32:20 EETOP2024年8月15日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于微芯科技（Microchip）MCP19117 PWM控制器和ams OSRAM KW3 HNL631.TK LED的28W汽車LED照明方案。

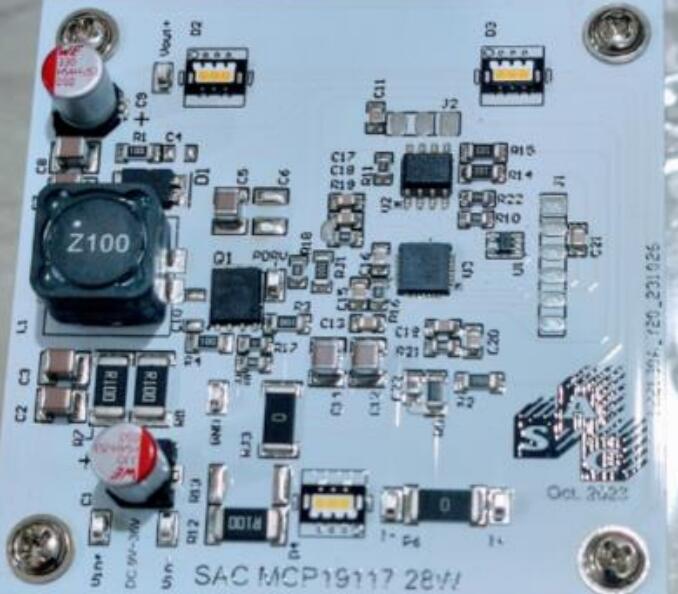

圖示1-大聯大品佳基于Microchip和ams OSRAM產品的28W汽車LED照明方案的展示板圖
在汽車行業，LED照明系統正逐漸成為主流趨勢。相比傳統的鹵素大燈或氙氣大燈，LED照明具有更高的亮度、?更低的能耗和更長的壽命，?這些優勢使得LED大燈的市占率不斷提升。在汽車應用中，?LED大燈不僅能夠提高駕駛安全性，?還通過提供更明亮、?更均勻的照明效果，?增強駕駛的舒適性和便利性。?在這一趨勢下，大聯大品佳基于Microchip MCP19117 PWM控制器和ams OSRAM KW3 HNL631.TK LED推出28W汽車LED照明方案，可助力實現功能性與安全性俱佳的汽車輔助照明設計。

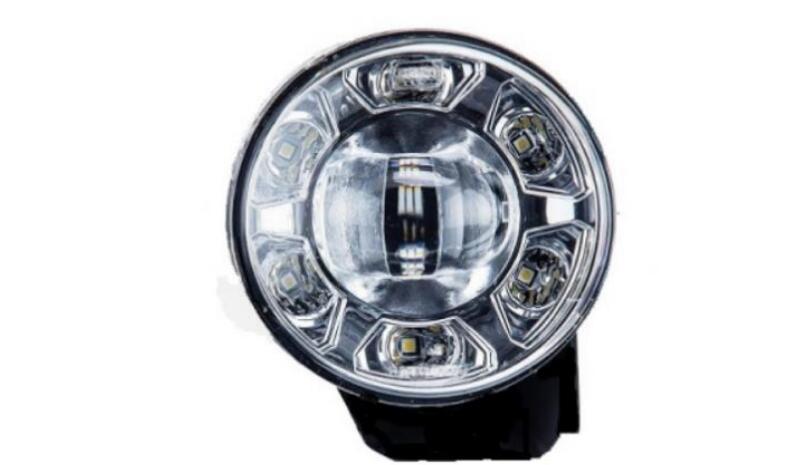

圖示2-大聯大品佳基于Microchip和ams OSRAM產品的28W汽車LED照明方案的場景應用圖
MCP19117是Microchip旗下一款數字增強型電源模擬（DEPA）PWM控制器，其集成8位PIC微控制器，可將高速模擬解決方案的性能（包括高效率和快速瞬態響應）與數字解決方案的可配置性和通信接口相結合，最大限度地發揮每種技術的優勢，從而創造出更具成本效益、可配置、高性能的電源轉換解決方案。不僅如此，用戶還可對設備進行編程，使其對系統內的測量或事件做出動態響應，以實現穩健運行。此外，MCP19117具有校準功能，可提高精度和測量性能，并搭載大容量的閃存，可在器件內存儲更多代碼。
Microchip獨特的DEPA（Digtal Enhanced Power Analog）系列高度整合PWM電源模組，可以通過免費的軟件——MPLAB X IDE搭配MCC進行各種設定，如工作頻率、輸出電壓、輸出電流以及保護機制等。另外，由于器件搭載8位PIC12 MCU，因此利用程序輔助可以實現更多彈性的應用，例如，增加精度±1℃度的溫度傳感器MCP9700A進行精密的溫度控制與保護；或是以內置的計數器進行時間上的控制，如短時間的高亮度照明、爆閃、頻閃等。
KW3 HNL631.TK是ams OSRAM OSLON Black Flat X 產品系列中的一員，憑借其卓越的性能和成本效益，KW3 HNL631.TK正在成為追求高性價比照明方案的理想光源。
圖示3-大聯大品佳基于Microchip和ams OSRAM產品的28W汽車LED照明方案的方塊圖
除此之外，在通信方面，此方案還搭載Microchip的ATA663211-GAQW LIN收發器接口，進一步增強了汽車的交互與控制。得益于采用鋁基板與LIN通信設計，本方案具有極大的靈活性與出色的散熱性，可確保照明的穩定與長久運行。
核心技術優勢：
? 擁有模擬電源的快速反應與數字控制的靈活性；
? 整合模擬元件使回路穩定度提高；
? 優化電路使得尺寸縮減；
? 使用上如同自己設計的電源IC；
? 可通過內部I2C、UART或是外部LIN、RS485讀取或設定設備工況；
? 過溫度保護避免主控芯片故障；
? 免費的開發軟件界面、縮減電源開發與除錯的時間；
? MCP19xxx全系列通過AEC-Q認證。
方案規格：
? 輸入電壓范圍：9V至36V；
? 輸出電流0.1A至1.2A可調（也受占空比限制）；
? 100KHz至800KHz開關頻率；
? 減少固件和硬件工作量；
? 可編程電流限制與打嗝式短路保護；
? 具有遲滯的熱關斷；
? 即時可調。
