大聯大友尚集團推出基于ST產品的高壓輸入300W LED數字電源方案

2021-10-20 08:55:49 大聯大友尚集團

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

2021年10月18日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于意法半導體（ST）STEVAL-LLL009V1開發板的高壓輸入300W LED數字電源解決方案。

圖示1-大聯大友尚基于ST產品推出的LED數字電源方案的展示板圖

當前全球能源短缺的憂慮正在不斷擴大，節約減排問題是我們未來要面臨的重要挑戰。在照明領域，LED作為一種新型的綠色光源產品正吸引著世人的目光。而隨著LED照明產業的不斷發展，LED電源市場也迎來了快速發展時期。大聯大友尚基于ST STEVAL-LLL009V1開發板推出的LED數字電源方案，具備高效率和可靠性，幫助開發者在眾多同類競品中脫穎而出。

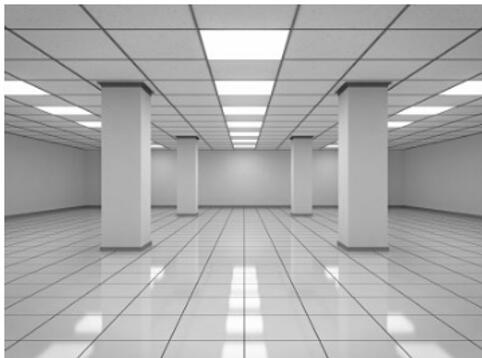

圖示2-大聯大友尚基于ST產品推出的LED數字電源方案的場景應用圖

STEVAL-LLL009V1數字300W電源方案由功率因數校正（PFC）和半橋LCC諧振轉換器功率級組成。在此方案中，STM32F334R8微控制器實現了直流轉直流和輸出同步整流數字控制，而PFC則由L6562AT控制器在過渡模式下驅動。該系統支持恒定電壓（CV）和恒定電流（CC）操作。為了提高效率，本方案將MDmesh K5和MDmesh DK5電源MOSFET分別用于PFC和 LCC半橋，同時采用STripFET F7電源MOSFET來減少二次側同步整流階段的傳導損失。

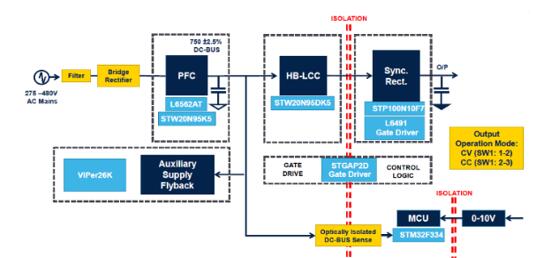

圖示3-大聯大友尚基于ST產品推出的LED數字電源方案的方塊圖

不僅如此，本方案的一次側和二次側均由基于VIPER267KDTR高壓轉換器的離線反激式電路供電，用于超寬輸入，它可為控制板、柵極驅動器IC和信號調理電路提供調節電壓。在性能測試中，該方案在寬輸入電壓和負載條件下，實現了低總諧波失真（THD）和高效率，功率因數趨近于1。

核心技術優勢：

極高的輸入電壓范圍：270V – 480VAC；
總諧波失真THD于滿載（270V – 480VAC）少于10%；
最大負載下的峰值效率大于93.5%。

方案規格：

基于過渡模式boost PFC、半橋LCC和同步整流（全橋）的系統架構；
270V - 480VAC交流輸入電壓范圍；
輸出可在定電流（CC）或定電壓（CV）模式下設定：

300W最大輸出功率額定值；
CV定電壓模式：48.5V ± 1%；
CC定電流模式：6.25A ± 2.5%當電壓降從36V至48V。

峰值效率>93.5%；
功率因數>0.9，當負載>輸入電壓范圍最大負載的33%；
總諧波失真THD小于20%，當負載>輸入電壓范圍最大負載的25%；
定電流模式設定中的調暗控制：

0 – 10V控制；
1%分辨率；
類比調光。

軟啟動Soft start；
保護：輸入和輸出欠壓和過壓保護、輸出無負載電路保護、輸出短路/超載電路保護；
由STM32F334R8進行數位控制；
符合RoHS；
符合WEEE（2012/19/UE RAEE II）。
