大聯大友尚集團推出基于ON Semiconductor和MPS產品的750W高效能通訊電源方案
2021-08-19 14:34:14
大聯大友尚集團
點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元
2021年8月17日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于安森美半導體（ON Semiconductor）和美國芯源（MPS）產品的750W高效能通訊電源完整解決方案。

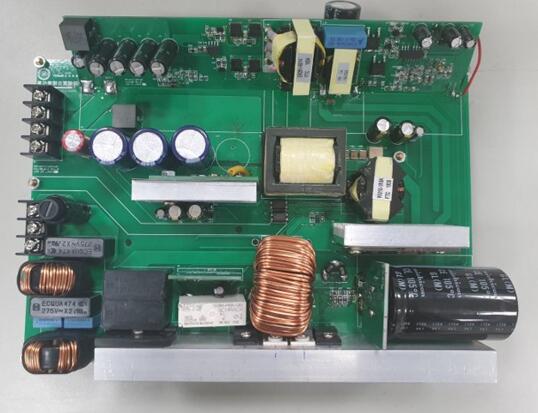

圖示1-大聯大友尚基于ON Semiconductor和MPS產品的通訊電源方案的展示板圖
快速發展的通訊建設為交換式電源（SMPS）產業帶來了巨大商機，但同時也為通訊電源設計者帶來了新的挑戰。目前通訊數據中心及大型基站，多數采用擴充現有設備容量的方式來建設新的通訊設備，因此，留給新的通訊所需電能的電源柜空間往往極其有限，這就要求通訊電源模組在保持體積基本不變的情況下大幅增加輸出功率，即功率密度提升。
此次大聯大友尚推出的通訊電源解決方案，前級PFC部分采用ON Semiconductor NCP1618控制芯片。該芯片可以提供多種工作模式：在Tcycle小于Tclamp工作頻率時，線路工作在DCM的工作狀態；在Tclamp大于Tcycle小于TCCM工作頻率時，線路工作在CRM模式；在Tcycle大于120%*TCCM工作頻率時，線路工作在CCM工作模式，此工作模式可以更好地優化線路架構以及功耗等問題。

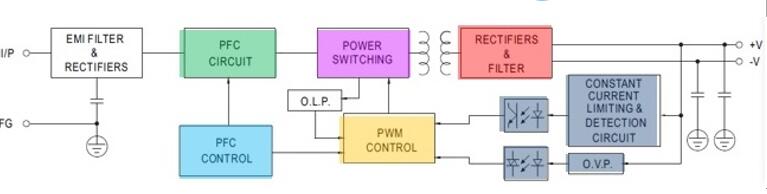

圖示2-大聯大友尚基于ON Semiconductor和MPS產品的通訊電源方案的方塊圖
在后級的DC/DC部分，本方案采用了ON Semiconductor NCP13992控制芯片，NCP13992是一款高效能電流模式控制器，能實現600V的門級控制，可簡化布局并減少外接元件數量，同時達到更高的效率和更低的輕載能耗。此外，NCP13992可以直接驅動GaN Fet器件，有助于實現更高轉換效率和更高的功率密度。不僅如此，NCP13992還提供了一整套保護功能，能在任何應用中達到安全操作。
另外，變壓器二次側則采用MPS的MP6924控制芯片，MP6924是SR控制器，可以實現2路驅動控制，極大的優化線路和設計難度，其所具有的獨特關斷控制算法，可以極大的提高整個產品的效率。

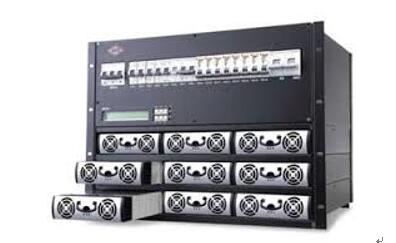

圖示3-大聯大友尚基于ON Semiconductor和MPS產品的通訊電源方案的場景應用圖
核心技術優勢：
? NCP13992特點：
Ø 高頻操作：20 kHz至750 kHz；
Ø 安靜模式技術；
Ø 電流模式控制機制；
Ø 自動失效時間搭配最大時效時間箝位。
? NCP13992優點：
Ø 提高輕載效率，避免變壓器噪音；
Ø 內置安全保護，改善暫態響應；
Ø 效率更高。
? NCP13992應用：
Ø 半橋諧振轉換器；
Ø 離線電源供應器；
Ø 筆記型電腦配接器；
Ø LCD、LED和OLED電視；
Ø 高功率AC/DC配接器；
Ø 工業和醫療電源供應器；
Ø 運算電源供應器；
Ø 照明電源供應器。
方案規格：
? PFC：
Ø Topology：Boost@65KHZ/CCM operation；
Ø PFC IC：NCP1654BD65R2G；
Ø PFC control circuit on the daughter board and colayout multi-mode PFC controller NCP1618；
Ø Gate driver：FAN3100TSX；
Ø PFC MOSFET：TO-220F，F(xiàn)CF125N65S3*2 PCS/or FCPF099N65S3*2 PCS；
Ø PFC Diode：TO-220F, FFSPF2065A*1 PCS。
? LLC：
Ø Topology：HB-LLC@220KHZ/Full load；
Ø LLC IC：NCP13992A.；
Ø LLC control circuit on main power board；
Ø LLC GaN & Dr. driver on the daughter board；
Ø LLC SF3 FRFET power88 NTMT090N65S3HF&FAN3100TSX on the daughter board；
Ø SR MOSFET/SR controller on the daughter board；
Ø 2nd side SR Controller：MPS/MP6924；
Ø SR MOSFET：Power 56 (5*6mm), FDMS86255*2 PCS。
? Output：
54V+/13.89A=750W。
