士蘭微電子推出LED單色屏單芯片電路SC6650
2015-07-02 21:27:09 未知隨著LED顯示屏行業飛速發展，士蘭微電子基于在通信技術、視頻處理技術、處理器技術、模擬技術等方面的積累，從系統角度進行技術/產品創新，在小間距全彩屏、戶外全彩屏、LED單色屏上取得較大突破，推出全新概念集成電路產品。
針對戶外單色LED屏，士蘭微電子特別推出了單芯片SC6650解決方案。

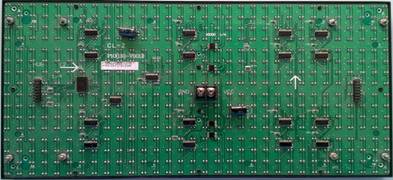

早期的單色屏模組采用如下圖所示的傳統方案，利用74HC245，74HC138，74HC04和恒壓驅動IC（如74HC595）進行設計、制造。
SC6650是一款專用于LED單色屏的單芯片電路，內置PMOS，采用創新的通信方式，提供8通道恒流輸出。并將傳統顯示屏需要用到的譯碼器、PMOS開關管、buffer驅動器和LED驅動電路合為一體。

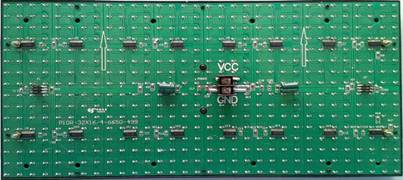

采用單芯片電路SC6650建構的新方案模組如下圖所示，模組上僅需單一種類IC，結構簡潔，生產/維護簡化，可靠性更高，且具有更好的顯示效果。
單芯片電路SC6650的創新主要體現在以下三大方面。
一、 創新之通信革新
信號單線傳輸，模組間連接時僅需3根信號線，接口簡潔且更為可靠。實際使用時，用6pin連接線，每根信號線都由兩根線并聯，可進一步降低排線接觸造成的通信不良概率。同時，基于電路的技術創新，較低工作頻率下即可提供優質顯示效果，加之信號單線傳輸，增強了顯示屏穩定性和抗干擾能力，降低了系統EMC。
區別于傳統方案，創新的通信技術使信號傳遞時不會累積時序誤差，顯示屏系統可支持超長級聯，串接更多數量的模組。經實際測試，最多可串接128個模組（32*16）。
創新的通信技術還使得端口左右自適應，支持環接，局部失效不影響其他部分顯示。如模組內的一顆芯片失效，只會影響這顆芯片管理的顯示區域，不會影響其他區域。
二、 創新之恒流/高刷/無影
SC6650提供恒流驅動，提高顯示屏一致性，使圖片文字看起來更均勻，效果更好。同時恒流可調，控制系統可依據不同應用場合/環境，自由設定電流大小來調整屏亮度。當亮度降低時，可降低電源的最大負載功率，增加電源的壽命。SC6650還確保低壓下仍可提供穩定恒流輸出，降低了系統功耗。
SC6650內置刷新功能，刷新率不受串接模組個數影響，可達3kHz左右，不懼單反相機，攝像機拍照；芯片還內置消除殘影功能，在高刷新率也可有效消除顯示殘影，文字移動不會有豎線跟著移動。
三、 創新之單面板應用
采用SC6650的模組，電路種類單一，元器件少，布板簡單，可使用單面PCB板，無需過孔，減少雙面板長期使用過孔不通的問題。同樣使用波纖板，同等成本下單面板更為可靠、質量更好。
該產品已經大批量生產，現在由福建華杰光電有限公司獨家銷售。
