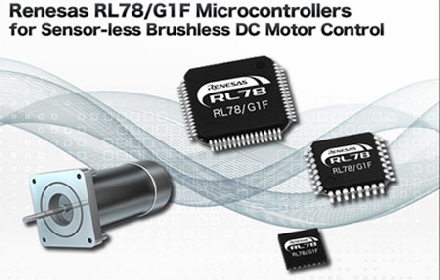

瑞薩電子株式會社發布了RL78/G1F系列多功能微控制器
2015-07-02 21:28:41 未知 |
瑞薩電子株式會社（TSE：6723）發布了RL78/G1F系列多功能微控制器，為RL78族的低功耗微控制器系列增添20個新成員。增強了外圍設備的功能并且兼容所有RL78/G1x系列微控制器，新產品進一步簡化了無傳感器無刷直流電機（BLDC電機）控制，為注重能效的家用電器和電動工具應用提供高速和高精度的精確電機控制。
隨著真空吸塵器、洗碗機和冰箱等電機驅動設備和電動工具對節能和系統成本的要求日益提高，傳統內置位置傳感器電機正逐漸被無位置傳感器無刷直流電機所取代。新發布的RL78/G1F微控制器集成了高速三相PWM定時器、專用比較器和運算放大器，可有效實現高速無傳感器控制。無傳感器控制所需的外圍設備功能，如高速定時器和比較器等，在降低開發成本的同時還精簡了多達20個外部組件。此外，瑞薩電子還為電機控制系統增加了一個專用的電機控制輔助定時器，以確保在寬轉速范圍內實現更好的控制功能。
RL78/G1F微控制器的主要特性：
•（1）專用電機控制子系統，配備全新輔助定時器，最大頻率可達64兆赫
瑞薩電子現有微控制器內置的脈寬調制輸出（PWM）定時器可支持最大64MHz的運行頻率，在此基礎上，RL78/G1F系列又新添加了同等時鐘頻率的電機控制輔助定時器。在該定時器和高速比較器的輔助下，無論轉子是處于靜止狀態或120度傳導控制下超過每分鐘3萬轉的轉動狀態，新的微控制器都可以實現無傳感器位置傳感。由此一來，從最初的啟動到加速至高速旋轉狀態，都可以在低成本的前提下實現復雜的電機控制。
•（2）可編程高轉換速率PGA降低了成本、簡化了開發過程
片上可編程增益放大器（PGA）的電壓轉換速率高達3.0V/μs（最小值），并且軟件可以在4x到32x之間設置放大倍數。這樣，無需外部放大器即可實現無刷直流電機控制中的電壓檢測或過流檢測。該PGA配有輸入和反饋電阻接地管腳，在放大器工作過程中可以降低通向微控制器的大電流噪音。
•（3）雙通道高速比較器實現可靠的過流檢測和轉子位置檢測
RL78/G1F系列配有反應時間僅70ns（典型值）的雙通道高速比較器，不再需要外部比較器。其中一個通道可以將PGA的輸出作為輸入信號，檢測無刷電機控制過程中變頻電路是否過流。內置功能（PWMOPA）能夠使用比較器輸出直接切斷變頻電路的輸出信號，從而實現可靠的過流檢測。另一通道的比較器允許用戶選擇4個輸入管腳中的任意正負級組合來進行無傳感器無刷直流電機控制的轉子位置檢測，以管理電機的反電動勢信號。這兩個通道都支持外部輸入參考電壓、內部參考電壓，也可以將專用D/A轉換器的輸出作為負輸入。
•（4）D/A轉換器和紅外（IrDA））通信功能
RL78/G1F系列配有單或雙通道D/A轉換器，這是之前64KB及以下閃存大小的同等產品所不具備的特性。瑞薩電子還為串行通信功能增加了IrDA支持，擴大了應用范圍，如簡易診斷、監控、電子鎖、手持終端等。
•（5）4 mm × 4 mm封裝減小了元器件封裝，適用于更多緊湊型應用
產品系列包括24腳HWQFN和36腳WFLGA 4mm×4mm方形包裝。36腳WFLGA產品尤其適用于空間受限的設備。微控制器雖然引腳少，但支持雙電源，使微控制器可以在3V或5V電壓下工作的同時能以1.8V電壓和外部設備通訊，而無需外部電平轉換器，。內部子時鐘脈沖或外部輸入時鐘可實現低功耗運行和更長間隔時間的間歇運行，從而減低功耗耗、延長電池使用壽命。
定價和上市
RL78/G1F產品線包括20個不同的產品型號，可選擇24-64的不同引腳數和32或64KB閃存空間。樣品現已推出。大批量生產將于2015年7月啟動。（上市時間可能隨時更改，恕不另行通知。）
關于瑞薩電子新型RL78/G1F微控制器的主要規格信息，請參閱提供的規格表（PDF: 100KB）。
RL78/G1F微控制器產品規格
系列名稱 | RL78/G1F | |||||||||
引腳數 | 24 | 32 | 36 | 48 | 64 | |||||
組件名稱（注1） | R5F11B7 | R5F11BB | R5F11BC | R5F11BG | R5F11BL | |||||
封裝 （封體尺寸（毫米）） | HWQFN (4x4) | LQFP (7x7) | WFLGA (4x4) | LFQFP (7x7) | LFQFP (10x10) | |||||
閃存ROM（KB） | 32或64 | |||||||||
數據閃存（KB） | 4 | |||||||||
RAM（KB） | 5.5 | |||||||||
電源電壓 | VDD | 1.6V-5.5V | ||||||||
EVDD0 | - | 1.6V至VDD | - | 1.6V至VDD | ||||||
CPU運行頻率 | 32兆赫茲（最大） | |||||||||
時鐘 | 主系統 | ・X1振蕩/外部輸入：1-20兆赫茲 ・高速片上振蕩器：1-32兆赫茲 （精確度：±1%注2，僅定時器RD/RX可在48、64兆赫茲下運行） | ||||||||
子系統 | - | ・X1振蕩/外部輸入：32.768兆赫茲 | ||||||||
低速 | 低速片上振蕩器：15兆赫茲 | |||||||||
RL78 CPU（支持乘除/乘法和累加指令） | ||||||||||
I/O端口 | 20 | 28 | 31 | 44 | 58 | |||||
定時器注3 | 16位：9ch，12位：1ch，WDT：1ch，RTC：1ch | |||||||||
10位A/D | 8個通道 | 13個通道 | 15個通道 | 17個通道 | 17個通道 | |||||
8位D/A | 1個通道 | 2個通道 | ||||||||
比較器 | 2個通道 | |||||||||
PGA | 1個通道 | |||||||||
串行I/F | CSI | 3個通道 | 5個通道 | 6個通道 | ||||||
UART | 3個通道（支持LIN總線：1個通道，支持IrDA：1個通道） | |||||||||
簡化I2C | 3個通道 | |||||||||
I2C | 1個通道 | |||||||||
外部中斷終端 | 9 | 11 | 10 | 16 | 20 | |||||
其它外圍設備功能 | 數據傳輸控制器（DTC）、事件鏈接控制器（ELC） 低電壓檢測器（LVD）、上電復位電路（POR）安全功能 | |||||||||
工作環境溫度 | TA= -40至+85℃（A：消費者應用） TA= -40至+105℃（G：工業應用） | |||||||||
（注1）上文組件名稱后的字符根據快閃存儲器大小、應用類別等因素而不同。 （注2）精確度適用條件為：環境溫度-20至+85℃，VDD ≥ 1.8V。 （注3）12位定時器僅作為間隔定時器適用。RTC僅在子系統時鐘處于工作狀態時才可以計時。 （注4）CSI、UART和I2C接口共用一個模塊，僅用于單通道或雙通道單元。 ### （備注）所有注冊商標或商標均歸各自所有人所有。 | ||||||||||
