大聯大世平集團推出基于onsemi、NXP以及ams OSRAM產品的汽車前照大燈方案
2024-04-17 08:22:31 EETOP2024年4月16日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于安森美NCV78702、NCV78723、NCV70517芯片、恩智浦（NXP）S32K144 MCU以及艾邁斯歐司朗（ams OSRAM）KW H2L531.TE、KW CELNM2.TK LED產品的汽車前照大燈方案。
圖示1-大聯大世平推出基于onsemi、NXP以及ams OSRAM產品的汽車前照大燈方案的展示板圖
近年來，隨著消費者對汽車外觀和性能的要求不斷升級，汽車前照大燈的設計與創新也迎來了廣闊的發展前景。作為車輛不可或缺的組成部分，前照燈系統的性能不僅直接關系到夜間行車安全，更是體現車輛設計水平和品質的重要標志。由大聯大世平基于onsemi NCV78702 BOOST芯片、NCV78723 Buck芯片、NCV70517電機驅動芯片、NXP S32K144 MCU以及ams OSRAM KW H2L531.TE、KW CELNM2.TK LED產品的汽車前照大燈方案能夠確保燈光系統的高效率和可靠性，提升駕駛員夜間行車安全。

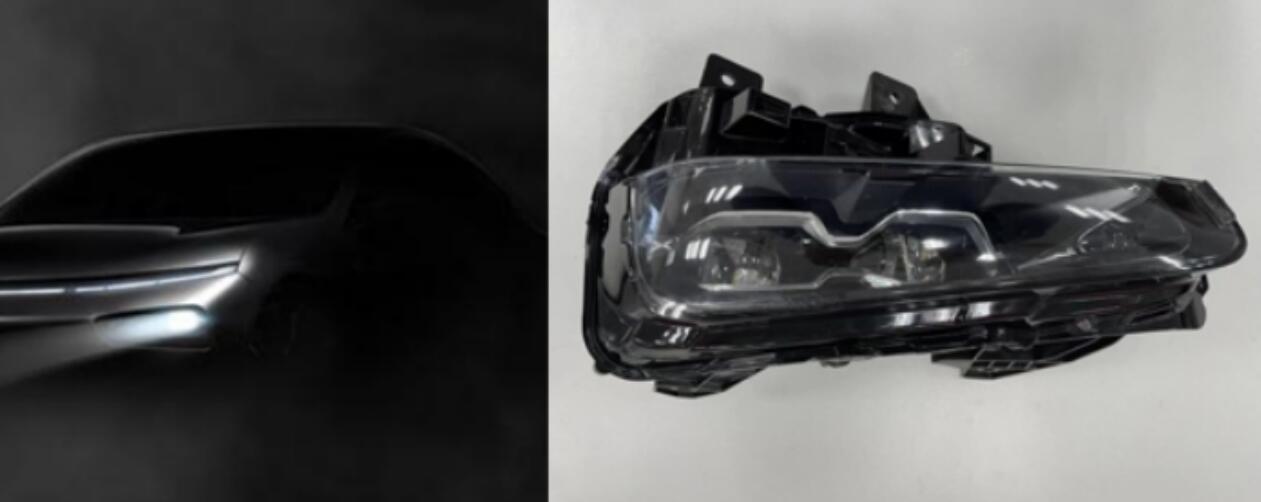

圖示2-大聯大世平推出基于onsemi、NXP以及ams OSRAM產品的汽車前照大燈方案的場景應用圖
汽車前照大燈方案由LED驅動板、MCU板、Motor板以及LED板四部分組成。其中，LED驅動板以安森美的NCV78702和NCV78723為核心。NCV78702是一款用于LED驅動器的高效BOOST芯片，其專為大電流LED設計，可以通過SPI配置輸出電壓。NCV78723是一款高效Buck雙LED驅動器，其內置2個獨立的電流調節器，用于LED串和汽車前燈所需的診斷功能，芯片不需要任何外部檢測電阻來調節降壓電流。并且可通過SPI定制輸出電流。將NCV78702與NCV78723搭配使用，可驅動高達60V的多個LED串。
在MCU板部分，方案以NXP S32K144 MCU為核心，基于世平集團的Echoes板設計，通過SPI通信控制LED驅動板。S32K144 MCU搭載ARM? Cortex? M0+/ M4F內核，最大支持256KB RAM和2MB Flash，最高運行頻率可達112MHz，為實時控制和數據處理提供了強有力的保障。
在Motor板部分，以安森美的NCV70517為核心，NCV70517是一款用于微步進電機驅動器。該芯片通過I/O引腳和SPI接口與外部微控制器連接。NCV70517采用專有的PWM算法進行可靠的電流控制，符合汽車電壓要求，并具有安全監測功能，如檢測到電氣錯誤、欠壓或結溫升高，芯片會發出警示。
LED板的設計采用了ams OSRAM KW H2L531.TE、KW CELNM2.TK LED，符合車輛應用需求。

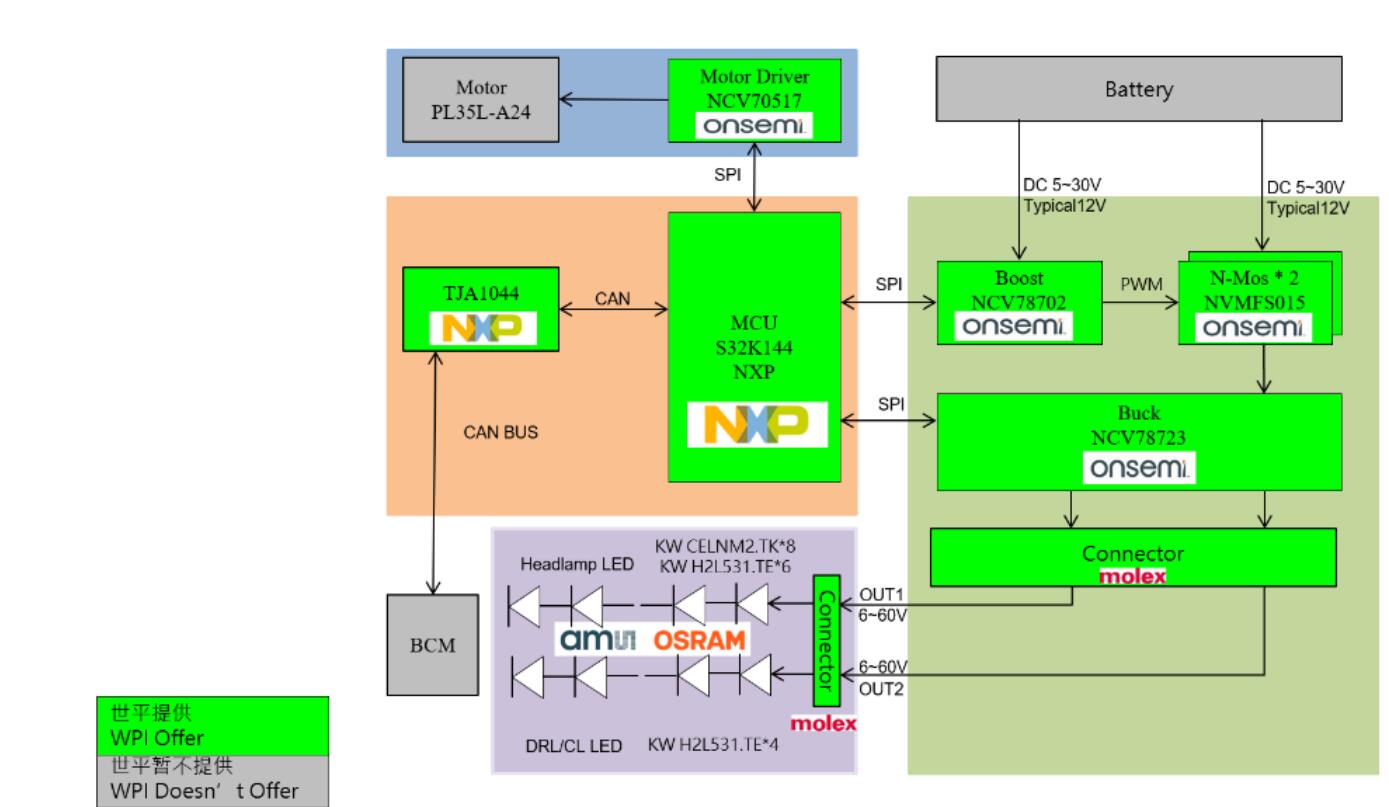

圖示3-大聯大世平推出基于onsemi、NXP以及ams OSRAM產品的汽車前照大燈方案的方塊圖
在汽車技術不斷革新的進程中，此汽車前照大燈方案能夠?yàn)轳{駛者提供更高的安全保障和駕駛舒適度。未來大聯大還將不斷推動汽車照明技術的進步，為汽車產業的繁榮發展貢獻更多力量。
核心技術優勢：
? Headlamp燈珠組為遠近燈光一體設計，可單獨控制；
? DRL/CL燈珠組包括日行燈與角燈，可單獨控制；
? 配合步進電機，可以改變車燈光線照射方向，提供優質路面照明；
? 低EMC干擾；
? 軟件完全自主開發，后續支持移植到其他平臺。目前主要代理汽車芯片生產線有NXP、onsemi、Flagchip、SemiDrive等。
方案規格：
? 系統供電電壓為12V，輸入電壓范圍為5V ~ 30V；
? Headlamp燈珠組典型工作電壓為60V；
? DRL/CL燈珠組典型工作電壓為24V；
? 輸出電壓范圍為6V ~ 67V；
? MCU：Arm? Cortex? M0+/ M4F內核；
? 支持過壓過流保護；
? 具備FSO模式；
? 具備LED指示燈&按鍵；
? 開發板尺寸：LED驅動板110mm×70mm，Motor板55mm×38mm，LED板42.6mm×18.71mm，MCU板55mm×98mm。
