Nexperia超低結電容ESD保護二極管保護汽車數據接口
2023-10-11 10:14:05 EETOP基礎半導體器件領域的高產能生產專家Nexperia今天宣布擴展其超低電容ESD保護二極管產品組合。該系列器件旨在保護汽車信息娛樂應用的USB、HDMI、高速視頻鏈路和以太網等接口的高速數據線路。

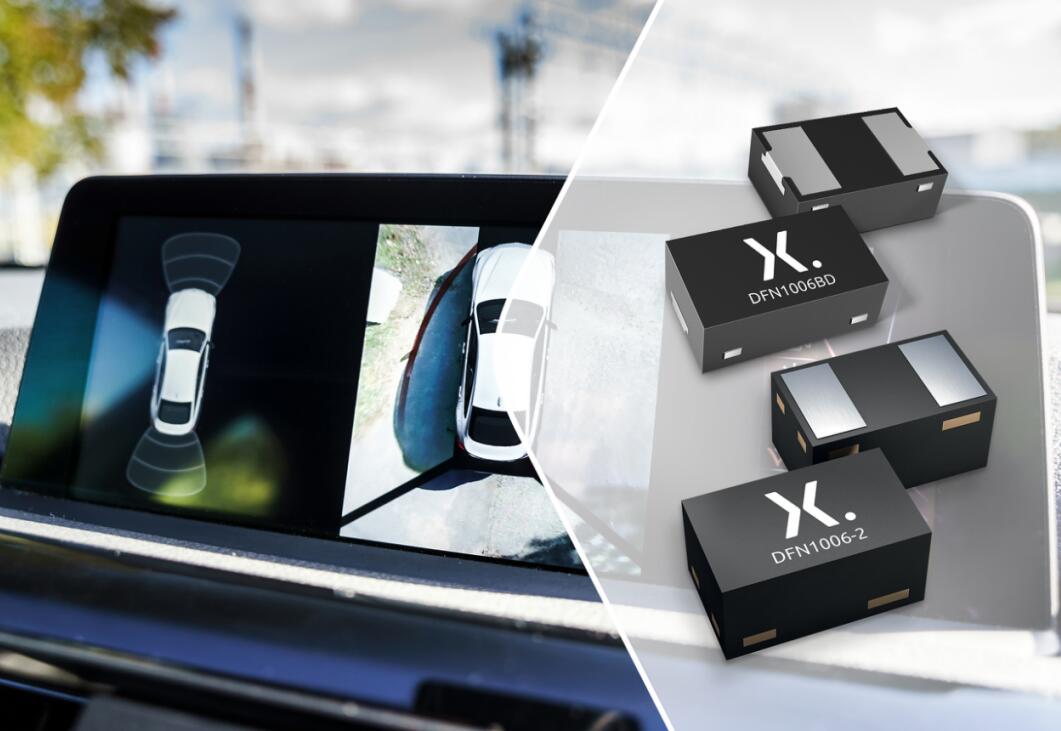

此次新增器件包括PESD18VF1BLS-Q、PESD24VF1BLS-Q、PESD30VF1BLS-Q和PESD32VF1BLS-Q，均采用DFN1006BD-2封裝，可在汽車生產線中通過側邊爬錫進行光學檢測。此外，PESD18VF1BBL-Q、PESD24VF1BBL-Q和PESD30VF1BBL-Q還提供緊湊型DFN1006-2封裝選項。為改善電氣性能和信號完整性，同時支持汽車設計中的小型化需求，所有版本均采用無引腳封裝。
靜電放電(ESD)二極管通過耗散靜電放電的高能量來保護關鍵電子系統和子系統。這可以保護重要的SOC（系統芯片）和其他器件在ESD事件期間免遭損壞。向高速數據線路添加其他器件會導致降低傳輸數據的信號完整性。因此，適當選擇既能保護系統且不妨礙信號傳輸的器件，對于現代高速汽車系統至關重要。Nexperia長期占據市場主導地位，對于提供出色ESD保護解決方案擁有深厚的專業知識。Nexperia綜合考慮了設計工程師和汽車系統的需求，在該產品組合中通過超低器件結電容（典型值低至0.28 pF）和更高的截止電壓(18-32 V)實現了出色的信號完整性，可放置在更靠近連接器的位置。為了提高設計靈活性，這些二極管提供帶或不帶側邊爬錫的選項，其中側邊爬錫有助于實現自動光學檢測(AOI)。
這些器件符合AEC-Q101車規級標準，兼具超深度回彈特性和0.8 Ω低動態電阻特性，可提升高速數據接口中的系統級穩健性和鉗位性能。
