助力車載駕駛系統更靈活 納芯微推出車規級I2C GPIO擴展器件NCA9539-Q1
2022-09-29 09:12:14 納芯微2022年9月28日 – 納芯微宣布（NOVOSENSE）推出全新車規I2C GPIO擴展芯片NCA9539-Q1，可通過I2C擴展16個GPIO通道，廣泛適用于汽車座艙娛樂系統、汽車輔助駕駛系統、車身電子、新能源汽車動力總成等模塊，工作溫度可高達125度，且能在嚴苛要求的汽車領域提供更強抗干擾能力，同時有效降低了成本，為客戶解決了成本與性能兼?zhèn)涞碾p向需求。
該產品已通過AEC-Q100（Grade1）可靠性認證，從設計、制造到封裝測試實現了國產化全流程，確保供應的安全與可靠，以更好地滿足客戶的交付需求。
更簡明的方案
NCA9539-Q1是一款汽車級24引腳CMOS器件，提供16位通用并行I2C總線數輸入/輸出GPIO擴展功能。它為汽車電子里的電源開關、傳感器、按鍵、LED和風扇等應用的額外I/O口需求提供了簡明的解決方案。
更靈活的配置
NCA9539-Q1由兩個8位配置(輸入或輸出選擇)組成：輸入、輸出和極性反轉(高電平有效或低電平有效)寄存器。
通過寫入I/O配置位，系統主機可以將I/O啟用為輸入或輸出，每個輸入或輸出的數據都保存在相應的輸入或輸出寄存器中，讀寄存器的極性可以用極性反轉寄存器反轉，系統主機可以讀取所有寄存器。
當任何輸入狀態與其對應的輸入端口寄存器狀態不同時，NCA9539-Q1漏極開路中斷輸出將被激活，并向系統主設備指示輸出狀態已更改，上電復位或者通過RESET管腳復位會將寄存器設置為其默認值，并初始化設備狀態機。兩個硬件引腳(A0, A1)改變固定的I2C總線地址，并允許多達4個設備共享同一I2C總線。

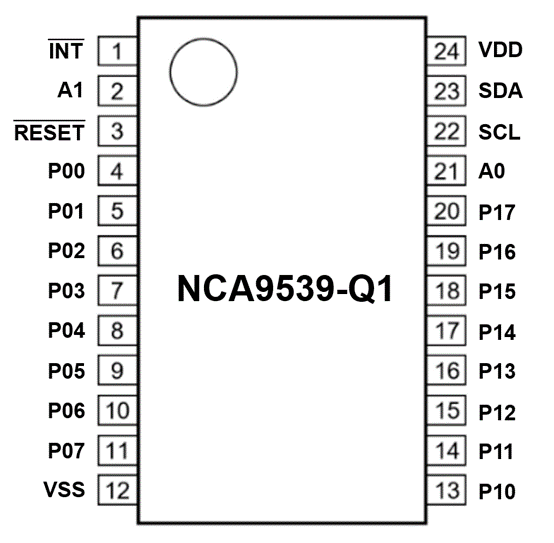

NCA9539-Q1 引腳封裝圖
NCA9539-Q1主要性能
符合汽車級AEC-Q100（Grade 1）認證
工作溫度：-40度到125度
支持5V電平的GPIO應用
I2C到并行端口擴展器
極性反轉寄存器
開漏電路低電平有效中斷輸出
與大多數MCU兼容
16個I/O引腳，默認為16個輸入
低待機電流
高驅動電流的鎖存輸出可直接驅動LED
SCL/SDA輸入集成噪聲濾波器
上電無毛刺
集成內部上電復位功能，也可通過外部RESET引腳復位
2個地址引腳，支持4個不同地址
0~400kHz時鐘頻率
ESD保護性能超過JESD 22，2000V人體充放電模型，1000V充電器件模型
閂鎖性能超過100mA
符合RoHS的封裝：TSSOP24，7.8mm*4.4mm
