大聯大世平集團推出基于onsemi和Nexperia產品的4.5W非隔離輔助電源方案
2024-07-03 13:41:20 EETOP2024年7月3日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于安森美（onsemi）NCP10672BD060R2G PWM控制器和安世（Nexperia）PNU65010EP快速恢復二極管的4.5W非隔離輔助電源方案。

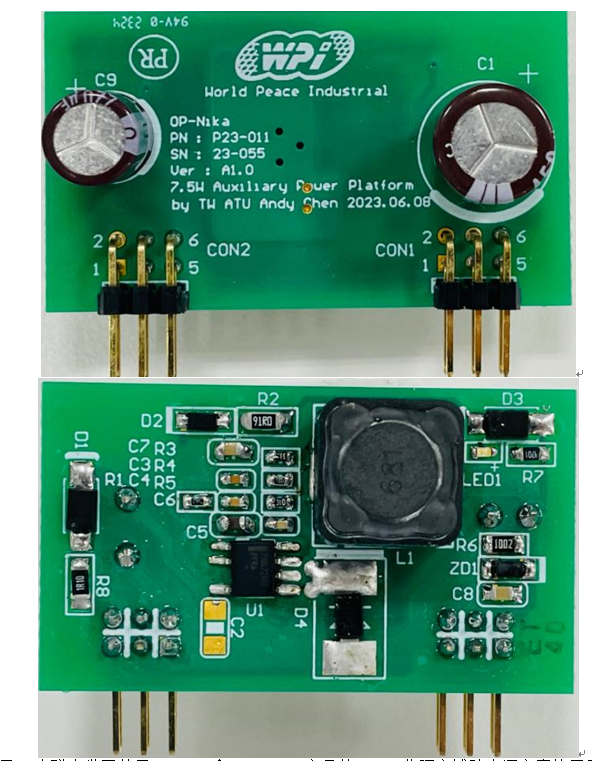

圖示1-大聯大世平基于onsemi和Nexperia產品的4.5W非隔離輔助電源方案的展示板圖
隨著電子技術的不斷進步，小型家電在日常生活中的應用場景愈發多樣化。在這些家電應用中，輔助電源的設計尤為重要。其既要滿足低功耗、高效率的運行需求，以降低能源消耗，又要確保設備的安全性與可靠性，為設備的長期運行提供保障。在這種背景下，大聯大世平基于onsemi NCP10672BD060R2G PWM控制器和Nexperia PNU65010EP快速恢復二極管推出4.5W非隔離輔助電源方案，該方案具有低成本、高效率、小功率的特性，能夠滿足馬達控制、電風扇、家電等產品的內部輔助電源設計需求。
圖示2--大聯大世平基于onsemi和Nexperia產品的4.5W非隔離輔助電源方案的場景應用圖
NCP10672BD060R2G內部集成一個固定頻率電流模式控制器和一個700V MOSFET，其具有60KHZ的開關頻率，擁有啟動、頻率抖動、短路保護、跳周期、斜坡補償和動態自供電等功能，能夠確保電源的穩定運行與高效轉換。此外，該產品可在非隔離和隔離拓撲結構中無縫使用，以滿足不同應用設計的需求。
PNU65010EP快速恢復二極管采用銅夾片FlatPower（CFP）封裝，其在恢復時間和正向壓降之間提供最佳平衡，可大大減少應用中的功率損耗。

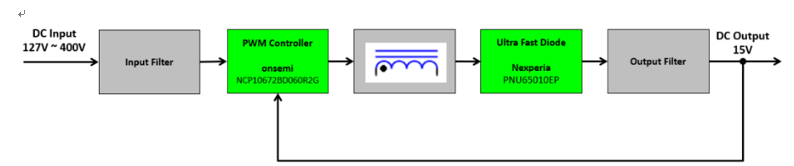

圖示3-大聯大世平基于onsemi和Nexperia產品的4.5W非隔離輔助電源方案的方塊圖
本方案適用于大部分具有高壓輸入、低成本、低功率需求的輔助電源設計，是追求高性能與成本效益廠商的理想選擇。

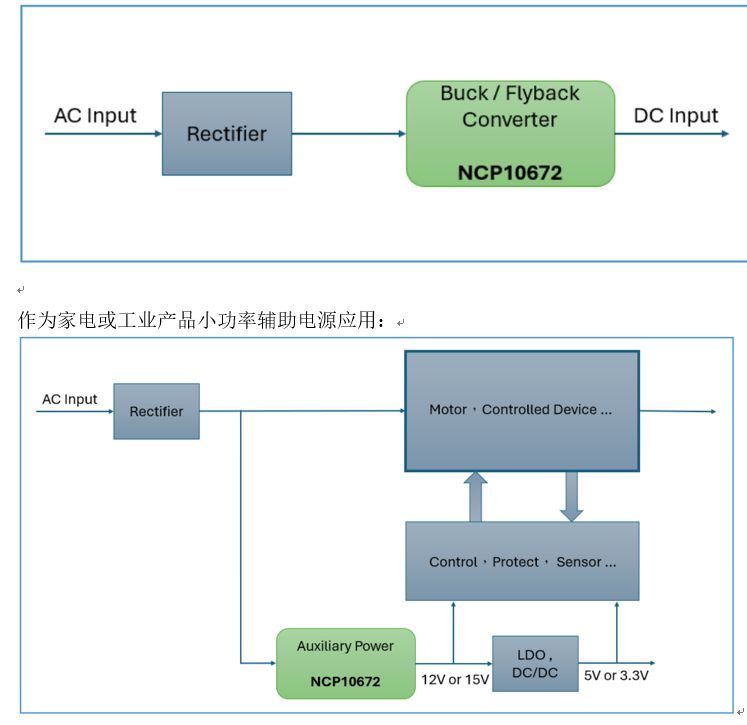

作為小功率Power Supply應用：
核心技術優勢：
NCP10672（參考 onsemi NCP10670-D datasheet）：
? 固定頻率電流模式控制器；
? 內置700V高壓MOSFET；
? 固定斜率補償；
? 輕載跳周期模式，提升輕載效率及降低待機功耗；
? 頻率抖動功能，實現更好的EMI特性；
? 內部軟啟動（4ms）及斜率補償；
? 具SCP、OVP功能；
? 可規劃為非隔離應用（降壓轉換器）或隔離應用（反激式轉換器）。
方案規格：
拓撲結構：非隔離應用（降壓轉換器）：
? 輸入電壓：127Vdc ~ 400Vdc；
? 輸出電壓：15Vdc±5%；
? 輸出電流：0.3A max；
? 輸出功率：4.5W max；
? 輸出電壓漣波（ripple & noise）：≤200mVp-p；
? 保護：OVP、OCP、SCP。
