ADALM2000實驗：數模轉換
2023-04-17 13:19:42 ADI本實驗的目標是探討數模轉換的概念，將CMOS反相器用作梯形電阻分壓器的基準開關（用于DAC中）。
我們將簡單的CMOS反相器邏輯門用作一對開關。ADALM2000模塊的數字I/O信號可配置為具有+3.3 V電源電壓的標準CMOS分壓器（推挽模式）。采用最簡單的形式，CMOS輸出可以由一個PMOS器件M1和一個NMOS器件M2組成。通常，CMOS制造工藝經過特別設計，使得NMOS和PMOS器件的閾值電壓VTH大致相等——即互補。然后，反相器的設計人員調整NMOS和PMOS器件的寬長比W/L，使其各自的跨導和RON也相等。兩個晶體管中，只有一個處于導通狀態，同時將輸出端連接到VDD或VSS。我們可以考慮將這兩個電壓用作DAC的基準電壓源。
圖1.CMOS輸出驅動器。
在 “電壓模式”中使用R-2R梯形電阻（如圖2所示）,根據數字碼交替驅動到兩個基準電壓電平中的任一個(D0-7)。數字0表示VREF–，數字1表示VREF+。根據數字輸入碼，VLADDER（圖2）將在兩個基準電平之間變化。兩個基準電壓的負基準電壓(VREF–)通常為地電壓(VSS)。在本例中，我們將正基準電壓(VREF+)設置為CMOS驅動器的正電源電壓(VDD)。
? ADALM2000主動學習模塊
? 無焊面包板
? 跳線
? 9個20 kΩ電阻
? 9個10 kΩ電阻
? 1個OP27放大器
最好在無焊試驗板上構建圖2所示的8位梯形電阻電路。模擬部件套件(ADALP2000)中提供的電阻數量通常不足以構建完整的8位梯形電阻。如果可以獲得這些電阻，此項目最好使用1%的電阻。
將用藍色框表示的8個數字輸出、示波器通道和用綠色框表示的AWG輸出連接到梯形電阻電路中，如圖所示。注意將電源連接到運算放大器電源引腳。

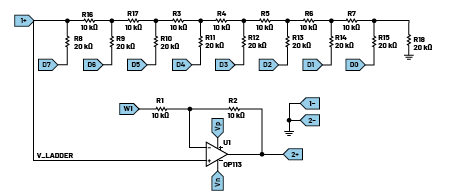

圖2.R-2R梯形電阻網絡電路

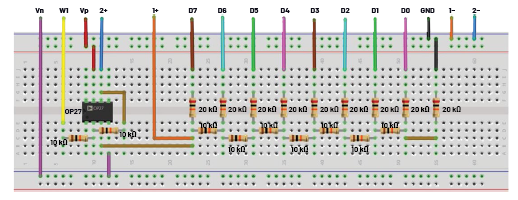

圖3.R-2R梯形電阻網絡電路試驗板連接
當安裝R1和R2時，設置AWG1的直流電壓與DAC的VREF+相等，即等于CMOS數字輸出的3.3 V電源電壓。此時輸出電壓為雙極性，其擺幅為-3.3 V至+3.3 V。斷開AWG1并移除電阻R1，輸出電壓為單極性，擺幅為0 V至+3.3 V。啟動Scopy軟件。打開模式發生器界面。選擇DIO0至DIO7，并組成一個分組。設置參數，將模式設置為二進制計數器。輸出設置為推挽輸出（PP），頻率設置為256 kHz。此時能看到類似圖4所示的內容。最后，點擊運行按鈕。
圖4.模式發生器界面。
打開示波器界面，開啟通道2，并將時基設置為200μs/div，點擊綠色運行按鈕開始運行。有時可能還需要調整通道的垂直范圍（初始條件下，1 V/div比較合適）。通過示波器界面能看到（如圖4所示）電壓從0 V上升到3.3 V，斜坡信號的周期應為1 ms。

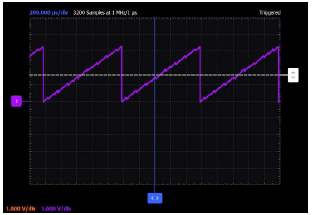

圖5.示波器界面。
改變數字模式。嘗試隨機模式，并打開示波器上的FFT窗口。您還可以通過生成具有一列0到255（對于8位寬總線）數字的純文本.csv文件，來加載自定義模式。加載自定義模式，看看會出現什么情況。
您可以嘗試加載以下這些預制波形文件：正弦、三角、高斯脈沖等：waveforms_pg。
AD5626是一款可以使用5 V單電源供電的電壓輸出DAC。它集成了DAC、輸入移位寄存器和鎖存、基準電壓源以及一個軌到軌輸出放大器。輸出放大器擺幅可達到任一供電軌，且設置范圍為0 V至4.095 V，分辨率為每位1 mV。該器件采用高速、三線式、兼容數據輸入(SDIN)的DSP、時鐘(SCLK)和負載選通()的串線接口。它還有芯片選擇引腳，可連接多個DAC。上電時或用戶要求時，CLR輸入可將輸出設置為零電平。
圖6.AD5626的簡化功能框圖。
除1位DAC寄存器外，AD5626還有一個獨立的串行輸入寄存器，新數據值可以預載到該串行寄存器中，而不會干擾現有DAC輸出電壓。通過選通LDAC引腳，可以將加載值傳輸?shù)?/span>DAC寄存器。
這種操作模式是AD5626的基本模式。您可以根據DAC的單極性代碼表驗證AD5626的功能是否正常。
表1.AD5626的單極性代碼表
DAC寄存器中的十六進制數 | DAC寄存器中的十進制數 | 模擬輸出電壓(V) |
FFF | 4095 | 4.095 |
801 | 2049 | 2.049 |
800 | 2048 | 2.048 |
7FF | 2047 | 2.047 |
000 | 0 | 0 |
? ADALM2000主動學習模塊
? 無焊面包板
? 跳線
? 一個AD5626 12位nanoDAC?
? 一個2.2 kΩ電阻
? 一個0.001 μF電容
? 一個0.1 μF電容
? 一個10 μF電容
如圖7所示連接AD5626的引腳。

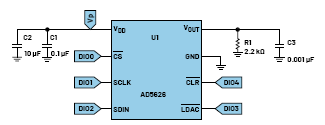

圖7.AD5626實現單極性操作的連接。
打開Scopy，使能正電源為5 V。在模式發生器中，根據數據手冊中AD5626的時序圖配置DAC輸入信號。從配置SPI信號開始。使用DIO0、DIO1和DIO2創建通道組。如果連接如圖7所示，則DIO1表示時鐘信號，DIO2表示數據信號，DIO0表示信號。在進行SPI分組時，確保數字通道的順序是正確的（參見圖10）。數據手冊中指明，高電平和低電平狀態下的時鐘寬度應達到至少30 ns。由此可計算時鐘周期，進而計算最大頻率。將時鐘頻率設為1 MHz。將CLK極性和CLK相位設為1。
由于AD5626是12位DAC，因此通過SPI發送的數據長度應至少為12位。將每幀的字節數設為2，在轉換開始時，它會發送16位。在數據文本框中，您可以輸入將發送至DAC的值。SPI組通道的信號應類似于AD5626 DAC的時序圖。

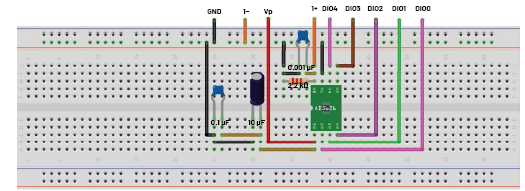

圖8.AD5626試驗板連接。

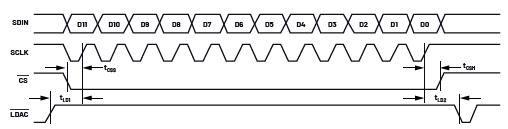

圖9.AD5626 SPI時序圖。
現在，您應該配置和信號。從數據手冊中，我們得知在處于高電平時，移位寄存器的內容會在的上升沿更新。將DIO4 ()的模式設置為“數值”，輸入數值1。只要位是串行傳輸，LDAC信號(DIO3)的下降沿之前應該有一個上升沿，且應處于高電平。為了滿足上述條件，DIO3信號可以設置為采用13 kHz頻率和160°相位。AD5626數模轉換所需的所有輸入信號如圖9所示。

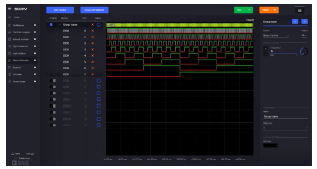

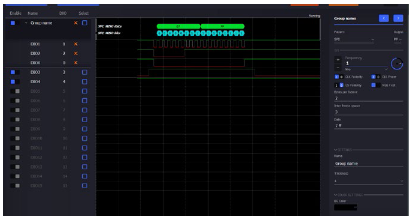

圖10.模式發生器信號設置。
最后一步是在Scopy中打開示波器，將通道1連接到AD5626的輸出端。啟用通道1測量，并在SPI的“數據”區域輸入一個值。如果通過SPI發送的數據為7FF，在圖11中，您可以查看相應的輸出電壓。

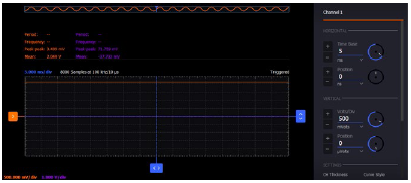

圖11.輸入為7FF時，AD5626的輸出電壓。
雖然AD5626設計用于單電源操作，但使用圖12所示的電路也可以實現雙極性操作。

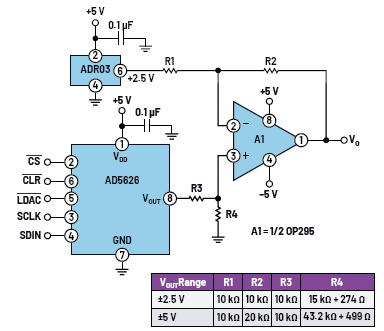

圖12.雙極性輸出操作，未經調節（數據手冊中建議的電路）。
此電路可用于不需要高精度的應用。輸出電壓以偏移二進制格式編碼，由以下公式給出：
在輸出范圍為±5 V，采用圖12中的表所示的電路值時，轉換公式變?yōu)椋?/span>
? ADALM2000主動學習模塊
? 無焊面包板
? 跳線
? 一個AD5626 12位nanoDAC
? 一個OP484運算放大器
? 一個0.1 μF電容
? 一個1 kΩ電阻
? 一個20 kΩ電阻
? 兩個10 kΩ電阻
? 一個47 kΩ電阻
? 一個470 kΩ電阻

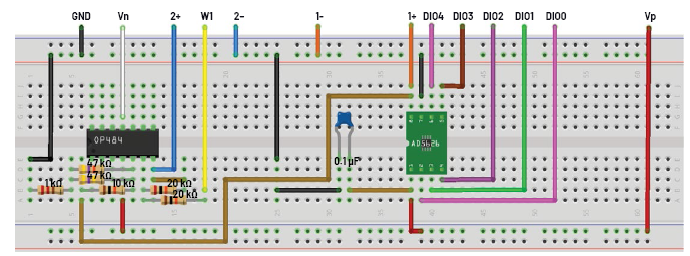

圖13.AD5626雙極性輸出操作試驗板連接
在無焊試驗板上構建圖12所示的電路。
您可以將DAC配置為單極性輸出操作，如圖7所示。對于基準電壓，使用信號發生器的通道1，設置為恒定2.5 V。在示波器的第二個通道上，可顯示運算放大器輸出端的電壓。您可以在示波器上同時顯示單極性操作和雙極性操作的電壓。

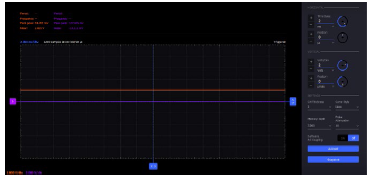

圖14.000輸入的單極性和雙極性輸出電壓。

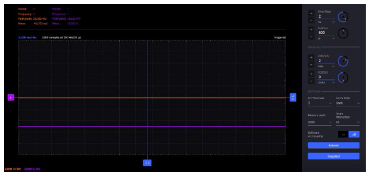

圖15.800輸入的單極性和雙極性輸出電壓。

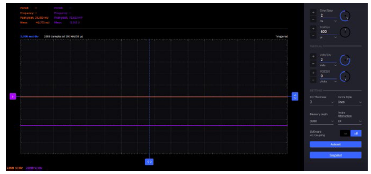

圖16.FFF輸入的單極性和雙極性輸出電壓。
1.使用歐姆定律和并聯電阻公式，當輸入D7和D6連接到接地和3.3 V的每個組合時，R-2R DAC的輸出電壓是多少？請將結果以表格形式呈現。
您可以在學子專區論壇上找到答案。
