Littelfuse eFuse集成保護IC應用在便攜終端產品的優勢
2022-11-04 15:22:03 LittelfuseLittelfuse第三季度推出的eFuse 集成保護芯片LS0505EVD22系列，憑借其優異特性，上市后不到兩個月即得到市場認可，成功設計于便攜式手表磁吸充電線應用中，并快速獲得訂單，在激烈競爭中脫穎而出，具有里程碑意義。
作為深耕功率控制、電路保護和傳感器產品與服務近百年的專業供應商，Littelfuse電子保險絲芯片應用已較為成熟。在低壓、小電流便攜式終端產品市場，保證設備免受損壞，使系統安全、可靠的工作，提高系統魯棒性等方面，Littelfuse一直不余遺力的進行著產品創新。現今，便攜式設備的設計必須遵守Type-C規范，USB電力傳輸（PD）最高規格需達到20 V / 5 A。因此，許多配備Type-C接口的電子設備均需支持USB-PD協議且最大輸出功率為100 W(20 V / 5 A)。
本應用案例中，用戶選用的是Type-C充電規格，定制工作電壓5 V，工作電流1 A，產品需滿足過壓20 V、過流5 A、單體零件表面溫度必須小于80℃，充電線溫度必須小于50℃的技術要求。由于市場上Type-C充電規格多樣化，電壓規格范圍由5 V至9 V、12 V、15 V、20 V不等，消費者非選擇性交叉使用習慣，導致電子設備損壞的情況時有發生。因此，在產品設計初期，工程師首先考慮的是產品的安全性、可靠性，滿足用戶核心訴求，讓產品在不同應用場景中均能正常使用。
基于客戶以上需求，Littelfuse工程師推薦了剛剛推出的eFuse 集成保護芯片其中一款LS0505EVD22系列。該產品符合USB-PD標準，支持100W最大功率，即在Vbus端施加20 V / 5 A功率時具備通過此功率的能力且不會發生損壞。同時，將Vbus對地短路持續20 min，在5 V / 1 A的應用中，部件溫度僅為37℃，遠低于市場上知名品牌同類競品。這一長時間微短路測試的優異溫升表現得益于較低的RdsOn，LS0505EVD22的RdsOn為50 mΩ。整體而言，較低的RdsOn不僅能降低損耗，同時也能兼顧設計需求與系統可靠性，滿足作為便攜式產品工作期間器件溫升測評的關鍵指標。
目前市場上被廣泛使用的同類產品輸入電壓在30 V，但較多的輸出電壓等級為12 V。因此，本次競標在執行20 V / 5 A測試時直接被燒毀。而Littelfuse LS0505EVD22系列具有極高的輸入/輸出耐受電壓，雙向均達到30 V，在行業內處于領先地位，完全滿足用戶設定的基礎需求。
LS0505EVD22系列支持的持續工作電流達到5 A，與競標廠商所提供的產品相比有較大優勢，較高的輸出電流為后續產品的升級提供了極大便利。據預測，未來相似應用的電流規格有望提高至3 A，這樣在系統設計中保持相同的BOM，減少了設計方的新品評估環節，降低了物料管理，人力資源成本得到極大節約。
選用集過壓保護、過流保護、過溫保護、短路保護等功能于一身的Littelfuse LS0505EVD22系列所設計出的磁吸充電線應用方案，最終以優異的系統性能，通過了用戶嚴苛的技術測評，獲得了標的。值得一提的是，過溫（OT）保護功能，在系統應用中起到了至關重要的作用，小尺寸、高集成度的DFN2X2_8L封裝形式，也滿足了此類應用的基礎需求。
Littelfuse 新推出的四款eFuse 集成保護芯片均提供EVB評估板，便于客戶快速測試，如前文提及的PD最大功率測試、對地短路溫升測試等，以幫助客戶熟悉產品性能，縮短開發時間，助力產品快速上市。
作為一線國際品牌，Littelfuse的專業技術服務工程師分布在國內各個區域，可以及時為客戶提供技術支持，快速響應客戶的任何問題，這也是獲得該項目的關鍵因素之一。
如對以上設計方案感興趣，請通過官網聯系我們或關注官方微信公眾號（Littelfuse_career）。

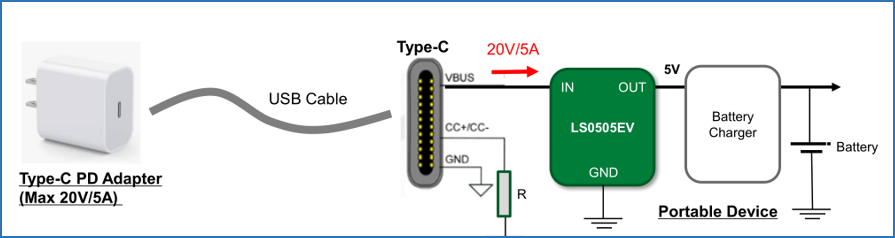

典型應用電路
