成功案例分享：車載行車記錄儀的電路保護

2022-03-22 10:14:14 Littelfuse

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

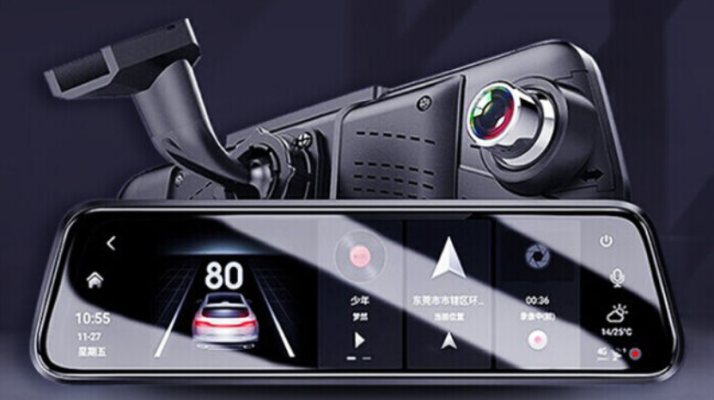

始于1927年， Littelfuse因應市場需求不斷為汽車電子市場提供電路保護方案。近日，又一成功設計方案被客戶采用，大批量采購TVS陣列和TVS管應用于車載行車記錄儀（DVR）前裝系統中。

I/O通信接口將數據狀態傳輸至主控制處理器。對于該電路模塊，根據ISO 10605，有必要使用TVS二極管陣列保護接口數據線免受ESD和其他電壓瞬變的影響。客戶最終在應用中采用了AQ24CANFD和SP3522兩款保護器件對CAN信號接口和LVDS低電壓差分信號接口實現了保護，使線路免受因靜電放電（ESD）、電氣快速瞬變（EFT）和其他過電壓瞬變?cè)斐傻膿p壞。AQ24CANFD是用于CAN總線保護的TVS二極管陣列，旨在保護汽車控制器局域網（CAN）線路在ESD及過沖情況下可靠工作，此器件可在極低鉗位電壓下安全承受3A浪涌。對于SP3522，除了具有0.15pF極低的結電容值，22kV的ESD接觸放電能力，緊湊的SOD882封裝也是產品的優勢，而獲得客戶信賴的另一原因是這些器件都通過車規級AEC-Q101認證。

車載行車記錄儀（DVR）一般從12V車載總線上取電，而總線上掛載的其它感性設備不可避免的產生瞬態過電壓，因此TVS保護器件的使用必不可少，可以幫助客戶通過ISO7637-2或者ISO16750-2中規定的浪涌測試。而PPTC作為可復位熔斷器，非常適合在12V電源輸入端做過流保護。目前客戶正在測試使用車規級Power TVS SZ1SMC26AT3G 和車規級PPTC MINIASMDC200F/16 器件。這一量產案例是Littelfuse工程師配合客戶經過了環境耐久測試、沖擊測試、浪涌測試、靜電測試等一系列車規級測試，系統產品得到市場驗證，獲得用戶好評。

Littelfuse為嚴苛的汽車電子應用提供安全可靠的方案已有95年的歷史，對車載電子系統中的故障預判及有效的保護措施都力求做到極致。長期與客戶合作的方案應用在ADAS 、雷達、電池管理系統、車載充電機、電驅、座艙域控制器、車燈、車身控制、多媒體等。由于Littelfuse是一站式電路保護、功率控制和傳感器的專業供應商，在這些應用中，Littelfuse可提供包括TVS管、TVS陣列、PPTC、壓敏電阻、保險絲、肖特基二極管等整體解決方案。

典型應用電路：

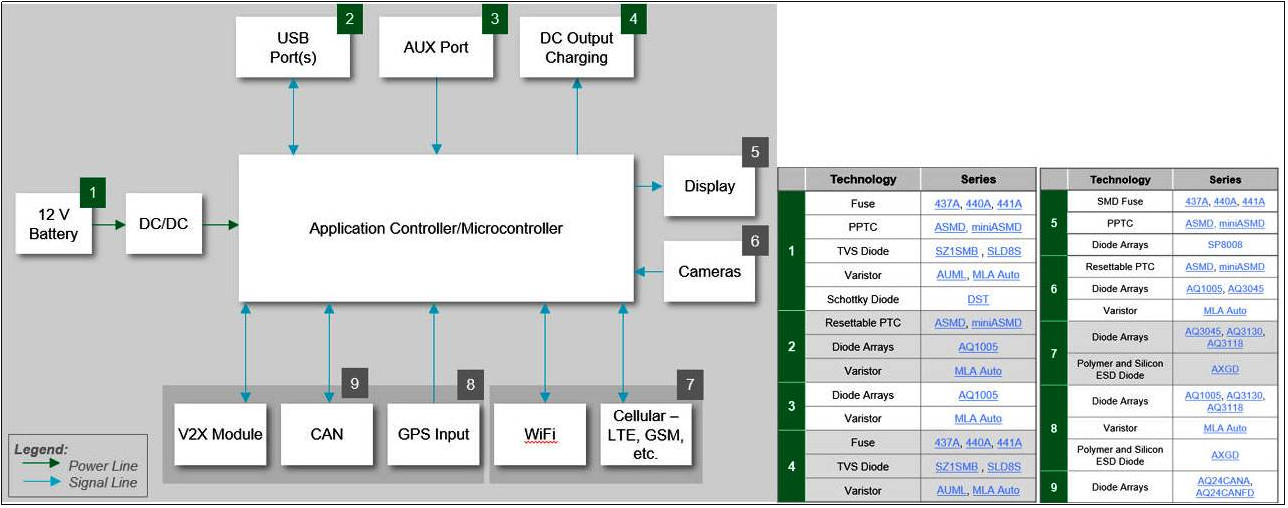

汽車ADAS控制器系統電路保護框圖及對應產品系列

如對以上設計方案有興趣，請關注官方微信公眾號（Littelfuse_career）。
