低碳時代，MPS引領AC/DC產品小型化高效率的新趨勢

2021-09-08 10:33:12 EETOP

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

2021年8月26日，MPS在北京舉辦的ACDC中國區首場發布會上為與會者帶來了新產品在ACDC賽道上新產品的展示與布局，EETOP記者應邀出席。

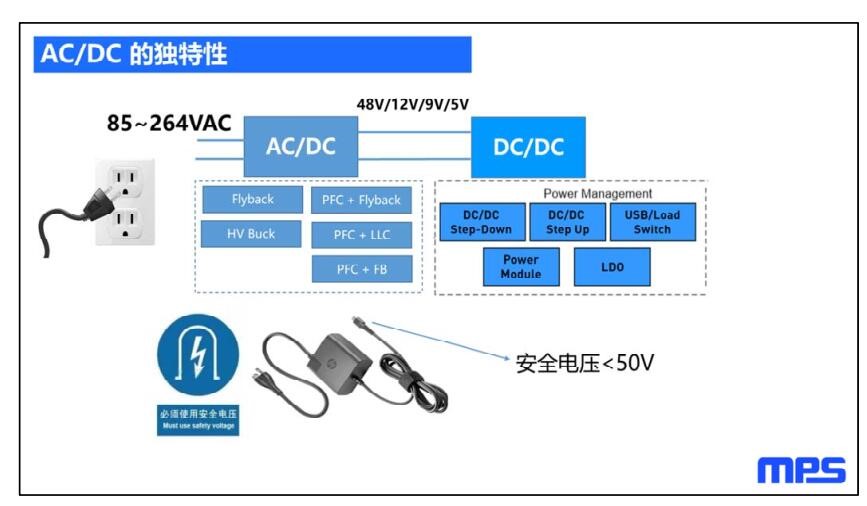

MPS AC/DC 產品總監 Peter‐黃萬年先生在此次發布會上從AC/DC獨特性、安規以及標準，單級AC/DC基本結構，兩級AC/DC結構等多方面為大家分享了MPS AC/DC產品的市場優勢及其最新的技術進展，同時結合低碳新時代的到來，MPS也帶來了新型AC/DC的電源解決方案，在小型化、高效率方面不斷精進技術和性能，為客戶提供了全新的設計性思路。

Peter Huang
MPS ACDC 產品總監

2020 年加入 MPS，致力于領導 MPS AC/DC 產品全球業務，負責制定和執行 MPS
AC/DC 產品市場戰略。

在加入 MPS 之前， Peter 分別在納微半導體（Navitas），技領半導體（Active Semi），英飛凌(Infineon)， XP Power，康舒科技和等企業中分別擔任技術市場總監，產品線總監，系統應用工程師，和電源設計師等職務。其經驗包括從小功率 5W 到大功率2000W 的 AC/DC 和 DC/DC 功率轉換，應用范圍遍及消費性電子、電腦便攜、 LED照明、伺服器和工業市場。他擁有廣州華南理工大學授予的電氣工程學士學位，并在加拿大的西安大略大學 (University of Western Ontario) 取得了電力電子碩士學位。

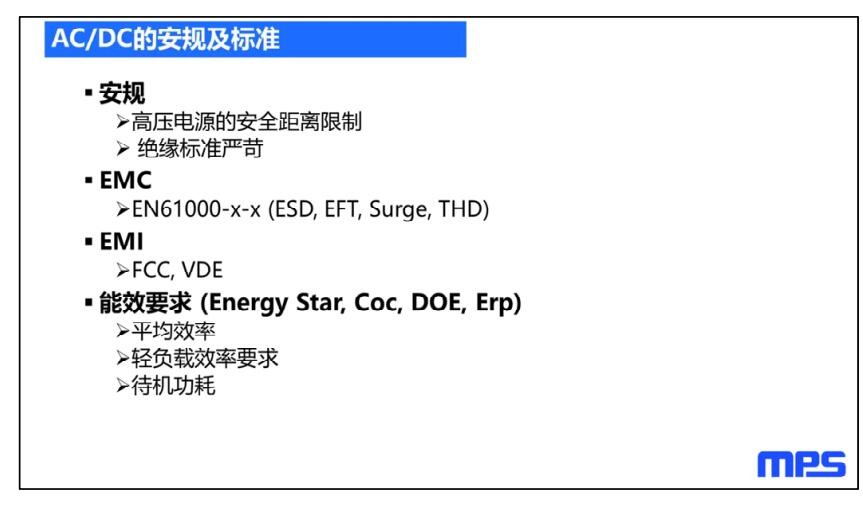

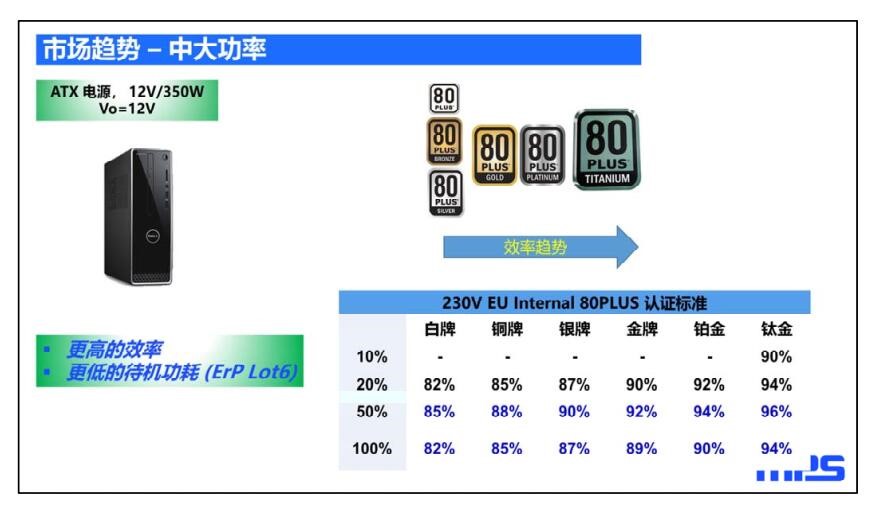

針對綠色能耗，AC/DC中的安規也是最重要的方面。“它是一個標準，你做什么產品必須要滿足安規，做一個電源設計必須要過安規，但是要過安規之前設計的時候，你要考慮到一些安規要求，ACDC比較特別，很多時候都是在ACDC那邊設一個效率要求，然后大家就會往這個要求去meet，最低要求會定下來，包括平均效率、輕負載效率要求、待機功耗，這些也就是綠色能耗，綠色能耗也不是這兩年講，它講了很久，就是從這幾個機構開始，定了一些效率，有一些一開始定的很高，現在也是往這個目標去做，但很多時候你往這個方向去弄，各個公司都往最好的方向去做，這樣子的話，根據最高的可以做成的，然后幾年它就會把標準提升，這是對綠色能耗，這幾個很大的機構規定一些標準。” MPS ACDC 產品總監在AC/DC的安規方面也做出了重要的闡述說明。

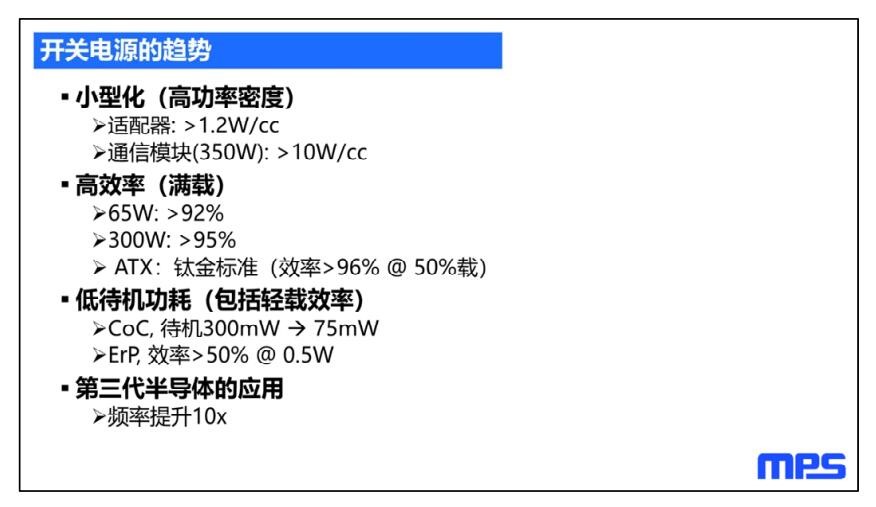

開關電源的趨勢

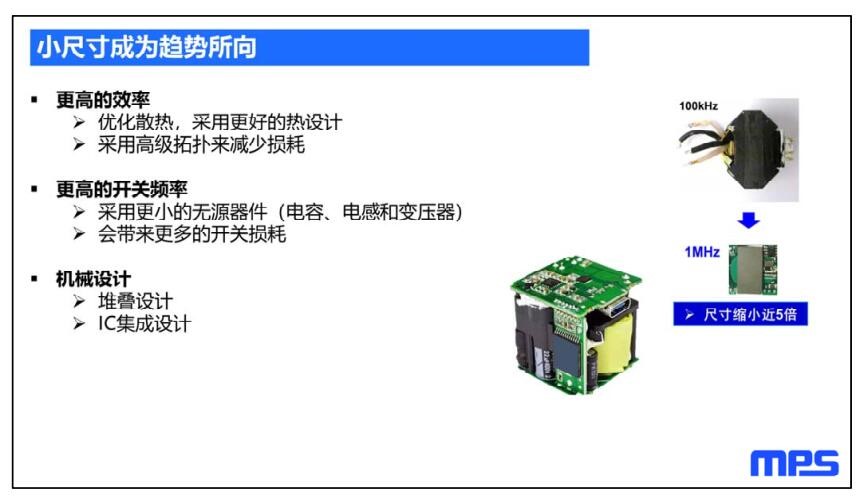

無論是ACDC或是DCDC，小型化即是開關電源未來的整體趨勢，功率密度提升將有利于整體成本的下降，對于適配器來講，也是增加自己競爭力的核心方案。

提升效率將有利于小型化的趨勢所向，散熱的熱設計至關重要，另外通過高級拓?fù)錅p少開關損耗以及提升更高的開關頻率，通過堆疊把空間充分利用，平均散熱，最終做到空間最小化。

提高效率成為必經之路

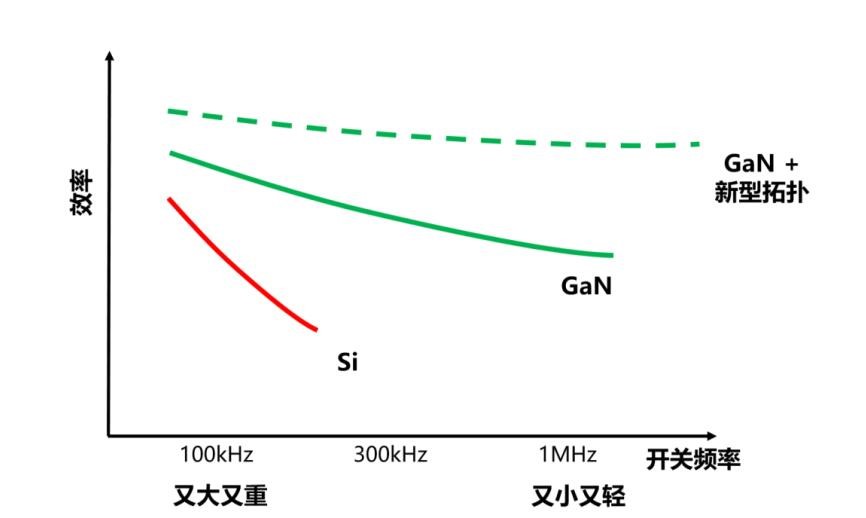

提高效率是小型化的必要途徑，它不但可以減少損耗，同時還能減少散熱，給高頻小型化提供了必要的條件。只有效率提升了，單位體積散熱減少，同時通過高頻化設計，功率密度才會大大的提升。想要提高效率，可以通過新的開關拓?fù)洌?譬如新型的反激拓?fù)?ACF（Active-Clamp Flyback）就可以消除開通損耗，同時做到隔離變壓器的漏感回收，加上第三代半導體功率器件的快速關斷，開關損耗可以降到忽略不計。提升了效率，同時讓電源的設計頻率不會受到功率器件的限制，大大地加速了小型化。

MPS 在 ACDC 領域深耕多年，擁有業界領先的產品，涵蓋了市面上 1~1000W 的產品范圍，客戶遍布全球。隨著“更綠色/環保”的新規范的出臺以及第三代半導體時代的到來， MPS 的 AC/DC 電源產品不斷精進技術和性能，迎合市場的發展趨勢：

· 利用多種新型拓?fù)涮岣咝剩?比如使用 PFC + LLC 以及 ACF+ZVS 的混合拓方式以實現零打開損耗，同時回收漏感，可以達到 93%以上的高效率。

· 采用全集成設計，以簡化設計，減少成本：傳統的非隔離式 AC/DC 解決方案通常需要使用多顆 IC，同時還需配備原邊及副邊控制器以及光隔離器等，占板面積大， BOM 成本高； MPS 最新一代解決方案尺寸緊湊，集成度高， 1 顆 IC 即可囊括原邊和同步控制器，設計簡潔，占板面積小，成本效益高。

· 高頻化的芯片以適應新一代功率器件：傳統硅器件的開關頻率低，效率也很難提高，隨著GaN 等新型半導體材料的出現，其開關頻率及效率都得到大大提高，高頻設計更加符合新型功率器件的要求。

· 數字化產品可以實現更好的性能：傳統的模擬控制器很難跟上日新月異的變化，新一代數字電源芯片的優勢日趨明顯， MPS 的產品采用數字化內核，具有非常豐富的可配置項目，相比傳統控制器，具有更多的靈活性

MPS ACDC的產品發展方向:新型拓?fù)?高集成度,高頻率數字化。

全集成反激控制器系列產品 MPX2002/3，創新性地將初次級控制器合封在一顆芯片內，大大簡化了外圍電路設計，為實現快充電源的小型化提供了全新的思路。

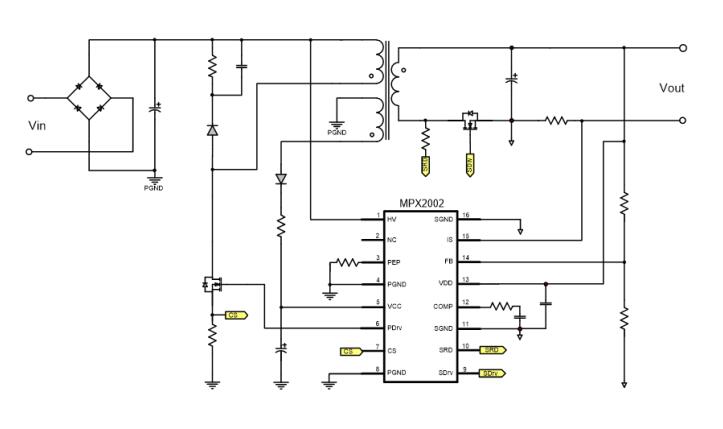

圖 3： MPX2002 典型應用電路（原邊 + 副邊 + 反饋）

MPX2002 在重載下可在 CCM 下運行，然后在負載降低時切換至準諧振（QR）操作。如果負載進一步降低， MPX2002 將在跳頻（PFM）模式下工作。當其進入突發模式時，開關頻率固定為 20kHz，從而降低音頻噪聲。通過此特性， MPX2002 可在所有負載條件下實現高效率，同時具有出色的電磁干擾（EMI）性能。傳統方案需要反激控制器、光耦、電壓基準和同步整流控制器四顆 IC，而使用MPX2002 單 IC 方案，集成了初級控制器和同步整流控制器。簡化了設計，提高了效率，減小了占板
面積，降低待機功耗，增強可靠性，無需光耦反饋，防止光耦在高可靠性環境出現老化。特別在 CCM運行模式下能夠?qū)崿F(xiàn)更高精度的同步整流控制。 MPX2003 把頻率進一步提升到 130kHz 以上來滿足小型化需求。

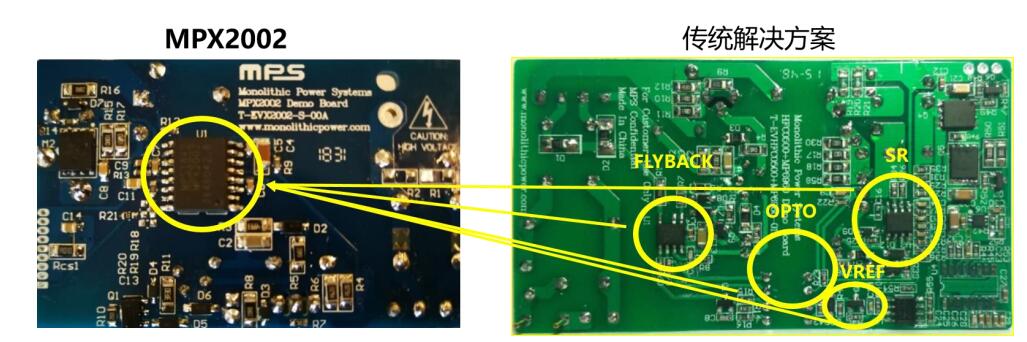

圖 4： MPX2002 VS. 傳統方案

MPS AC/DC 的另一款成名之作 HR1211，也充分地體現了 MPS 的產品優勢，這是一款集成多模式PFC 和電流型 LLC 的二合一控制器。芯片集成了高壓電流源、安規認證的 X 電容放電電路、 PFC 和LLC 的高壓驅動電路，從而實現了非常簡潔的外圍電路。

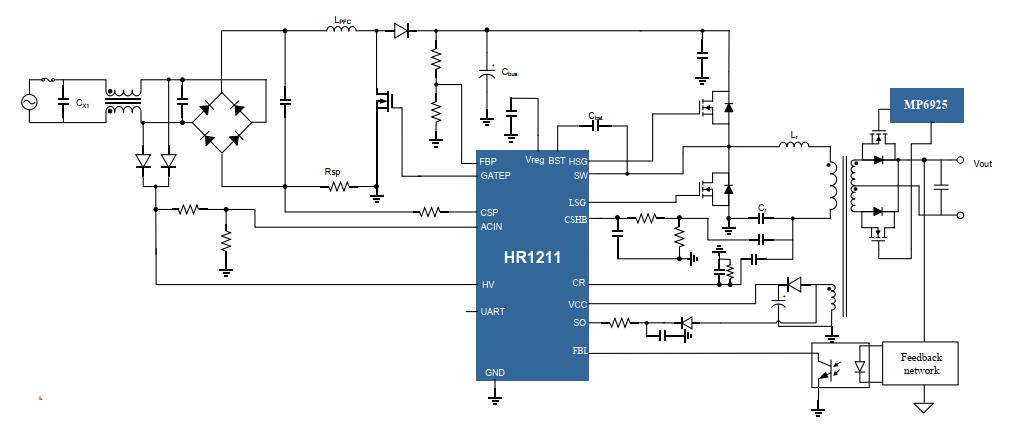

圖 5： HR1211 的典型應用電路

HR1211 的數字控制內核結合可重復編輯的存儲單元，賦予了整個方案強大的靈活性。 PFC 和 LLC 兩級電路之間的配合；不同控制模式之間的切換；關鍵工作點的開關頻率；保護功能的閾值、時間以及恢復方式；所有這些主要的功能都可以通過 UART 的通訊口進行自由配置，并能夠在圖化操作界面上完成，這使得基于 HR1211 的電源設計能夠靈活的適應不同應用在不同設計中的性能要求。
