LTC4126是帶有1.2 V無電感DC-DC轉換器的全功能7.5 mA無線鋰離子(Li-Ion)電池充電器，設計用于助聽器、無線耳機和其他需要無線充電的空間受限可穿戴產品。LTC4126可與基于LTC6990的ZVS單晶體管發射器組合使用，獲得完整的無線充電解決方案。

高效無線輸入功率控制器

可穿戴設備越來越傾向于使用無線電池充電，無需使用電纜或外露連接器，因此改善了用戶體驗。LTC4126充電器、DC-DC轉換器具有一個無線功率控制器，使其能夠從發射線圈產生的交流磁場無線接收功率（如LTC6990解決方案）。無線功率控制器將接收器端諧振電路的交流電壓整流成V_CC引腳的直流電壓。此直流電壓饋入線性充電器，線性充電器再調節對電池的充電。

如果LTC4126接收的能量超出所需能量，無線功率控制器通過將接收器諧振電路分流接地來調節線性充電器的輸入V_CC。這樣，線性充電器將高效運行，因為其輸入正好保持在電池電壓V_BAT之上。接合分流電路時，諧振電路也會接收較少的功率，因為諧振頻率與發射器頻率失調。

全功能線性電池充電器

LTC4126中的集成式恒流(CC)/恒壓(CV)線性鋰離子電池充電器可通過一組完整的保護功能確保充電周期正常運行，包括安全計時器的自動充電和自動終止、不良電池檢測和超出溫度范圍充電暫停功能。LTC4126包括可傳遞至系統微控制器的充電器狀態和電池電壓電平信號。

無電感低噪聲DC-DC轉換器

LTC4126包括一個整體式無電感充電泵DC-DC轉換器，通過電池調節系統負載輸出。LTC4126的DC-DC轉換器可通過其EN引腳開關，從而允許通過微處理器進行控制。EN引腳也可與LTC4126的PBEN引腳配合使用，以實現按鈕控制——無需額外的去抖電路。

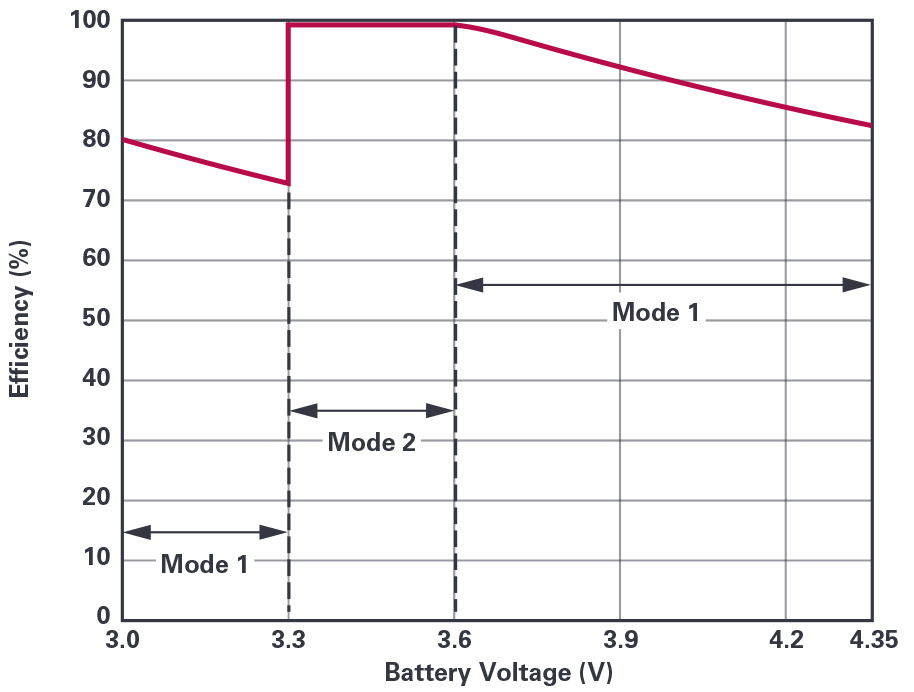

充電泵DC-DC轉換器具有三種操作模式，具體取決于電池電壓，以提高整體效率。

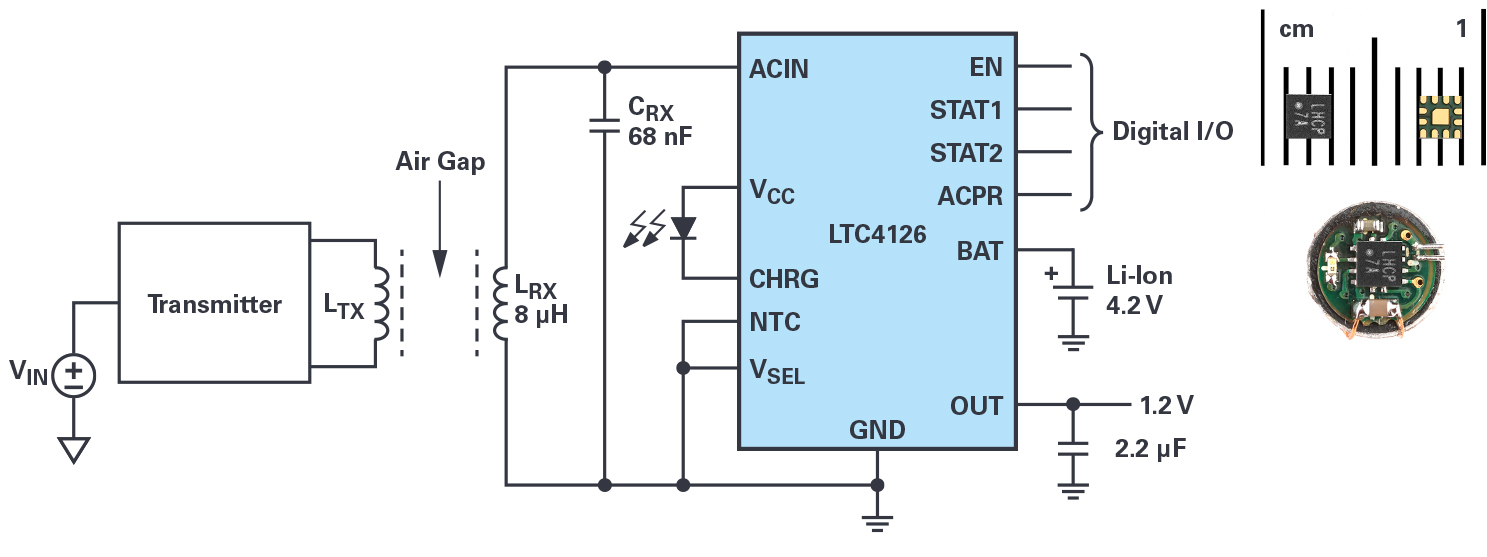

微型PCB板的完整應用電路

由于LTC4126的高度集成式設計，只需幾個外部組件即可創建完整的無線充電器接收器解決方案。在直徑為6 mm的應用板上，可將整個設計安裝在助聽器或耳塞的內部。

單晶體管ZVS諧振無線功率發射器

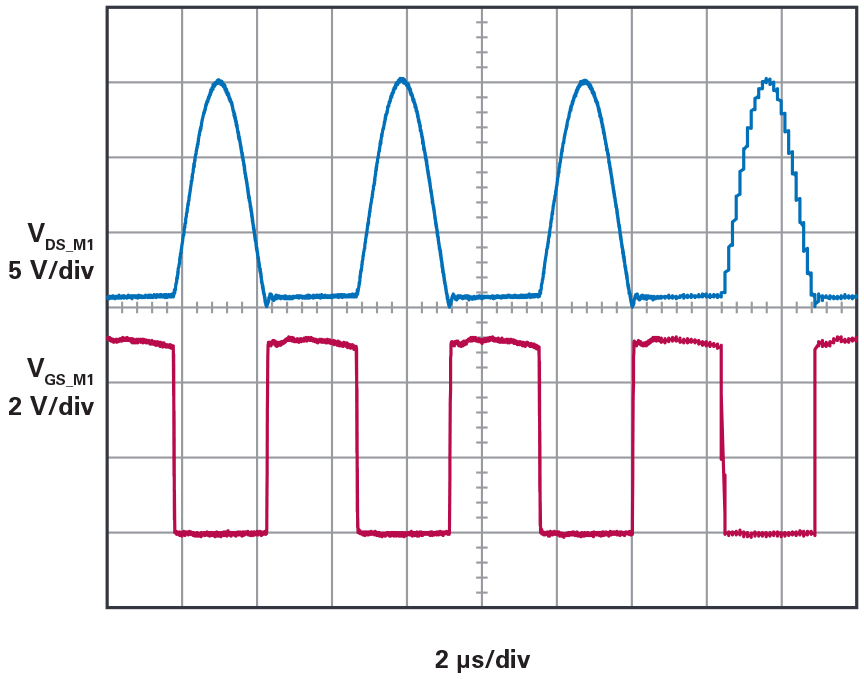

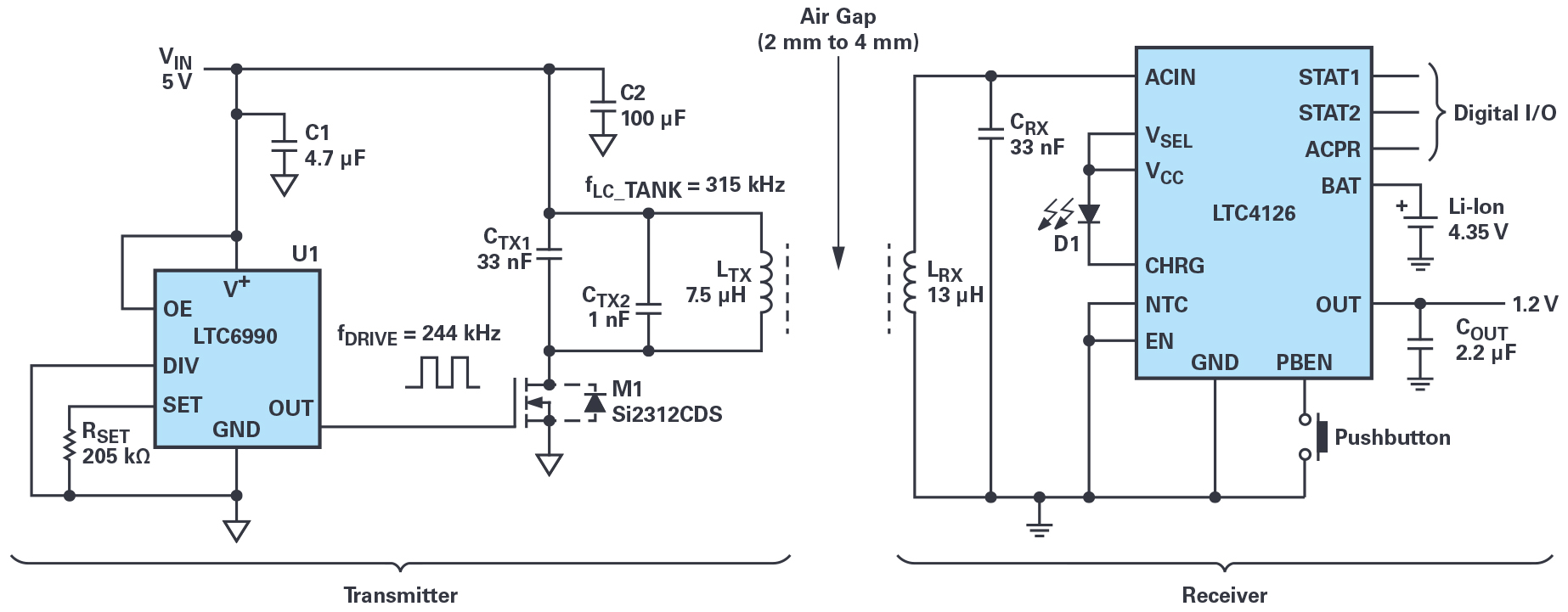

圖4中所示的單晶體管發射器是使用LTC6990作為振蕩器來驅動低功率晶體管的簡單諧振電路。為實現ZVS操作，發射器諧振回路頻率設置為振蕩頻率的1.29倍。通過這種方式，大幅減少了開關損耗，并提高了整體無線充電效率。此發射器只需幾個組件，并可安裝在小型外殼中。

結論
LTC4126是受到良好保護、高度集成、極其緊湊的無線充電器接收器解決方案，是可穿戴設備的理想選擇。將LTC4126（可穿戴設備端）與基于LTC6990（充電站端）的ZVS單晶體管發射器組合在一起，可輕松實現完整的無線充電解決方案。基于這些設備的完整解決方案具有低功耗和低成本。

作者簡介
Wenwei Li是位于馬薩諸塞州切姆斯福德ADI公司的電源產品應用工程師。他于2014年獲中國長沙湖南大學的工學學士學位，于2016年獲俄亥俄州立大學哥倫布分校碩士學位。
