Linear推出雙通道2.5A 或單通道5A降壓型微型模塊穩壓器LTM4622
2015-07-23 21:55:37 未知 |
Linear推出雙通道 2.5A 或單通道 5A 降壓型微型模塊 (μModule) 穩壓器 LTM4622，并采用了小型和超薄封裝。解決方案僅需要 3 個電容器和兩個電阻器，在單面 PCB 上占用面積不到 1cm2，在雙面 PCB 上占用面積不到 0.5cm2。LTM4622 采用 6.25mm x 6.25mm x 1.82mm LGA 封裝，內置了開關 DC/DC 穩壓器、MOSFET、電感器和支持性電路。超薄封裝允許 LTM4622 安裝在 PCB 背面，從而在 PCB 正面為存儲器和 FPGA 等組件騰出了空間。這使得 LTM4622 適合于高度受限的系統，例如 PCIe 和用于嵌入式計算系統中 AdvancedTCA 載波卡的高級夾層卡 (AMC)。
LTM4622 提供兩路獨立的 2.5A (峰值 3A) 輸出，允許電流均分以提供高達 5A 的負載電流。多個器件可以均分電流，以提供更大的輸出電流。該器件的輸入電源電壓范圍為 3.6V 至 20V，還可配置為采用 3.3V 輸入電源工作。LTM4622 的輸出電壓范圍為 0.6V 至 5.5V。在 –40°C 至 125°C 溫度范圍內，輸出電壓的總體 DC 準確度保證在 ±1.5%，其中包括負載和電壓調節。LTM4622 的千片批購價為每片 7.15 美元。

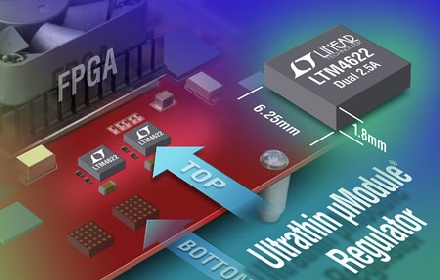

照片說明：雙通道 2.5A 超薄微型模塊穩壓器
性能概要：LTM4622
·雙通道 2.5A (峰值為 3A) 或單通道 5A 超薄 μModule 降壓型穩壓器
·3.3V 至 20V 輸入，0.6V 至 5.5V 輸出
·小型封裝：6.25mm x 6.25mm x 1.82mm LGA
·在整個電壓、負載和溫度 (–40°C 至 125°C) 范圍內的最大總體 DC 誤差為 ±1.5%
