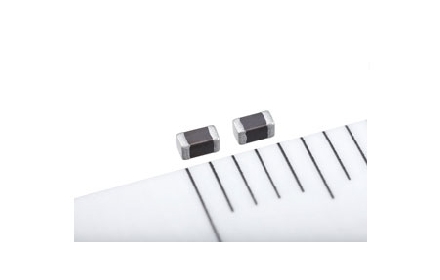

TDK開發出最適合作為NFC用線圈的支持低損耗大電流的積層電感器MLJ1608系列
2015-05-20 12:50:00 未知 |
TDK株式會社（社長：上釜 健宏）開發出最適合作為NFC用線圈的支持低損耗大電流的積層電感器MLJ1608系列，并將于4月開始批量生產。
近年來，隨著智能手機以及平板電腦和數碼照相機的高性能化，搭載NFC電路的電子設備逐漸增多。在NFC電路中在控制IC與天線之間加裝LC濾波電路，此處使用的線圈要求為窄公差電感，且具有在13.56MHz的通信頻率下的High-Q特性。而且，為了在通信時產生 100～300mA左右的交流信號，還需要在通電狀態下保持穩定的特性。
MLJ1608系列使用新開發的使用低損耗鐵素體材料，在交流信號條件下通電時也實現了高于同形狀的卷線線圈的低損耗特性。另外，還改善了鐵素體材料的重疊特性，在流經NFC電路的最大為300mA左右的電流下，能夠確保與卷線線圈同等的特性。當然也確保了電感的窄公差、High-Q、磁屏蔽特性，成為了滿足NFC用線圈所要求的全部特性的產品。
電感擴展了160nH～560nH，同時也在開發針對低耗電用NFC-IC和小型化要求的MLJ1005系列電感器。
| 系列名 | 電感［nH］ @25MHz | 直流電阻 ［Ω］ | 額定電流1 ［mA］ | 額定電流2 ［mA］ |
|---|---|---|---|---|
| MLJ1608 | 160 ～ 560 | 0.12 ～ 0.40 | 550 ～ 750 | 400 ～ 700 |
額定電流1： 基于電感變化率的情況下（低于標準值10%）
額定電流2： 基于溫度上升的情況下（溫度升高25℃）
