ST推出市場上最小的單片雙通道濾波器

2015-04-06 20:30:30 本站原創

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

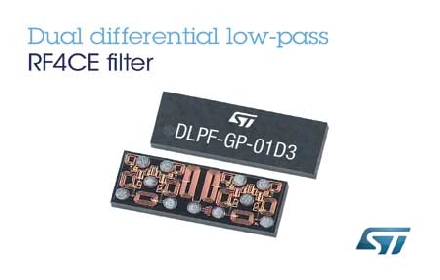

在ZigBee^® RF4CE[1]遙控器和機頂盒、電視機、家庭網關、報警器和照明燈具內，意法半導體（STMicroelectronics，簡稱ST；紐約證券交易所代碼：STM）的新產品DLPF-GP-01D3集成式雙通道差分濾波器（dual differential filter）可取代多達16個分立貼片器件，可節省35mm²印刷電路板面積，多出的額外空間讓設計人員可以自由選擇簡化電路板布局，縮減產品尺寸，或增加新功能。

DLPF-GP-01D3是深受市場歡迎的GreenPeak GP540 / GP561 RF4CE通信控制器的阻抗匹配（impedance-matched）配套芯片。這兩款控制器可在印刷電路板上集成低成本信號層，DLPF-GP-01D3引腳可在濾波器與控制器之間設計短直的信號線、地線以及公用線（common connection）。

在2400-2500MHz頻率范圍外，這兩個集成式濾波器通道提供出色的衰減性能（attenuation），且?guī)?nèi)（in-bandwidth）的插入損耗（insertion loss）及回波損耗（return loss）都非常低。意法半導體擁有的卓越性能有助于設計人員達到ZigBee RF4CE規范要求。而優異的信號完整性歸功于意法半導體的集成式無源器件（IPD, Integrated Passive Device）技術和非傳導型玻璃基片。

此外，DLPF-GP-01D3單片解決方案還能簡化電路設計，大幅降低物料清單（BOM, Bill Of Materials）成本。僅1.2mm x 3.4mm的封裝面積，加上回流焊之后不足560μm的高度，使其成為GreenPeak GP540 / GP561配套濾波器市場上最小的雙通道低通濾波解決方案。現在，完整的濾波電路在印刷電路板上所占的面積不足傳統分立器件濾波器解決方案的十分之一。
