Linear推出低功率16位、25Msps至125Msps模數轉換器系列
2010-11-25 20:07:24 本站原創凌力爾特公司 (Linear Technology Corporation) 推出 3 個低功率 16 位、25Msps 至 125Msps 模數轉換器 (ADC) 系列，這些模數轉換器消耗的功率約為其他同類 16 位解決方案的一半。LTC2165 和 LTC2185 系列分別為單通道和雙通道同時采樣并行 ADC，可提供全速率 CMOS 或雙數據速率 (DDR) CMOS / LVDS 數字輸出選項，并具有可編程數字輸出定時、可編程 LVDS 輸出電流和任選的 LVDS 輸出終端。LTC2195 系列包括具串行 LVDS 輸出的雙通道、同步采樣 ADC。每個 ADC 系列都提供了一種引腳兼容的轉換器選擇，采樣速率范圍為 25Msps 至高達 125Msps，并專為在額定速度條件下實現極低功耗而優化。它們擁有廣受歡迎的特點，例如：凌力爾特的數字輸出隨機函數發生器和交替位極性 (ABP) 模式，旨在盡量減少數字反饋。這些低功率 16 位 ADC 使設計師能提高性能，同時保持手持式測試設備和儀表、雷達/LIDAR、便攜式醫療成像設備、PET/SPECT 掃描儀、智能天線系統以及各種低功率通信系統等應用的便攜性。
雙通道器件 LTC2185 / LTC2195 和單通道器件 LTC2165 的功耗為每通道 185mW (在 125Msps)，并提供了 76.8dB 的信噪比 (SNR) 性能和 90dB 的 SFDR (在基帶)。引腳兼容版本提供的速率包括25Msps、40Msps、65Msps、80Msps 和 105Msps，功耗僅為每通道 1.5mW/Msps 左右。通過將這些器件置于備用 (20mW) 或停機 (1mW) 模式，還可以進一步節省功率。550MHz 的全功率模擬帶寬和 0.07psRMS 的超低抖動允許以卓越的噪聲性能進行 IF 頻率欠采樣。
這些器件采用緊湊的 QFN 封裝，靈活的接口可盡量減少引腳數并使 FPGA 的布線更容易，設計師可以從中受益。這些系列的器件從現在到 2011 年 2 月會陸續推出，現在可通過凌力爾特的當地辦事處查詢演示電路板和樣品情況。單通道 125Msps 器件的千片批購價為每片 60.00 美元。完整的產品系列可查看以下網址：www.linear.com.cn/HSADC。

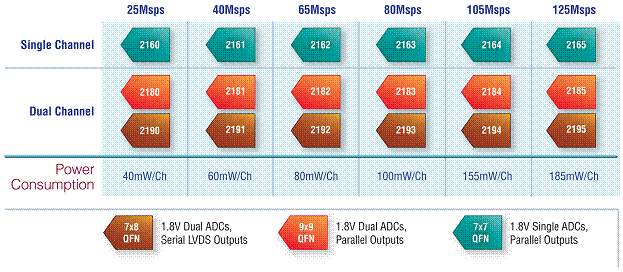

照片說明：完整的 16 位并行和串行接口 ADC 系列
性能概要：LTC2165 / LTC2185 / LTC2195
·16 位、25Msps 至 125Msps ADC
·76.8dB SNR，90dB SFDR
·低功率：每通道185mW (125Msps)
·單 1.8V 電源
·靈活的數字接口：
oLTC2185 / LTC2165：CMOS、DDR CMOS 或 DDR LVDS 輸出
oLTC2195：串行 LVDS
·可選輸入范圍：1VP-P 至 2VP-P
·550MHz 全功率帶寬 S/H
·可選數據輸出隨機函數發生器
·可選時鐘占空比穩定器
·停機和打盹模式
·用于配置的串行 SPI 端口
·48 引腳 (7mm x 7mm) QFN 封裝 (LTC2165)
·64 引腳 (9mm x 9mm) QFN 封裝 (LTC2185)
·52 引腳 (7mm x 8mm) QFN 封裝 (LTC2195)
