大聯大世平集團推出基于微源半導體、中科藍訊和艾為電子產品的TWS耳機充電倉方案
2023-03-15 08:17:02 IT之家2023年3月14日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于微源半導體（LPS）LP7810QVF、LP5305QVF、LPB1003B5F芯片和中科藍訊（Bluetrum）AB132A MCU以及艾為電子AW86504STR霍爾傳感器的無線耳機充電倉方案的TWS耳機充電倉方案。

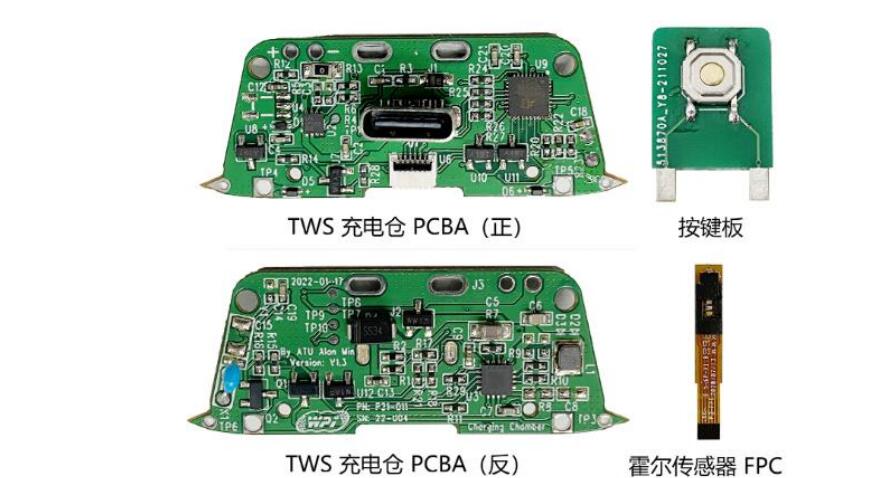

圖示1-大聯大世平基于微源、中科藍訊和艾為產品的TWS耳機充電倉方案的展示板圖
近幾年，TWS耳機的銷售量逐年遞增。據Canalys數據報告顯示，2022年Q1全球品牌TWS耳機出貨量已經達到了6800萬臺。與此同時，作為TWS耳機重要配件的充電倉也迎來了快速發展時期。對于TWS耳機充電倉的設計，工程師最需要考慮的就是充電時間與續航能力的問題。對此，大聯大世平基于微源LP7810QVF、LP5305QVF、LPB1003B5F芯片、中科藍訊 AB132A MCU以及艾為AW86504STR霍爾傳感器推出了TWS耳機充電倉方案，可幫助工程師創建兼具簡潔與高效的TWS快充系統，從而提高產品續航能力。

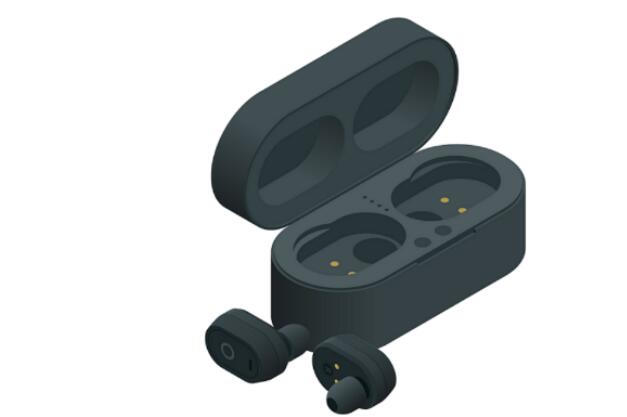

圖示2-大聯大世平基于微源、中科藍訊和艾為產品的TWS耳機充電倉方案的場景應用圖
微源半導體是行業先進的模擬芯片設計公司，其專注于以電源管理芯片為主的模擬芯片領域。本方案中采用的LP7810QVF是一款高效的充電管理IC，其內置30V輸入耐壓，具有充電、升壓、NTC管理、LDO以及多重保護電路。并具有耳機雙通道獨立入倉檢測，支持與耳機雙向通信，充電參數可通過I2C總線設置，并能在特定事件發生時給MCU發送中斷信號，最大化電池壽命。
LP5305QVF是一款具有高集成度的過壓/過流保護芯片，具有高達30V的耐壓和85V的輸入過壓保護，可使系統免受異常高輸入電壓的影響。此外，LP5305QVF還可以實時監測電池電壓，當電池電壓超過4.35V時，IC將關閉MOS，進一步保護系統。
除此之外，本方案還采用了中科藍訊的AB132A MCU以及艾為電子的AW86504STR霍爾傳感器。中科藍訊AB132A MCU基于32 bit RISC-V內核，主頻可達120MHz。其內置4路低功耗電容觸摸按鍵以及軟開關PMU電路，支持PWRKEY按鍵喚醒與5V充電喚醒功能。不僅如此，AB132A還內置了Codec（編譯碼器），具有95dB的高性能立體聲DAC信噪比。在封裝設計上，此產品采用4mm×4mm QFN32封裝，有助于產品小型化設計。
隨著TWS耳機的快速增長，TWS耳機品牌呈現百家爭鳴的局面，眾多新品層出不窮為TWS市場注入源源不斷的活力。在這種趨勢下，TWS耳機充電倉也成為品牌打造差異化的一大方向。從簡單的充放電功能發展到智能充電倉，大聯大世平將緊跟消費者需求，并結合原廠創新產品，持續推出高質量解決方案，助力品牌將想法快速落實。
核心技術優勢：
? 支持30V耐壓，內置OVP保護、輸出過流保護；
? 支持充放電參數獨立配置：
? 充電電流和恒壓充電電壓可配置；
? 放電電流和放電電壓可配置；
? 放電截止電流可配置；
? 支持負載檢測和雙向通信；
? 支持特定事件觸發的中斷信號；
? VOL / VOR輸出的電壓動態跟隨耳機的電池電壓；
? 支持休眠狀態下5V常供電或2.7V電壓常供電。
方案規格：
? 2層Layout板，尺寸可根據TWS充電倉結構進行調整；
? 支持30V耐壓，內置OVP保護、輸出過流保護；
? VOL / VOR支持負載檢測和雙向通信：
? 充電倉開蓋即處于2.7V通訊電壓，可發送左右耳信息和充電倉電池電量信息；
? 充電倉開蓋長按充電倉按鍵3s，擦除藍牙配對信息；
? 耳機電池滿電后，充電倉會發指令讓耳機關機；
? 充電倉關蓋 VOL / VOR輸出 2.7V負載檢測電壓，檢測到有負載，進入充電。
? VOL / VOR輸出的電壓動態跟隨耳機的電池電壓；
? 充電倉休眠和功耗：
? 可支持休眠狀態下5V / 2.7V電壓常供電，用于適配常開型或關斷型耳機；
? 放電電流（即給耳機充電時的充電倉電流）：40mA；
? 放電結束電流：10mA；
? 休眠電流：20μA（耳機開機放入充電倉充滿后休眠電流）；
? NTC支持充放電保護，默認0 ~ 45℃充電；小于-10℃，大于60℃放電保護。
