微機電系統 (Micro-Electro-Mechanical Systems, MEMS) 是迄今最具潛力的 CMOS 傳感器與驅動器電子器件集成解決方案。通過在 200mm 的單晶頂層硅下提供氧化埋層，SOI 襯底能夠?yàn)閯?chuàng)新的 MEMS 器件設計提供更多可能。

來源：Soitec

不斷增長的 MEMS 市場

MEMS 通常被定義為一種產品或工藝，可應用于廣泛的市場。據市場分析專家 Yole 預測，MEMS 全球市場規模到 2026 年將達到 182 億美元。MEMS 將覆蓋消費、汽車和工業等領域，終端產品也將涉及極為廣泛的應用與功能，包括麥克風、耳機、陀螺儀、噴墨打印機、壓力傳感器、氣體傳感器等。截止 2024 年，全球 MEMS 器件將達到約 200 億顆，這對主攻 150mm 和 200mm 晶圓的代工廠來說意味著巨大的商機。

在這個活躍的市場中，SOI（絕緣體上硅）晶圓為 MEMS 技術提供了一種智能解決方案，助力提升器件的工藝效率、良率及穩定性。

MEMS：從模擬世界進入數字系統的大門

傳感器被用于捕捉模擬世界的信息，并將物理測量值轉換為電信號，隨后通過數字系統進行處理。在此基礎上，可以應用人工智能軟件層來提升應用的性能。

MEMS 芯片與其他關鍵功能共同集成以應對各種環境限制，使其能夠捕捉或傳播現實生活中的各種物理效應。

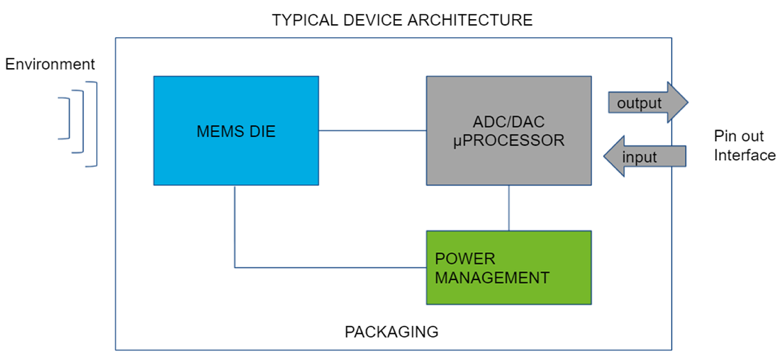

MEMS 器件的主要功能模塊

該工藝節點的能力提升和性能優化為設計者提供了多種選擇，包括混合解決方案或封裝內的芯片堆疊。在理想條件下，使用優化 CMOS 工藝節點并將所有傳感器共同集成到單個芯片上的“復合型傳感器”，體現了集成的最高水準。

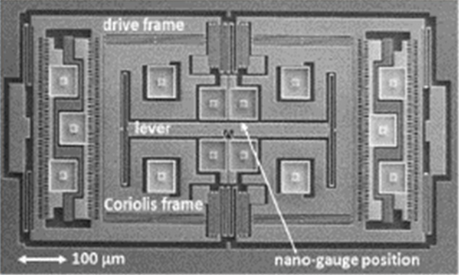

采用 SOI 優化襯底的 MEMS（來源：CEA-Leti）

這種尖端的工藝采用 SOI 解決方案，通過顛覆性的方法將多個傳感器集成于同一芯片上。 例如，高級陀螺儀將加速度計、壓力傳感器和精密振蕩器集成于一體。

SOI 襯底優勢何在？

SOI 晶圓由單晶頂層硅、氧化埋層（用于隔離體硅）和體硅組成。Soitec 的優化 Smart Cut? 解決方案能讓設計人員得到獨特且極其均勻的 SOI 層，從而在 MEMS 設計中實現多種用途。Soitec 可根據需求為頂層和基底提供不同的摻雜水平，最終獲得不同的材料電阻率。

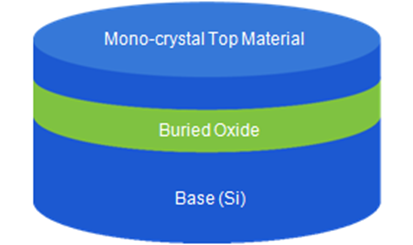

SOI 襯底結構

頂層硅顯然是 MEMS 中最敏感的部分，它是晶圓結構中的有源層，能夠識別、監測與量化物理效應。采用 Smart Cut 技術生產的 SOI 晶圓硅薄膜，能夠符合標準嚴格的厚度、粗糙度和其他幾何參數規范，確保設計能夠滿足最苛刻的終端應用要求和 MEMS 產品要求。而且，通過外延沉積技術，頂層硅的厚度還可擴展至 20μm。

氧化埋層的選擇性蝕刻（范圍從 300nm 到 3.9μm）能夠獲得厚度精確的單晶頂層硅薄膜，設計人員可由此構建諸如薄膜、懸臂梁或其他智能傳感器類型的器件。MEMS 結構中的氧化埋層還可用于隔離電子器件與基底。

厚度和均勻性是關鍵的 SOI 差異性參數，決定了是否能為先進的 MEMS 器件（例如 CMUT）提供可復制的生產工藝。憑借 Smart Cut 技術，設計人員可以實現 MEMS 器件的最小化，并且更好地控制潛在的工藝偏差以及提高良率。

Soitec 的 Smart Cut 工藝是唯一能夠高度控制嚴格均勻性的 SOI 襯底技術，從而實現超薄的 SOI 襯底。對于較厚的 SOI 層，借助外延沉積層等技術，Soitec 的 200mm 晶圓可以實現豐富的功能組合。

Soitec 還考慮在極小的腔體上進行 Smart Cut 沉積，以滿足超聲或光子傳感器等要求更加嚴苛的應用。

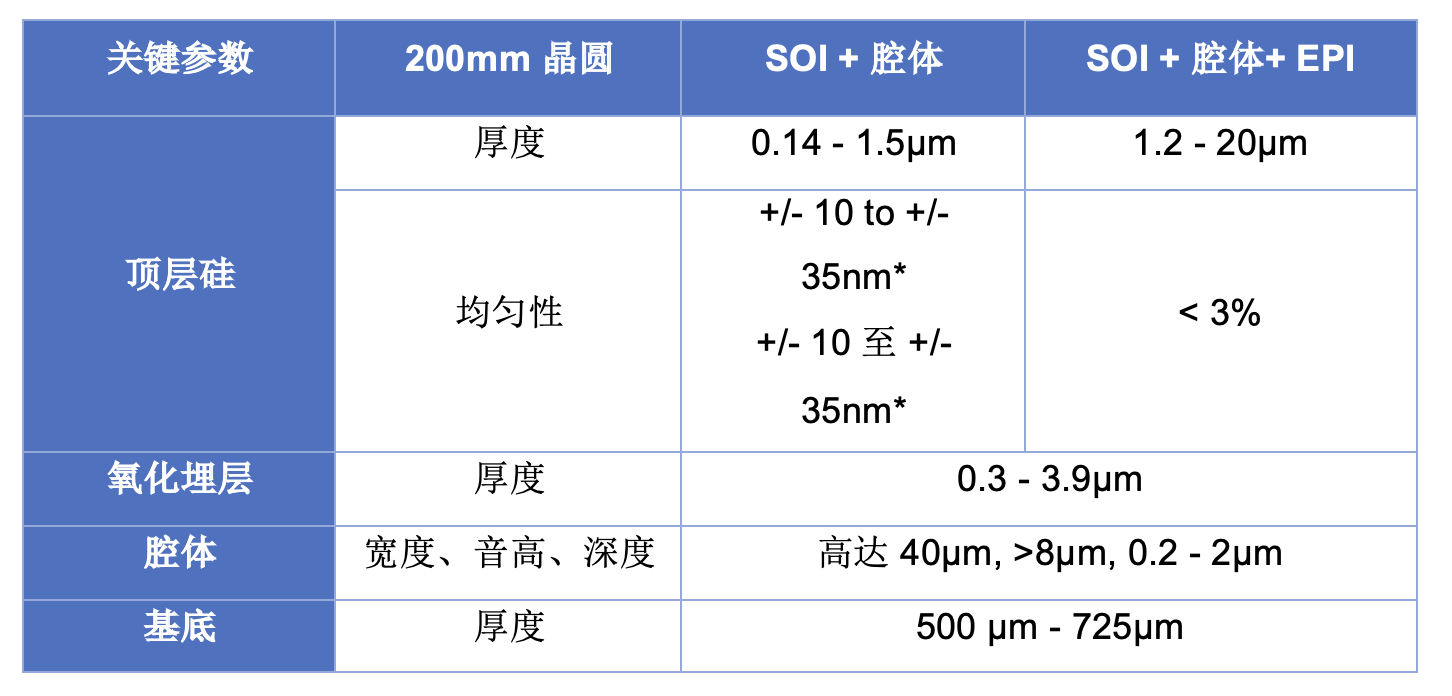

Soitec 豐富的產品組合

總結

SOI-MEMS 襯底為需要超薄 SOI 單晶和嚴格均勻性的先進 MEMS 器件提供了真正的差異化設計。Soitec 擁有豐富的產品組合，SOI 層厚度從 140nm 到 20μm 不等，氧化埋層厚度可達 3.9μm，SOI 層和基底晶圓的電阻率根據要求可降至 0.01Ohm.cm。

從原型設計到 200mm 晶圓的大批量生產，Soitec 上海辦公室可幫助客戶選擇最佳方案，并提供最優服務。

憑借豐富的材料產品，如 SOI、SiC、GaN 或化合物半導體，Soitec 可供應數百萬的 150mm、200mm 和 300mm晶圓，服務于汽車和工業、移動通信和智能設備市場。

關于Soitec

法國 Soitec 半導體公司是設計和生產創新性半導體材料的全球領先企業，以其獨特的技術和半導體領域的專長服務于電子和能源市場。Soitec在全球擁有約 3,500 項專利，在不斷創新的基礎上滿足客戶對高性能、低能耗以及低成本的需求。Soitec 在歐洲、美國和亞洲設有制造工廠、研發中心和辦事處。Soitec 全力致力于可持續發展，于 2021 年將可持續發展納入企業宗旨：“我們提供科技創新的土壤，賦能電子設備的智能和節能，締造可持續的美好生活。 ”
