172nm晶圓光清洗方案 助力半導體國產替代
2025-04-24 08:36:30 EETOP在半導體制造中，清洗工藝貫穿于光刻、刻蝕、沉積等關鍵流程，并在單晶硅片制備階段發揮著重要作用。隨著技術的發展，芯片制程已推進至28nm、14nm乃至更先進節點。
晶圓對微小污染物的敏感性也顯著增強。每一道工序前，晶圓表面都需清除顆粒、有機物、金屬雜質和氧化層等污染物，以確保后續制程的順利進行。以7nm及以下制程工藝為例，若晶圓表面每平方厘米存在超過3個0.5nm粒子，良率可能下降12%-18%。
國產替代提速，破解172nm光源依賴
晶圓表面清洗作為先進制程中的關鍵工序，正朝著高效、低損的方向不斷演進。針對納米級有機污染物，172nm準分子紫外光清洗技術提供了一種非接觸、高精清潔的解決方案，逐漸成為行業應用和技術發展的重點方向。
然而，該技術所依賴的172nm準分子光源長期依靠進口，面臨成本高、供應不穩定、技術封鎖等問題。隨著全球產業鏈重構和供應鏈安全意識提升，國產替代需求愈加迫切。
廣明源172nm晶圓光清洗方案：高效、非接觸、精細化
該技術通過172nm高能紫外光激發有機物產生自由基，并與氧自由基發生光敏氧化反應，能有效將污染物分解為水和二氧化碳，從而達到原子級潔凈度。

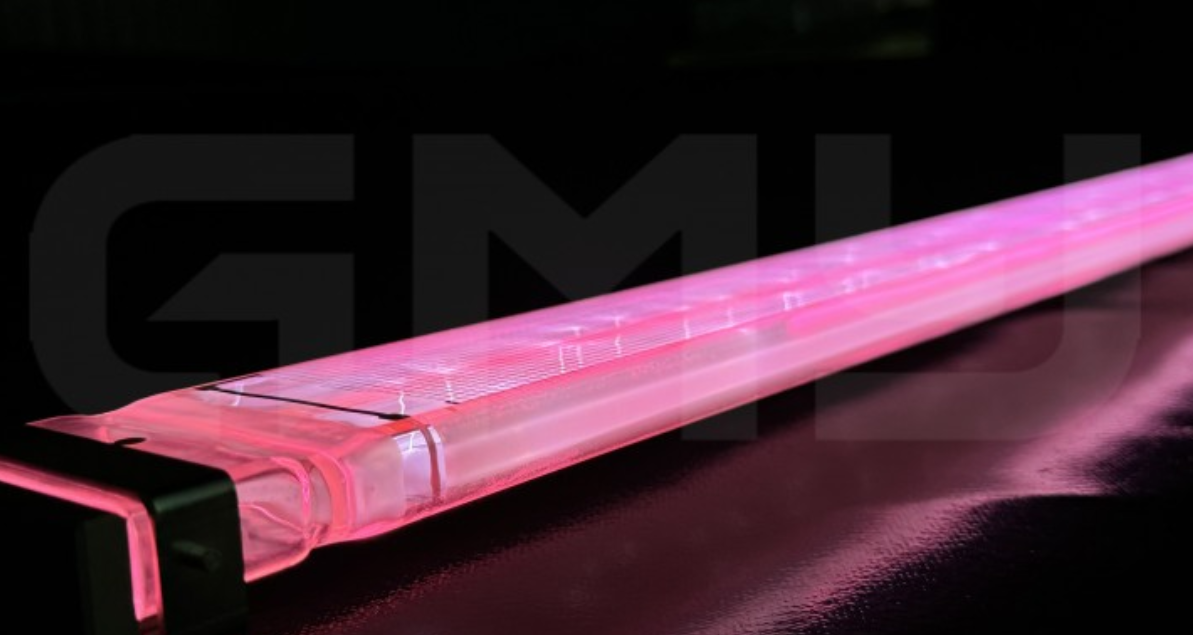

172nm平板型光源

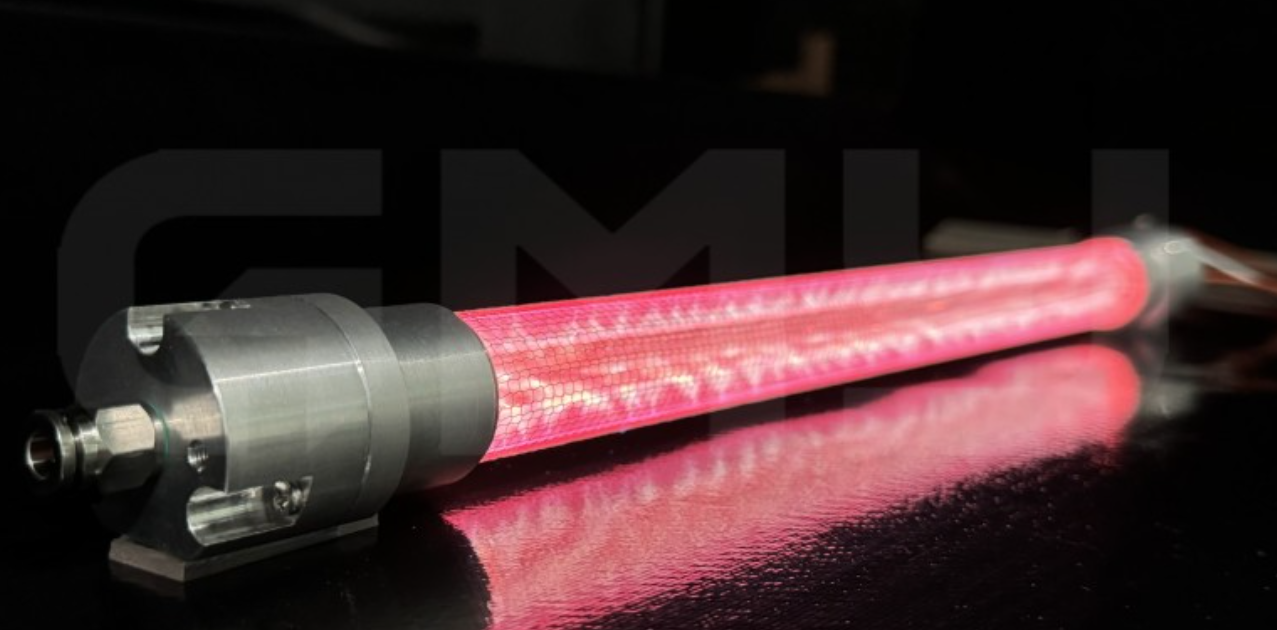

172nm網狀電極圓管光源
技術優勢：
√ 非熱處理：冷光源技術，避免熱應力，適用于熱敏材料。
√ 高效清潔：可有效去除納米級有機殘留，提升工藝良率。
√ 穩定性好：長壽命設計，性能穩定可靠。
√ 交付可靠： 資深172nm準分子光源及設備制造商，交付有保障。
√ 靈活定制：可根據客戶需求提供定制化設備和解決方案。
適用領域：
√ 半導體晶圓清洗與去膠
√ 光學透鏡清潔
√ LCD/OLED的TFT生產（去除光刻膠殘留）
√ 高精度PCB表面處理
172nm紫外線晶圓光清洗模組
該模組專為晶圓光清洗設計，可高效去除納米級有機污染物和殘留膠質，提升后續鍍膜/鍵合等工藝良率。
√ 長壽命設計：通過陰極材料優化和氣體配比控制，確保2500小時穩定輸出。
√ 無損傷處理：冷光源特性，避免熱應力導致晶圓翹曲。
√ 冷卻方式：風冷/水冷可選，根據產線潔凈度要求靈活配置。
推動光清洗設備國產替代，服務高端制造產業

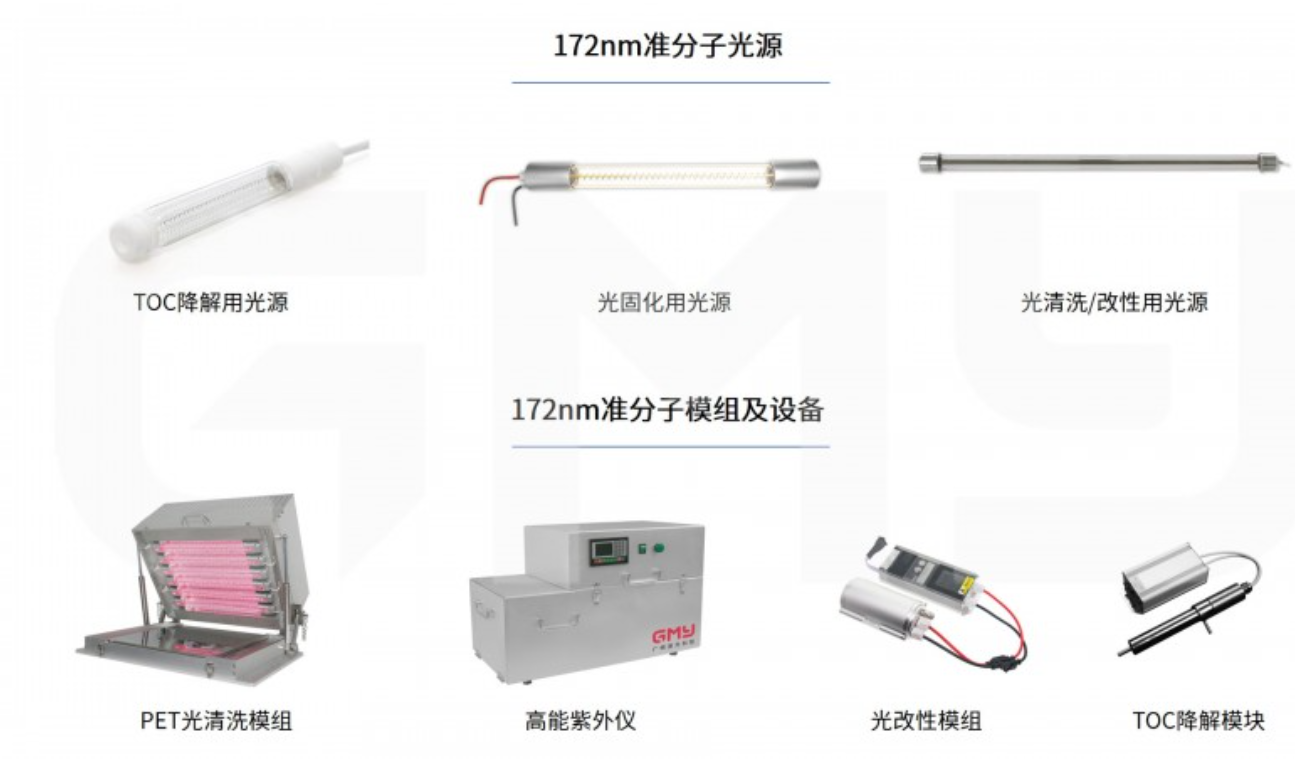

廣明源深耕光科技應用的研發與制造二十多年，專注172nm準分子光源及設備/模組的研發，覆蓋光清洗、光固化、光改性、純水處理等多個關鍵領域。依托成熟的研發創新、設備設計與定制能力，廣明源可提供從實驗驗證到量產階段所需的核心光部件與解決方案，助力國內高端制造實現自主可控，保障產業鏈安全穩定。
