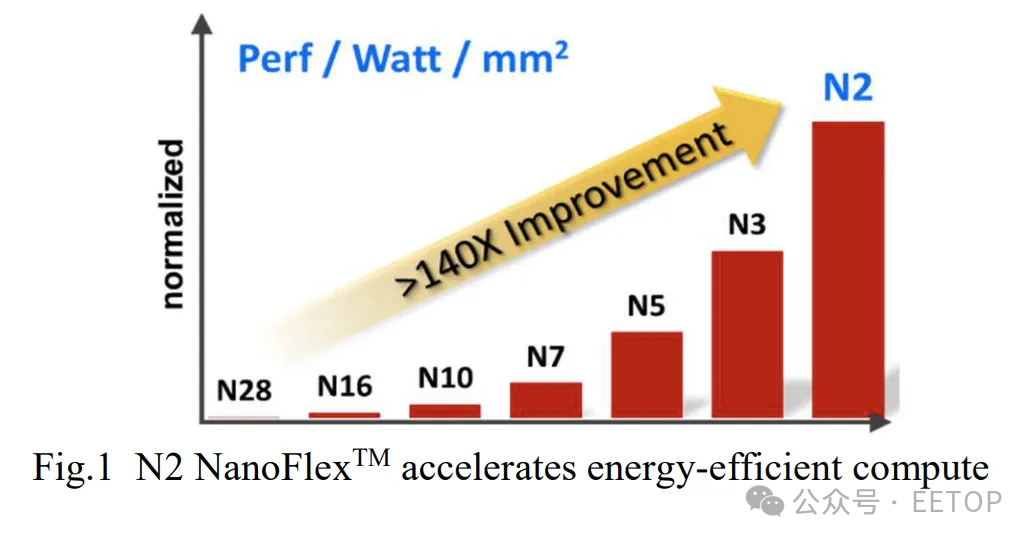

全柵極納米片晶體管允許設計師調整通道寬度，以在性能和功耗效率之間實現平衡。此外，臺積電的N2制程引入了N2 NanoFlex DTCO，使設計師能夠開發面積最小且功耗效率優化的短單元，或者性能優化的高單元。這項技術還包括六種閾值電壓級別（6-Vt），覆蓋200mV范圍，通過臺積電第三代基于偶極子的整合技術實現，涵蓋n型和p型偶極子。

N2的技術亮點：

N2在工藝和器件層面引入的創新不僅通過優化片厚、結、摻雜激活和應力工程提高了晶體管驅動電流，還通過降低有效電容（Ceff）實現了業界領先的能效。這些優化共同帶來了N型和P型納米片晶體管分別約70%和110%的I/CV速度提升。

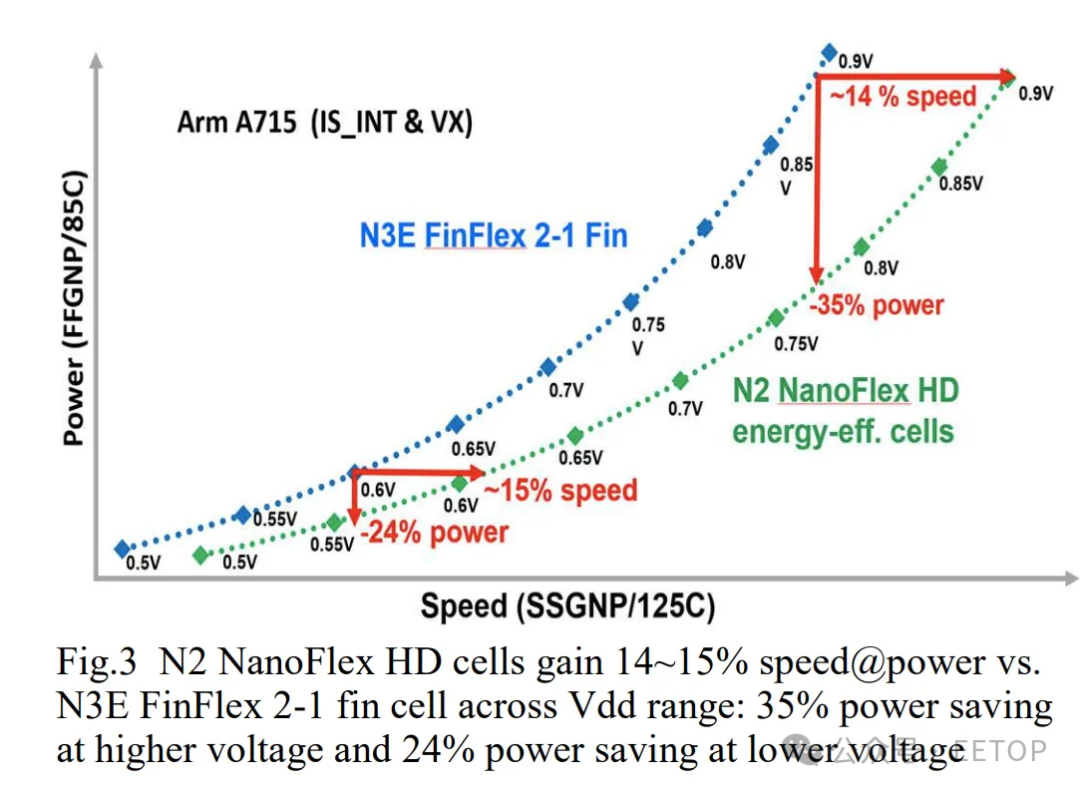

與FinFET相比，N2納米片晶體管在0.5V至0.6V的低電壓范圍內提供了顯著更高的每瓦性能。工藝和器件優化使時鐘速度提升約20%，同時在0.5V運行時待機功耗降低約75%。此外，結合N2 NanoFlex和多種閾值電壓選項（Multi-Vt），進一步增強了高邏輯密度下設計節能處理器的靈活性。

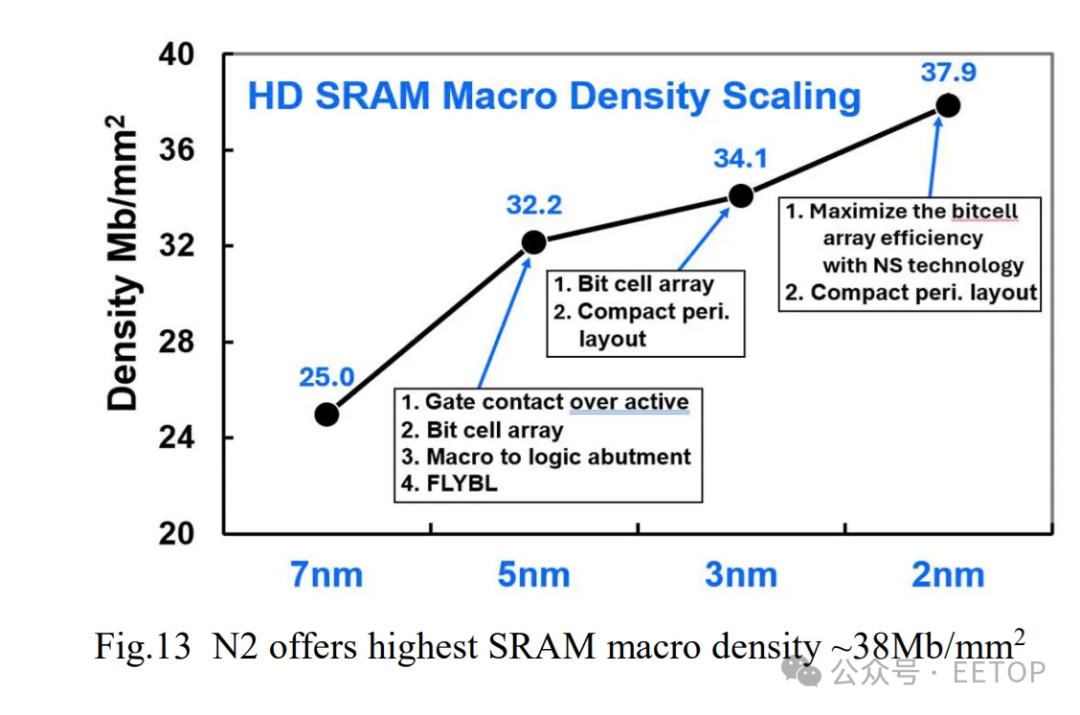

在靜態隨機存取存儲器（SRAM）方面，由于GAA納米片晶體管的閾值電壓波動（Vt-sigma）更小，N2實現了大約38Mb/mm2的2nm SRAM密度，創下新紀錄。相較于基于FinFET的設計，N2的最低運行電壓（Vmin）對于高電流（HC）宏單元降低了約20mV，而高密度（HD）宏單元降低了30-35mV。這些改進使SRAM在約0.4V的電壓下仍能夠穩定地進行讀寫操作，同時保持高良率和可靠性。

導線和電路優化：

除了新型晶體管外，N2制程采用全新的中間層（MoL）、后端層（BEOL）和遠后端層（Far-BEOL）導線，電阻降低了20%，性能效率進一步提升。N2的MoL引入了無阻擋層的鎢導線設計，垂直柵極接觸電阻減少55%，振蕩器頻率提高約6.2%。此外，第一金屬層（M1）采用一次EUV曝光和單次蝕刻工藝（1P1E），減少了復雜性、掩模數量，并提高了整體工藝效率。臺積電表示，M1的1P1E工藝將標準單元電容降低了近10%，節省了多個EUV掩模。

N2還將金屬（My）和通孔（Vy）電阻降低了10%，并為高性能計算（HPC）應用提供了超高性能MiM（SHP-MiM）電容器，其電容密度約為200fF/mm2，通過減少瞬態電壓下降（Voltage Droop），幫助實現更高的最大運行頻率（Fmax）。

3D堆疊支持：

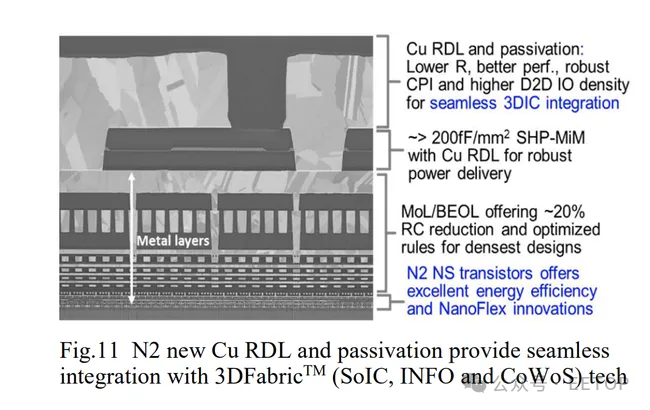

N2技術還引入了一種全新的銅RDL選項，配備平整鈍化層和貫穿硅通孔（TSV），優化用于正面對正面或正面對背面3D堆疊，SoIC鍵合間距為4.5μm，適用于人工智能（AI）、高性能計算（HPC）甚至移動設備設計。

投產時間：

臺積電計劃于2025年下半年開始N2制程技術的量產。
