A16制程技術的亮點

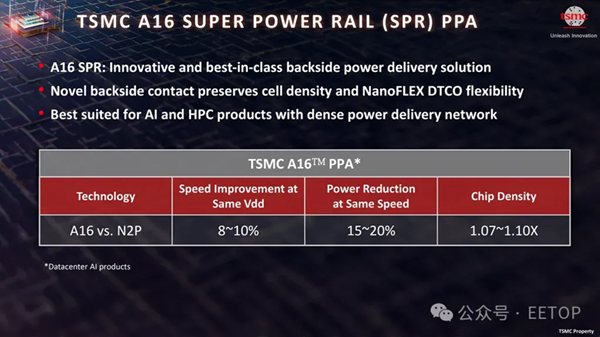

A16制程技術將采用全環繞柵極（GAAFET）納米片晶體管，其架構類似于臺積電的N2系列制程技術（2nm級）。此外，它還包含背面電源軌，用于提高電源傳輸效率并增加晶體管密度。與N2P制程技術相比，A16預計在相同電壓和復雜度下性能提升8%-10%，或者在相同頻率和晶體管數量下功耗降低15%-20%。臺積電還估計，針對高端AI處理器的設計，A16可實現芯片密度提升1.07倍至1.10倍，具體取決于晶體管類型和使用的設計庫。

根據臺積電設計解決方案探索與技術基準部門負責人王?。↘en Wang）介紹，從N2P遷移到A16的邏輯布局相對簡單，因為單元結構和大部分布局模式幾乎相同。

他說：“從N2P到A16的邏輯布局遷移其實非常直接，因為兩者的單元結構和大多數布局模式幾乎相同。A16的亮點之一在于，它繼承了N2的NanoFlex功能，通過調整器件寬度來實現最大的驅動強度?！?/span>

BSPDN（背面供電網絡）的優勢和挑戰

臺積電的超級電源軌（SPR）通過專用接觸直接連接晶體管的源極和漏極到背面供電網絡，極大地縮短了導線長度并降低電阻，從而最大化性能和功率效率。從生產角度來看，這種實現方式是迄今最復雜的BSPDN設計之一，甚至超過了Intel的Power Via。

然而，先進的BSPDN實現也意味著芯片設計師必須完全重新設計其電源傳輸網絡，采用新的布線策略。此外，由于芯片的熱點將位于一組導線的下方，散熱將變得更加困難，因此需要進行額外的熱量緩解設計。

設計采用背面供電網絡的芯片本質上意味著采用新的實現方法，包括設計流程本身的變化。王健提到了需要新的熱感知布線軟件、新的時鐘樹構造、不同的IR-Drop分析、不同的電源域以及新的熱分析簽核工具等。

EDA工具和設計生態支持

由于這一新實現流程的復雜性，需要新版EDA工具和仿真軟件的支持。盡管A16的節點類似于N2，許多工具已準備就緒，但目前主要EDA廠商（如Cadence和Synopsys）僅推出了“ pre-0.5版”工具。

王健表示：“A16是一項適用于復雜布線和高密度PDN設計的技術，但也帶來了新挑戰，因此需要額外的設計工作。我們的背面通孔VB（Backside Via）也需要在硅片上進行全面驗證。與此同時，我們正在開展全面的A16 EDA支持計劃，并將持續更新A16 EDA工具的狀態?！?/span>

總結來看，臺積電的A16技術雖然帶來了顯著的性能和功耗提升，但也提出了新的設計挑戰。該技術將成為高端AI處理器等復雜設計的強大工具，同時推動EDA工具與設計方法的進一步發展。
