ASML推出首款2nm Low-NA EUV光刻機
2024-03-14 12:01:02 EETOP狂熱的讀者傾向于關注使用前沿工藝技術制造的微電子產品，就英特爾而言，這意味著未來幾年將使用高數值孔徑極紫外 （EUV） 光刻技術。去年年底，ASML開始向英特爾交付其下一代EUV光刻機——首款高數值孔徑極紫外（EUV）Twinscan EXE：5000 High-NA EUV光刻系統，最近已經安裝在了英特爾俄勒岡工廠。英特爾還發布了一個炫耀視頻：
但是，英特爾的High-NA EUV目前僅用于研究和開發目的。不可否認，我們將在未來幾年內使用的絕大多數芯片都將還是使用Low-NA EUV光刻工具制造，而不是High-NA EUV。
這就是為什么ASML的最新公告特別引人注目的原因。ASML本周交付了其第一臺更新的Low-NA EUV Twinscan NXE：3800E光刻機，用于晶圓廠安裝。NXE：3800E是該公司0.33數值孔徑（Low-NA）光刻掃描儀系列的最新版本，旨在制造2nm和3nm級技術的芯片。
ASML 尚未公布該機器功能的完整細節，但該公司之前的路線圖表明，更新后的 3800E 將提供更高的晶圓吞吐量和更高的晶圓對準精度 - ASML 稱之為“匹配機器覆蓋”。根據該路線圖，ASML 預計使用其第五代低數值孔徑 EUV 掃描儀每小時可加工 200 片晶圓，這將標志著該技術的一個重要里程碑，因?yàn)?/span>EUV光刻技術的缺點之一是其吞吐率低于當今經過充分研究和調整的深紫外（DUV）機器。
對于 ASML 的邏輯和內存晶圓廠客戶（目前名單上總共只有大約六家公司）來說，更新的光刻機將幫助這些代工廠繼續改進和擴大其尖端芯片的生產。即使主要晶圓廠正在通過額外設施擴大運營規模，提高現有設施的吞吐量仍然是滿足產能需求以及降低生產成本（或至少控制生產成本）的重要因素。
盡管 EUV 光刻機并不便宜——一臺典型的光刻機成本約為 1.8 億美元，而 Twinscan NXE:3800E 的成本可能更高——但完全攤銷這些機器還需要一段時間。與此同時，交付更快的一代 EUV 光刻機將對 ASML 產生重大的財務影響，ASML已經享有作為這種關鍵工具的唯一供應商的地位。

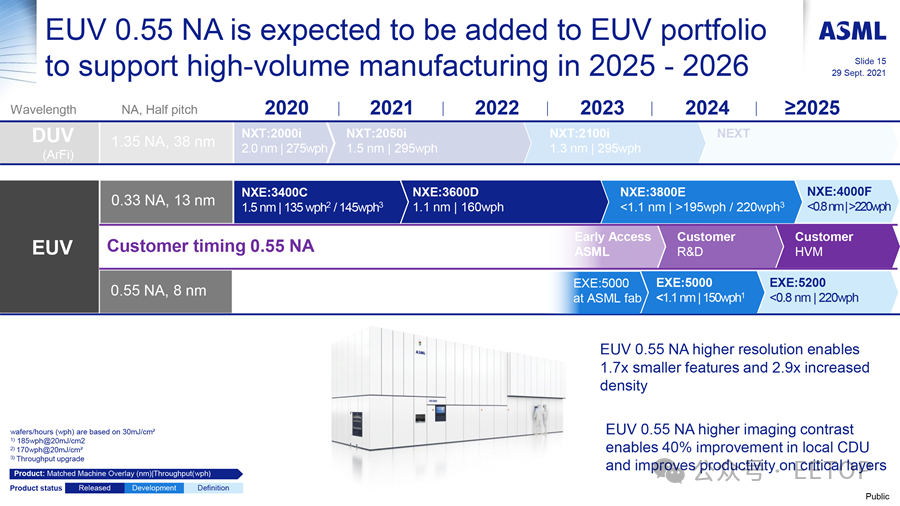

繼 3800E 之后，ASML至少還有一代低數值孔徑EUV光刻機Twinscan NXE：4000F正在開發中。預計將于 2026 年左右發布。
