大聯大品佳集團推出基于Infineon產品的3.3KW高功率密度雙向相移全橋方案
2024-01-05 08:45:29 EETOP2024年1月4日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于英飛凌（Infineon）XMC4200微控制器和CFD7 CoolMOS? MOSFET的3.3KW高功率密度雙向相移全橋方案。

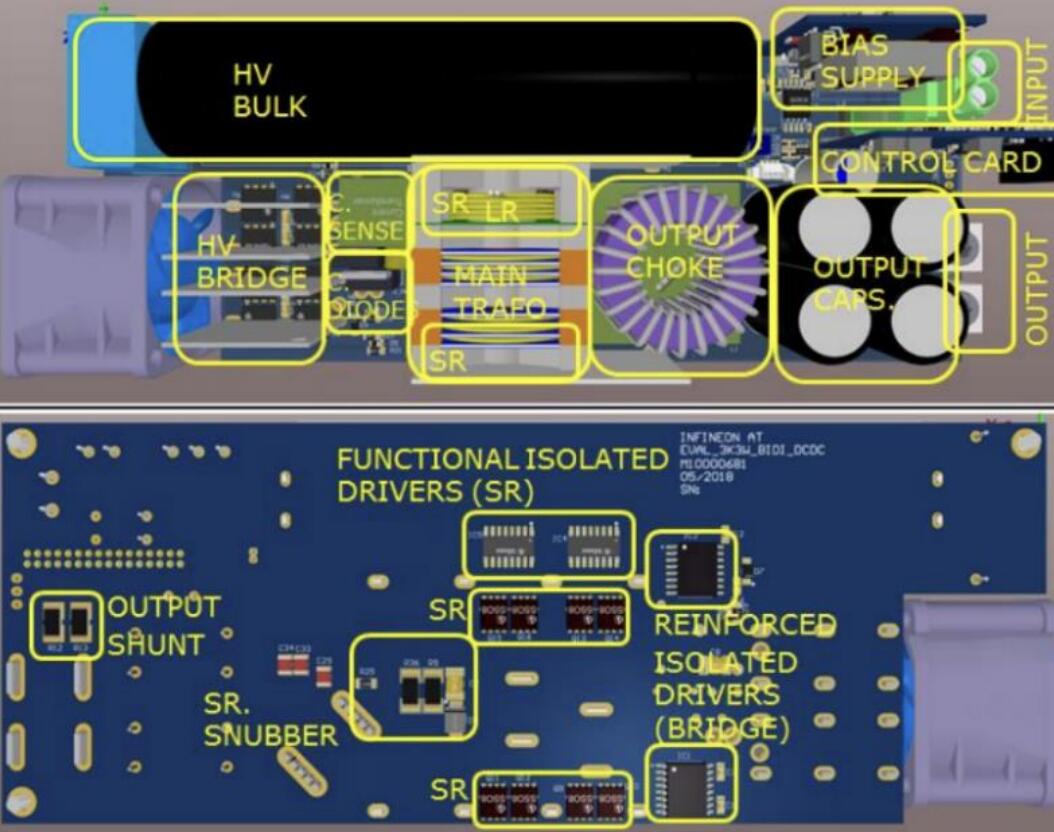

圖示1-大聯大品佳基于Infineon產品的3.3KW高功率密度雙向相移全橋方案的展示板圖
當前，全球對于可再生能源的關注度日益提高，作為一種可持續發展的清潔能源，太陽能已被廣泛應用于家庭、工業和商業等各個領域。然而，隨著太陽能的應用范圍進一步擴大，業內迫切需要更高效率的能源轉換技術來提升太陽能系統的性能。對此，大聯大品佳基于Infineon XMC4200微控制器和CFD7 CoolMOS? MOSFET推出3.3KW高功率密度雙向相移全橋（PSFB）方案，其通過先進的半導體器件及控制算法將PSFB拓撲設計的效率達到了全新水平。

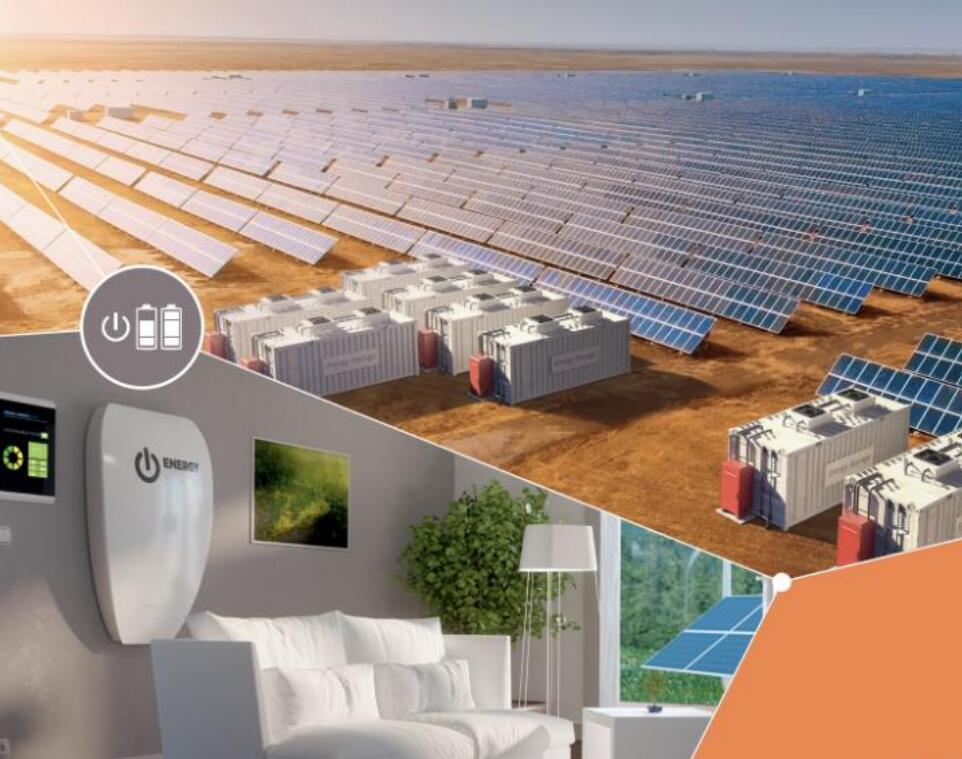

圖示2-大聯大品佳基于Infineon產品的3.3KW高功率密度雙向相移全橋方案的場景應用圖
XMC4200是一款基于Arm? Cortex?-M4內核的工業級微控制器，具有16位和32位Thumb2指令集、DSP/MAC指令、浮點單元、存儲器保護單元以及嵌套矢量中斷控制器。內部集成了16KB引導ROM，擁有多達16KB高速程序存儲器、24KB高速數據存儲器和256KB帶閃存以及豐富的通信外設，能夠在嚴苛的工業環境中實現出色的性能。
CFD7 CoolMOS? MOSFET是Infineon旗下CFD7系列具有集成快速體二極管的高壓超級結MOSFET技術的產品，非常適用于高功率SMPS應用，如服務器/電信/EV充電站等。通過將表面貼裝器件（SMD）封裝中的一流600V CFD7 CoolMOS? MOSFET與150V OptiMOS? 5同步整流器結合使用，可以在buck模式下實現98%的效率，在boost模式下實現97%的效率。

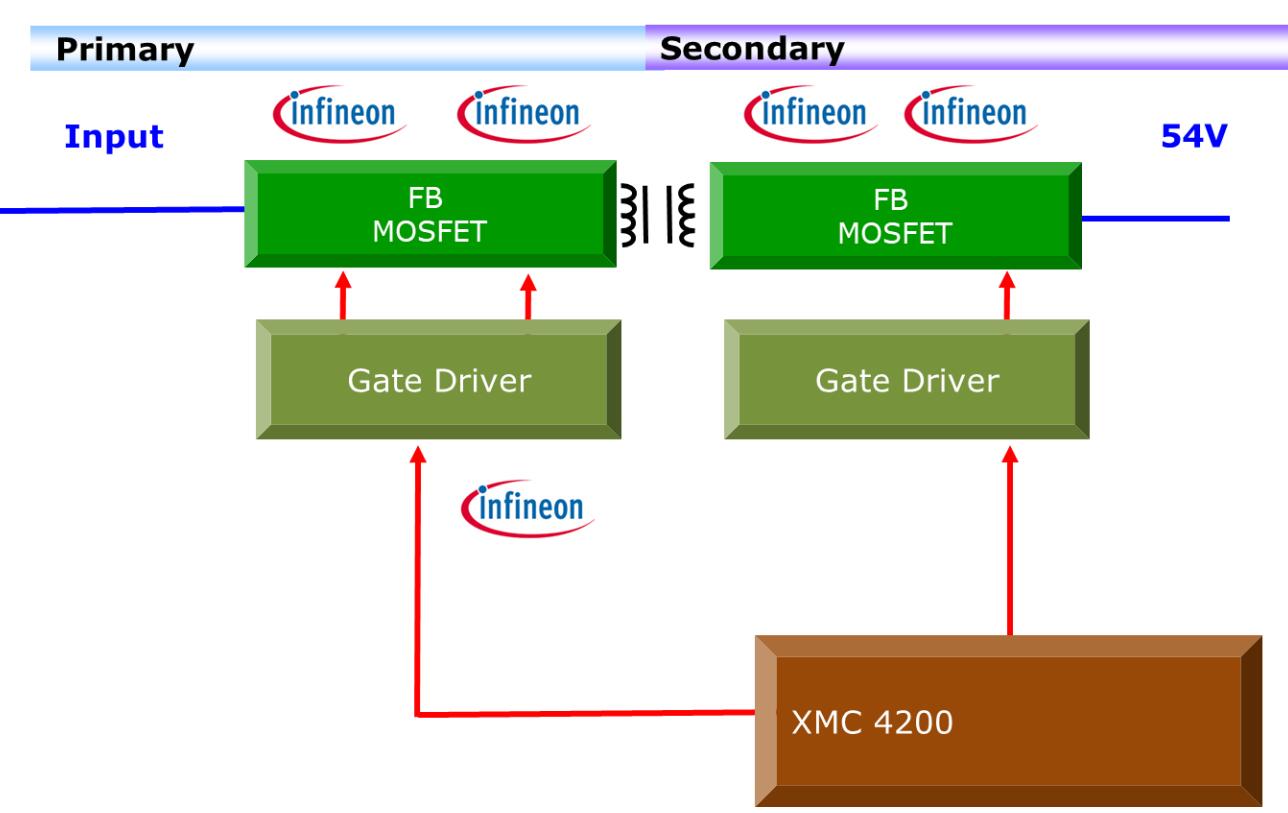

圖示3大聯大品佳基于Infineon產品的3.3KW高功率密度雙向相移全橋方案的方塊圖
得益于半導體產品的出色性能和先進SMD封裝技術以及創新的堆疊磁性結構，本方案可實現4.34 W/cm3（71.19 W/in3）的功率密度，再一次證明了PSFB拓撲可以用作雙向DC/DC階段。并且在不改變傳統拓撲標準或構造的情況下，實現更加出色的能源效率。
核心技術優勢：
? 具有高功率密度、高效率；
? 以相移全橋（PSFB）實現雙向能量轉換器；
? 具有20μs 140%加負荷；
? 以CFD7系列MOS實現高效率可能性；
? 具有多種保護模式和可配置參數，提高產品設計靈活度。
方案規格：
? 輸入電壓及頻率操作為：DC 380V；
? 輸出電壓為：60V - 40V；
? 降壓模式效率高達98%，升壓模式效率高達97%；
? 功率密度為4.34 W/cm3（71.19 W/in3）；
? 采用ThinPAK 封裝的Infineon CoolMOS? CFD7。
