大聯大友尚集團推出基于ST產品的GaN電源轉換器方案
2023-07-20 13:32:23 EETOP2023年7月20日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于意法半導體（ST）ViperGaN50器件的GaN電源轉換器方案。

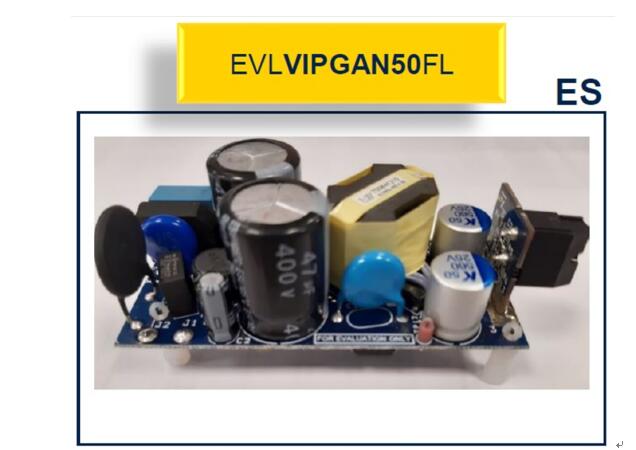

圖示1-大聯大友尚基于ST產品的GaN電源轉換器方案的實體圖
近年來，以氮化鎵（GaN）為代表的第三代半導體材料在消費電子領域的滲透率不斷提升，其能夠以高能效和高功率密度實現電源轉換，在快充時代備受歡迎。針對此趨勢，大聯大友尚基于ST ViperGaN50器件推出了GaN電源轉換器方案，能夠優化電源的充電效能的同時，保持小型化外觀。
本方案的核心ViperGaN50是一款采用氮化鎵（GaN）晶體管的功率變換器件，其專為準諧振反激式轉換器設計，能夠在寬范圍內提供高達50W的輸出功率。ViperGaN50采用單開關拓撲，內置電流采樣和保護電路。在封裝方面，該器件采用低成本的5mm×6mm的緊湊封裝，更有利于小型化設計。芯片內部集成的GaN晶體管可應用于高開關頻率，并有助于減小反激變換器的體積和重量，因此，使用這款產品設計先進的高能效開關電源（SMPS）可顯著減少外圍元器件的數量。另外，ViPerGaN50還有多種不同的工作模式，可根據其負載調整其開關頻率。
不僅如此，ViperGaN50內置了輸出過壓保護、欠壓保護以及輸入過壓保護等多種功能以確保電源的安全性和可靠性。并且產品還提供輸入電壓前饋補償，以最大限度地減少輸出峰值功率變化。
除了強悍的性能，ViperGaN50還可利用GaN寬能隙技術協助開發者滿足日益嚴格的生態設計規范，以實現全球節能和零碳排放的目標。得益于這些特性，本方案實現了高成本效益，不僅具有強大的電源轉換功能，而且可針對輸出過壓、欠壓、短路等情況提供保護，提高產品安全性。
核心技術優勢：
? 高級準諧振反激式控制器（多模式運行）+ 650V GaN HEMT；
? 高達240KHz的開關頻率+減少抖動；
? 嵌入式高壓啟動發電機；
? 嵌入式感應FET；
? 內部軟啟動；
? 針對寬輸出電壓進行了優化；
? 電源獨立OPP的輸入電壓前饋補償；
? Valley-lock以確保恒定的谷跳躍；
? 無外部VDD線性穩壓器（僅VDD輔助繞組）；
? 嵌入式保護（輸入/輸出OVP、Brown-in/out、過載和短路）；
? 嵌入式過溫保護（OTP）；
? 動態消隱時間和可調谷底同步；
? 自適應突發模式。
方案規格：
? 輸入電壓范圍：90VAC - 265VAC；
? 輸出電壓：15VDC；
? 最大輸出電流：3.33A；
? 最大輸出功率：50W；
? 輸出調節精度：±5%；
? 高頻輸出電壓紋波：50mV；
? 最高環境工作溫度：60℃；
? 輸入OVP：VIN_OVP 400 VDC；
? 輸出OVP：VOUT_OVP 19 VDC；
? Brown-in：VIN_ON 120 VDC。
