2022年9月20日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于安森美NCP1623和NCP1343產品以及氮化鎵系統公司（GaN System）GS-065-011-2-L功率晶體管的PD快充電源方案。

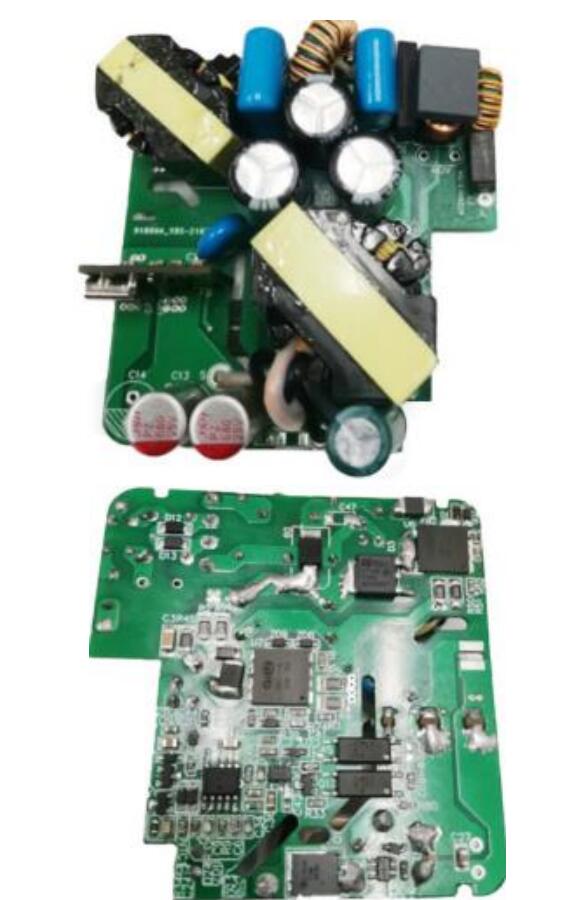

圖示1-大聯大友尚基于onsemi和GaN System產品的PD快充電源方案的展示板圖

以手機、電腦為代表的移動智能設備已經成為人們?nèi)粘Ｉ畹闹匾ぞ撸欢S著這些設備所覆蓋的功能越來越多，設備有限的續航能力已經無法滿足用戶對于待機的需求，因此大功率的快充電源成為解決續航問題的另一種途徑。但在以往的認知里，功率往往和充電器的體積有著密不可分的關系，一般來說輸出功率越大，體積往往也就越大，這與產品日益小型化的趨勢嚴重不符。為解決這一設計難題，大聯大友尚基于onsemi和GaN System產品推出了PD快充解決方案，將先進的氮化鎵器件應用其中，使產品能夠擁有大功率快充的同時，外觀依舊保持小巧。

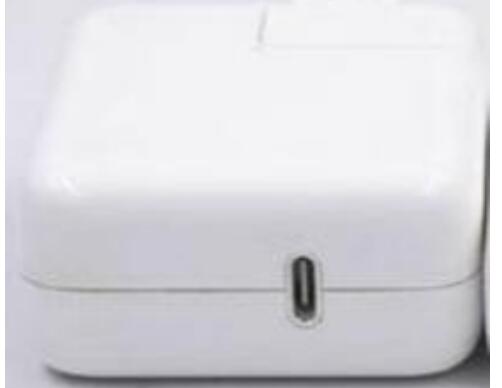

圖示2-大聯大友尚基于onsemi和GaN System產品的PD快充電源方案的實體圖

NCP1623是onsemi推出的一款升壓PFC控制器，其基于創新的Valley同步頻率折返（VSFF）方法。VSFF可在標稱負載和輕負載條件下最大限度地提高效率，即在重載時以臨界模式運行，在輕載時進入斷續導通模式，并支持谷底開通以提高效率。NCP1623在低輸入電壓可將能效提高到2%，睡眠模式用電小于100μA，這能有效優化空載輸入電源狀態。

NCP1343準諧振反激控制器是設計高性能離線電源轉換器的理想選擇。NCP1343具有一個專有的谷底鎖定電路，以確保穩定的谷底開關提高產品性能及穩定性。并且該系統可以在第個6谷底值工作，并轉換到頻率折返模式以降低開關損耗。而隨著負載進一步降低，NCP1343進入靜音跳躍模式以管理功率傳輸，同時最大限度地減少噪聲。

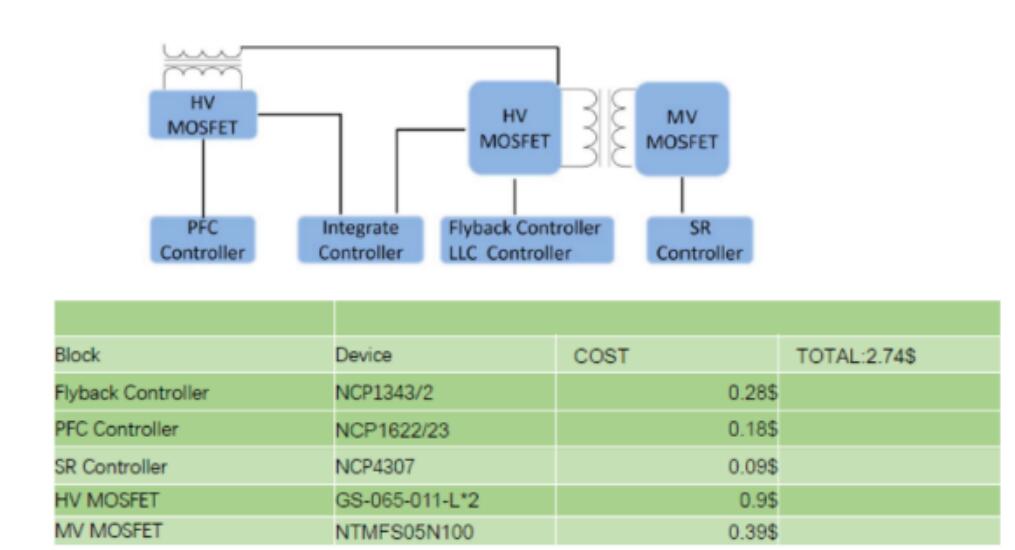

圖示3-大聯大友尚基于onsemi和GaN System產品的PD快充電源方案的方塊圖

除此之外，本方案還采用GaN System的GS-065-011-2-L功率晶體管作為功率轉換器件，能夠在不損傷電池的情況下，實現安全快充。借助onsemi和GaN System的先進產品與出色的技術，此PD快充電源設計最大輸出功率為120W，并配備單USB-C口輸出為100W（20V/5A），電源轉換效率可高達93%。

核心技術優勢：

? PCBA 60mmx60mmx19mm超小體積，功率密度：1.26cm3/W；

? NCP1623自動分段PF架構，更好提高5V-12V效率；

? 高效率93%，待機功耗小于100MW；

? 支持SCP、FCP、QC、PD、PPS多協議快充，覆蓋市面上98%以上的筆記本、手機、平板、移動電源、適配器電源。

方案規格：

? 輸入?yún)?shù)：90V to 264VAC 47/60HZ；

? 輸出電壓：3.3V -21V；

? 最大輸出功率：100W；

? 支持PD2.0/3.0、PPS、BC1.2、QC。
