東芝推出面向更高效工業設備的第三代SiC MOSFET

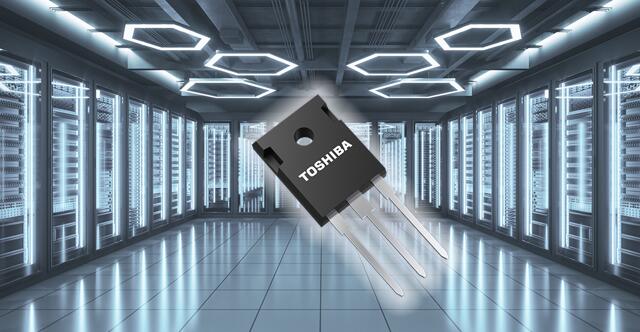

2022-09-13 09:33:10 EETOP東芝電子元件及存儲裝置株式會社(“東芝”)今日宣布,推出新款功率器件---第三代碳化硅(SiC)MOSFET[1][2]“TWxxNxxxC系列”。該系列具有低導通電阻,可顯著降低開關損耗。該系列10款產品包括5款1200V產品和5款650V產品,已于今日開始出貨。
新產品的單位面積導通電阻(RDS(ON)A)下降了大約43%[3],從而使“漏源導通電阻×柵漏電荷(RDS(ON)×Qgd)”降低了大約80%[4],這是體現導通損耗與開關損耗間關系的重要指標。這樣可以將開關損耗減少大約20%[5],同時降低導通電阻和開關損耗。因此,新產品有助于提高設備效率。
東芝將進一步壯大其功率器件產品線,強化生產設施,并通過提供易于使用的高性能功率器件,努力實現碳中和經濟。
? 應用:
- 開關電源(服務器、數據中心、通信設備等)
- 電動汽車充電站
- 光伏變頻器
- 不間斷電源(UPS)
? 特性:
- 單位面積導通電阻低(RDS(ON)A)
- 低漏源導通電阻×柵漏電荷(RDS(ON)×Qgd)
- 低二極管正向電壓:VDSF=-1.35V(典型值)@VGS=-5V
? 主要規格:
(除非另有說明,Ta=25℃)
器件型號 | 封裝 | 絕對最大額定值 | 電氣特性 | 庫存查詢與購買 | |||||||
漏極-源極電壓 VDSS(V) | 柵極-源極電壓 VGSS(V) | 漏極電流 (DC) ID(A) | 漏極-源極導通電阻 RDS(ON) 典型值(mΩ) | 柵極閾值電壓 Vth(V) | 總柵極電荷 Qg 典型值(nC) | 柵極-漏極電荷 Qgd 典型值(nC) | 輸入電容 Ciss 典型值(pF) | 二極管正向電壓 VDSF典型值 (V) | |||
@Tc=25℃ | @VGS=18V | @VDS=10V | @VDS=400V、 F=100kHz | @VGS=-5V | |||||||
TW015N120C | TO-247 | 1200 | -10至25 | 100 | 15 | 3.0至5.0 | 158 | 23 | 6000 | -1.35 | 在線購買 |
TW030N120C | 60 | 30 | 82 | 13 | 2925 | 在線購買 | |||||
TW045N120C | 40 | 45 | 57 | 8.9 | 1969 | 在線購買 | |||||
TW060N120C | 36 | 60 | 46 | 7.8 | 1530 | 在線購買 | |||||
TW140N120C | 20 | 140 | 24 | 4.2 | 691 | 在線購買 | |||||
TW015N65C | 650 | 100 | 15 | 128 | 19 | 4850 | 在線購買 | ||||
TW027N65C | 58 | 27 | 65 | 10 | 2288 | 在線購買 | |||||
TW048N65C | 40 | 48 | 41 | 6.2 | 1362 | 在線購買 | |||||
TW083N65C | 30 | 83 | 28 | 3.9 | 873 | 在線購買 | |||||
TW107N65C | 20 | 107 | 21 | 2.3 | 600 | 在線購買 |
注:
[1] 通過采用為第二代SiC MOSFET開發的內置肖特基勢壘二極管的架構,東芝開發出一種可降低單位面積導通電阻(RDS(ON)A),同時降低JFET區域反饋電容的器件架構。
[2] MOSFET:金屬氧化物半導體場效應晶體管。
[3] 當第二代SiC MOSFET的RDS(ON)A被設為1時,與新款1200V SiC MOSFET比較。東芝調研。
[4] 當第二代SiC MOSFET的RDS(ON)*Qgd被設為1時,與新款1200V SiC MOSFET比較。東芝調研。
[5] 新款1200V SiC MOSFET和第二代SiC MOSFET比較。東芝調研。
