繼續采用PAM4、512GB/S 速率再翻倍！PCIe 7.0 規范開始制定
2022-06-22 10:14:03
EETOP
點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

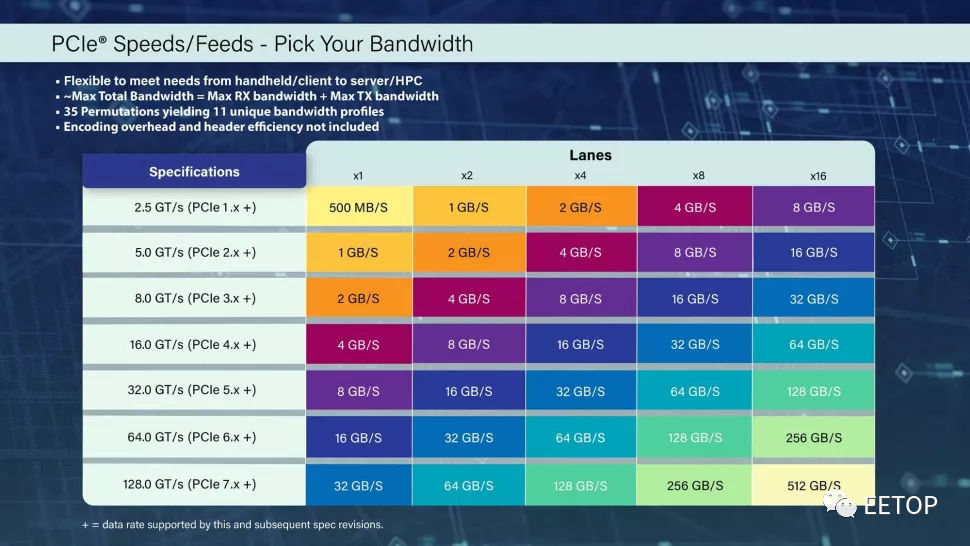

2022年PCI-SIG開發者大會正在如火如荼地進行， PCIe接口標準委員會宣布，PCIe 7.0規范的目標是在2025年向其成員發布，數據速率高達128 GT/s。這相當于在編碼開銷之前，通過一個16通道（x16）連接可以實現512GB/s的雙向吞吐量。注：PCI-SIG是PCIe接口聯盟，是一個由900多家成員公司組成的開放式行業標準。PCI-SIG指出，PCIe 7.0 接口將在x16連接上提供驚人的512 GB/s的雙向吞吐量，但這是在編碼開銷和報頭效率的影響之前，這兩者都會影響可用帶寬。PCIe 7.0接口將繼續使用1b/1b flit模式編碼和PCIe 6.0引入的PAM4信號技術，這比3.0至5.0規格使用的128b/130b編碼和NRZ信號有明顯的改進。因此，實際可用帶寬將略低于 512 GB/s，但仍然代表著比PCIe 6.0接口翻了一番。![]()
AICQg/640?wx_fmt=png" data-type="png" data-w="970" _width="677px" src="http://www.xebio.com.cn/uploadfile/2022/0622/20220622101648361.jpg" crossorigin="anonymous" alt="圖片" data-fail="0" style=";padding: 0px;outline: 0px;max-width: 100%;box-sizing: border-box !important;overflow-wrap: break-word !important;vertical-align: bottom;height: auto !important;visibility: visible !important;width: 677px !important"/>
正如我們看到的PCIe 4.0和5.0，由于更快的信令速率，PCIe線路的長度將再次縮短。這意味著在沒有額外組件的情況下，PCIe 根設備（如 CPU）和終端設備（如 GPU）之間的最小允許距離將縮短。因此，與前幾代接口相比，主板將需要更多的重定時器和由更高質量材料組成的更厚的PCB，而對PCIe 7.0的支持將導致主板價格的再次上漲。
值得注意的是，每條通道的帶寬更高，對于現在 x1 連接的雙向帶寬為 32 GB/s，因此PCIe 7.0 可以讓一些設備的連接更 "薄"（例如，使用x4而不是x8連接）。
PCIe 7.0規范的基礎工作是在今年早些時候PCI-SIG確定了PCIe 6.0規范之后進行的，它將提供比上一代PCIe 6.0接口多一倍的帶寬。瑞薩公司的PCIe 6.0設備在4月份開始進入市場。然而，在我們看到支持這種高速接口的固態硬盤和GPU等設備之前，還需要一些時間—雖然這些規格通常在我們看到出貨芯片之前很長時間就已經批準和確定了。
正如你所注意到的，目前市場上即使是PCIe 5.0設備仍然沒有多少，盡管該接口確實隨著英特爾的Alder Lake進入了主流主板，并且還將出現在今年晚些時候到貨的 AMD 即將推出的 Zen 4 Ryzen 7000平臺上。首批 PCIe 5.0 SSD 將與 Ryzen 7000 處理器同時上市，但我們已經看到了用于數據中心和 AI/ML 設備的 PCIe 5.0 設備的產品公告。

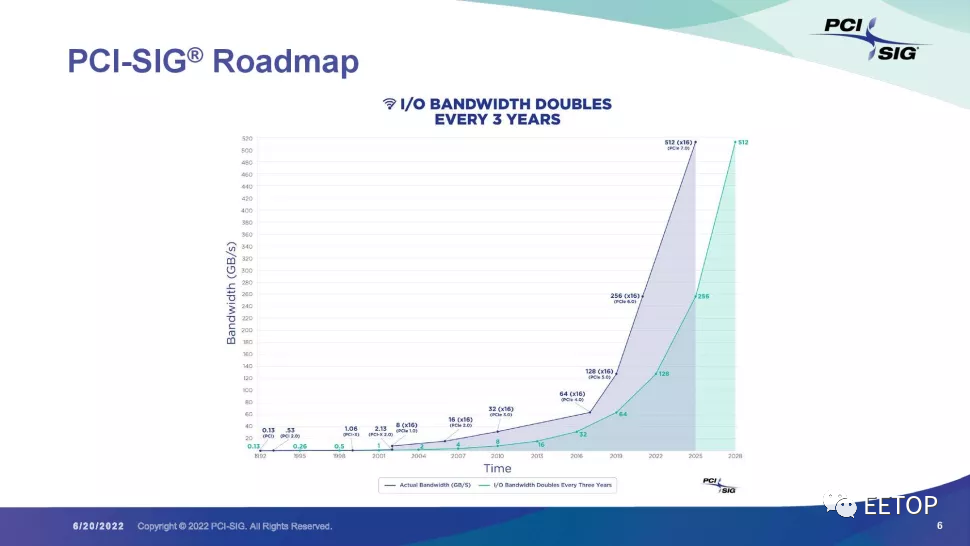

換句話說，您在相當長的一段時間內都不會在市場上看到 PCIe 7.0 設備，盡管 PCI-SIG 現在開始定義規范并希望實現其每三年發布一個新規范的目標。PCIe 7.0 規范預計將在 2025 年落地，但我們要到 2028 年才能看到終端設備。
![]()
AICQg/640?wx_fmt=png" data-type="png" data-w="970" _width="677px" src="http://www.xebio.com.cn/uploadfile/2022/0622/20220622101648361.jpg" crossorigin="anonymous" alt="圖片" data-fail="0" style=";padding: 0px;outline: 0px;max-width: 100%;box-sizing: border-box !important;overflow-wrap: break-word !important;vertical-align: bottom;height: auto !important;width: 677px !important;visibility: visible !important"/>
