東芝推出用于IGBT／MOSFET柵極驅動的薄型封裝高峰值輸出電流光耦
2021-12-02 09:40:53
東芝
點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

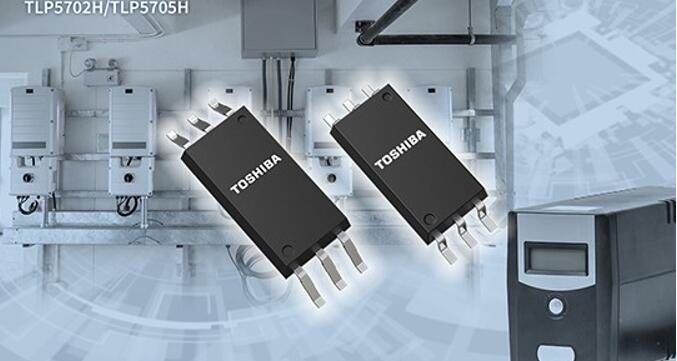

中國上海，2021年11月30日——東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出采用薄型SO6L封裝的兩款光耦---“TLP5705H”和“TLP5702H”，可在小型IGBT／MOSFET中用作絕緣柵極驅動IC。這兩款器件于今日開始支持批量出貨。
TLP5705H是東芝首款采用厚度僅有2.3毫米（最大值）的薄性封裝（SO6L）可提供±5.0A峰值輸出電流額定值的產品。傳統采用緩沖電路進行電流放大的中小型逆變器與伺服放大器等設備，現在可直接通過該光耦驅動其IGBT／MOSFET而無需任何緩沖器。這將有助于減少部件數量并實現設計小型化。
TLP5702H的峰值輸出電流額定值為±2.5A。SO6L封裝可兼容東芝傳統的SDIP6封裝的焊盤[1]，便于替代東芝現有產品[2]。SO6L比SDIP6更纖薄，能夠?yàn)殡娐钒褰M件布局提供更高的靈活性，并支持電路板背面安裝，或用于器件高度受限的新型電路設計。
這兩款光耦的最高工作溫度額定值均達到125℃（Ta＝-40℃至125℃），使其更容易設計和保持溫度裕度。
此外，東芝提供的同系列器件還包括TLP5702H（LF4）與TLP5705H（LF4），采用SO6L（LF4）封裝的引線成型選項。
Ø 應用：
工業設備
- 工業逆變器、交流伺服驅動器、光伏逆變器、UPS等。
Ø 特性：
- 高峰值輸出電流額定值（@Ta＝-40℃至125℃）
IOP＝±2.5A（TLP5702H）
IOP＝±5.0A（TLP5705H）
- 薄型SO6L封裝
- 高工作溫度額定值：Topr（最大值）＝125℃
Ø 主要規格：
（除非另有說明，@Ta＝-40℃至125℃）
| 器件型號 |
|
TLP5702H |
TLP5705H |
TLP5702H
（LF4） |
|
TLP5705H
（LF4） |
| 封裝 |
名稱 |
SO6L |
SO6L（LF4） |
| 尺寸（毫米） |
10×3.84（典型值）,
厚度：2.3（最大值） |
11.05×3.84（典型值）,
厚度：2.3（最大值） |
| 絕對最大額定值 |
工作溫度Topr（℃） |
-40至125 |
| 峰值輸出電流IOPH/IOPL（A） |
±2.5 |
±5.0 |
±2.5 |
±5.0 |
| 電氣特性 |
峰值高電平輸出電流
IOPH最大值（A） |
@IF＝5mA，
VCC＝15V，
V6-5＝-7V |
-2.0 |
峰值低電平輸出電流
IOPL最小值（A） |
@IF＝0mA，
VCC＝15V，
V5-4＝7V |
2.0 |
峰值高電平輸出電流（L/H）
IOLH最大值（A） |
@IF＝0→10mA，
VCC＝15V，
Cg＝0.18μF，
CVDD＝10μF |
－ |
-3.5 |
－ |
-3.5 |
峰值低電平輸出電流（H/L）
IOHL最小值（A） |
@IF＝10→0mA，
VCC＝15V，
Cg＝0.18μF，
CVDD＝10μF |
－ |
3.0 |
－ |
3.0 |
| 電源電壓VCC（V） |
15至30 |
| 電源電流ICCH，ICCL最大值（mA） |
3.0 |
輸入電流閾值（L/H）
IFLH最大值（mA） |
5 |
| 開關特性 |
傳播延遲時間
tpHL，tpLH最大值 |
200 |
脈寬失真
｜tpHL–tpLH｜最大值 |
50 |
傳播延遲差
（器件到器件）
tpsk（ns） |
-80至80 |
共模瞬變抗性
CMH，CML最小值（kV/μs） |
@Ta＝25℃ |
±50 |
| 隔離特性 |
隔離電壓
BVS最小值（Vrms） |
@Ta＝25℃ |
5000 |
| 庫存查詢與購買 |
|
在線購買 |
在線購買 |
- |
|
- |
注：
[1] 封裝高度：4.25毫米（最大值）
[2] 現有產品：采用SDIP6封裝的TLP700H
如需了解相關新產品的更多信息，請?jiān)L問以下網址：
TLP5702H
https://toshiba-semicon-storage.com/cn/semiconductor/product/optoelectronics/photorelay-mosfet-output/detail.TLP5702H.html
TLP5705H
https://toshiba-semicon-storage.com/cn/semiconductor/product/optoelectronics/photorelay-mosfet-output/detail.TLP5705H.html
如需了解相關東芝光半導體器件的更多信息，請?jiān)L問以下網址：
隔離器／固態繼電器
https://toshiba-semicon-storage.com/cn/semiconductor/product/isolators-solid-state-relays.html
如需了解相關新產品在線分銷商網站的供貨情況，請?jiān)L問以下網址：
TLP5702H
https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TLP5702H.html
TLP5705H
https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TLP5705H.html
*本文提及的公司名稱、產品名稱和服務名稱可能是其各自公司的商標。
*本文檔中的產品價格和規格、服務內容和聯系方式等信息，在公告之日仍為最新信息，但如有變更，恕不另行通知。
