單元密度高于臺積電5nm 20%！IBM翻倍14納米eDRAM

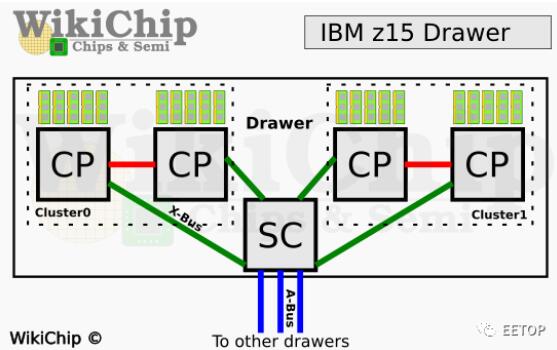

2020-03-09 12:23:41 EETOP編譯自wikichipz15大型機的每個抽屜內有四個z15微處理器（縮寫為CP）。抽屜分為兩個集群，每個CP直接與集群中的另一個CP連接。同樣，每個微處理器也連接到系統控制器（SC）芯片。一個抽屜中只有一個SC芯片，并且已完全連接到機架中的所有其他五個抽屜。

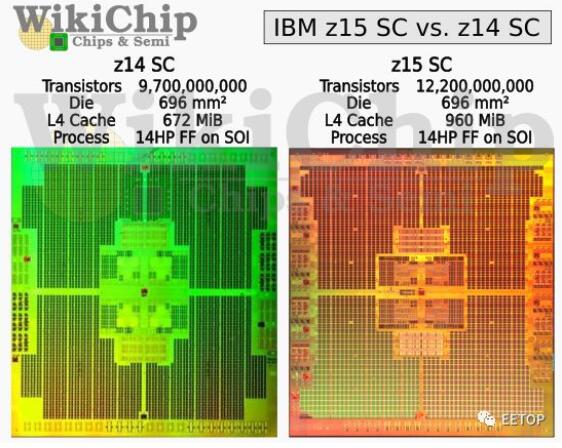

SC芯片將整個系統粘合在一起，同時提供了巨大的4級緩存。我們到底在談?wù)摱嗌倬彺妫吭趩蝹€(gè)SC芯片中嘗試960 MB！與z14相比，每個SC的緩存增加了43％。微處理器本身也獲得了同樣令人印象深刻的增強。IBM將L3緩存從128 MiB翻倍至256 MiB。L2指令高速緩存也加倍到4 MiB。每個芯片上有12個內核，僅此一項就有24 MiB的附加L2指令高速緩存。這是最有趣的部分– IBM做到了所有這些，而沒有將芯片尺寸增加一個mm²，也沒有更改底層的處理技術。
SC芯片將整個系統粘合在一起，同時提供一個巨大的4級緩存。在單個SC芯片中緩存大小達到了960MB！每SC比z14多了43%的緩存。微處理器本身也得到了同樣令人印象深刻的增強。IBM將L3緩存從128MB增加了一倍，達到256MB。L2指令緩存也翻倍至4MB。每個芯片上有12個核心，僅L2指令緩存就有24MB。最有趣的是IBM在沒有增加芯片Die的大小，也沒有更改底層的處理技術實現了緩存的大幅度的增加！

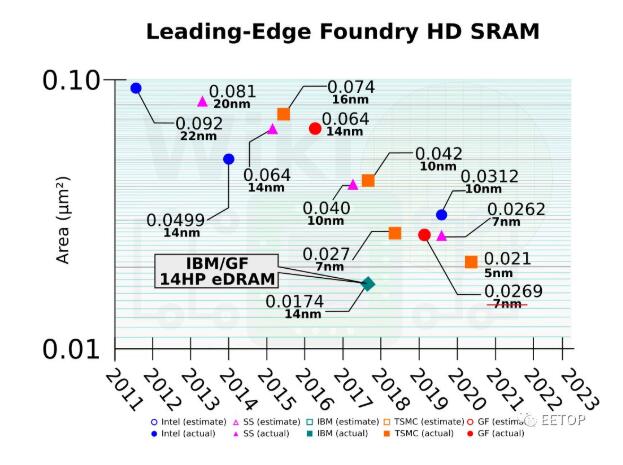

與之前的z14一樣，z15最終利用了與GlobalFoundries共同設計定制的14nm SOI工藝FinFET。該工藝具有超高密度DTC eDRAM。十多年來，eDRAM一直是IBM的秘密武器。即使在其14nm工藝中，其單元尺寸也僅為0.0174μm²。目前，臺積電在尚未量產的5納米工藝中的SRAM單元為0.021μm² 。這使得IBM的14 nm eDRAM位單元的密度比迄今為止最密集的5nm SRAM單元還要高出大約20％。

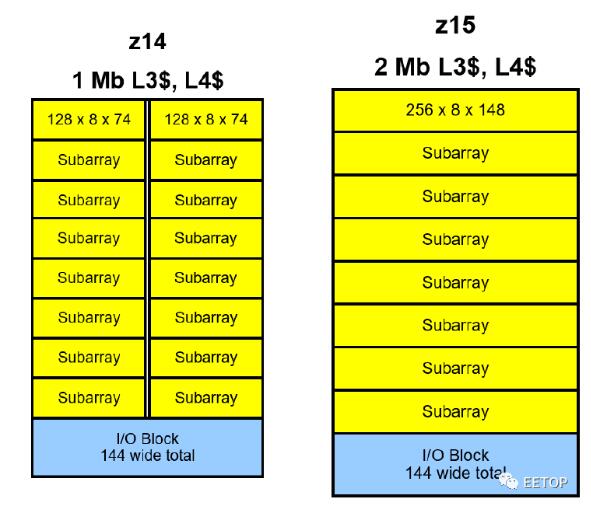

那么，IBM是如何使eDRAM緩存的密度幾乎翻倍的？這個要?dú)w功于IBM的物理設計團隊。事實證明，到現在為止，它們的14 nm節點已經相當不錯，并且位線和字線上的開銷開銷還不錯。修補z14單元后，他們能夠在這些邊距內將位線和字線的長度加倍。在他們的z14上，用于L3和L4緩存的原始eDRAM宏塊是1 MiB設計，由16個子陣列組成。每個子陣列包含128個字線和592個位線。在z15上，他們進行了2 MiB宏設計，該設計由八個子陣列組成，每個子陣列具有256個字線和1184個位線。
事實證明，到目前為止，他們的14nm節點已經相當不錯了，而且在位線和字線上還有相當大的開銷余量。通過修改z14單元格，IBM可以在這些邊距內將位線和字線長度增加一倍。在z14上，L3和L4緩存的原始eDRAM宏塊是由16個子陣列組成的1MB設計。每個子陣列包含128個字行和592個位行。在z15上，他們?cè)O(shè)計了一個2MB宏，由8個子陣列組成，每個子陣列有256個字行和1184位行。

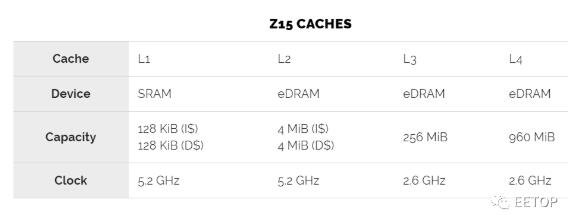

內核（L1和L2）內的緩存以內核頻率運行，而內核外部和系統控制器（L3和L4）上的緩存以一半的內核頻率運行。值得指出的是，此更改僅針對L3和L4緩存。每個子陣列具有由兩組位線共享的感知放大器，每組具有128個單元的位線。采用電容加倍的方式實現了位線加倍，從而削弱位線信號。為了輔助線路，降低了nFET閾值電壓，并引入了偏置電路以改善信號裕量。對于L3和L4緩存，延遲時間足以承受字線驅動強度和位線感測影響。但是，L2所需的訪問時間不允許此方案工作。額外的L2緩存空間是通過核心內的大量物理設計工作實現的。

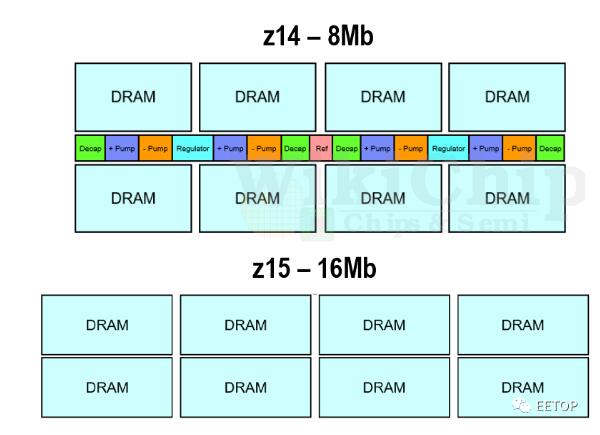

為了進一步節省空間，IBM更改了緩存的電源傳輸網絡。在z14上，高電壓產生電路被集成在芯片上。而在z15上，他們將這些電路置于片外。低電壓電源電路則被放在宏塊內。
位線和字線的加倍以及子陣列的數量減半意味著可以在陣列內減少相當多的I/O開銷。他們估計這些修改帶來了大約30％的密度提高。與供電相關的變化使密度增加了38%。總體而言，物理設計團隊設法將總有效緩存密度提高了80％（Mib /mm²）。
原文：https://fuse.wikichip.org/news/3383/ibm-doubles-its-14nm-edram-density-adds-hundreds-of-megabytes-of-cache/
