芯片戰爭之--德州儀器靠TTL擊敗仙童xTL 成為半導體王者
2019-07-10 13:11:24 EETOP在早期，有三家半導體公司非常重要。仙童(Fairchild)、摩托羅拉(Motorola)和德州儀器（TI)公司。當然也有一些想要進入半導體領域第一梯隊的公司，比如National、Signetics、Amelco、Siliconix等等，而此時的英特爾還沒有登上大舞臺。第一個標準邏輯家族是Fairchild的RTL。——電阻晶體管邏輯（Resistor-Transistor Logic）。-(輸入通過電阻輸入。輸出通過晶體管輸出。它們是邏輯設備)。
RTL基本單元如圖1：
圖1

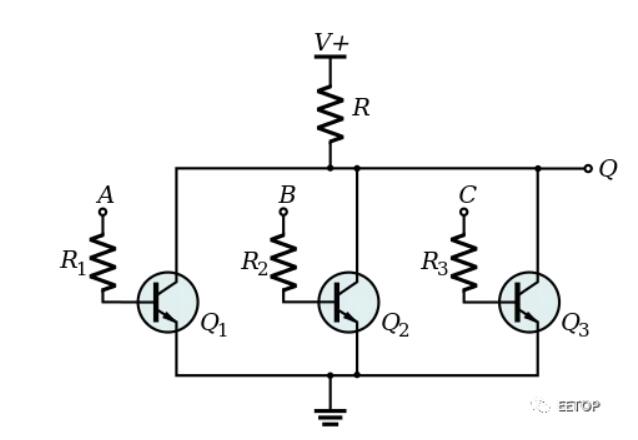

圖2：RTL NOR 邏輯

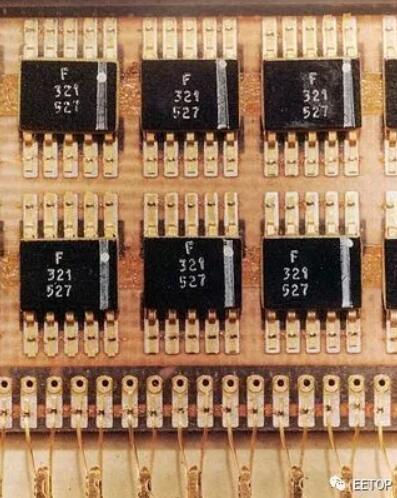

圖3：仙童的RTL NOR邏輯芯片
RTL技術的主要優點是相同邏輯功能下它可以使用了最少數量的晶體管。在集成電路發展早期，晶體管是相當最昂貴的，所以RTL器件具有成本優勢。
因此，仙童轉向了DT
L。-二極管晶體管邏輯（ Diode-Transistor Logic）。-(輸入通過二極管輸入，輸出通過晶體管輸出。)。DTL是早期由其他人發明的。IBM在他們的360系列大型計算機中使用了它的不同版本。這是一個比RTL更好的設計。它解決了除速度之外的所有RTL問題。仙童于1964年引入了他們的DTL家族。
圖4
DTL門包括背靠背二極管。二極管的負極（稱為輸入二極管）作為輸入，另一個二極管的負極（稱為電平設置二極管）進入晶體管的基極，我們稱之為分相器。
DTL電路具有線路簡單和抗干擾性強等優點，常用于對速度要求不高的工業控制方面。
但DTL電路是一種飽和型電路，具有開關時間長，速度慢的缺點。

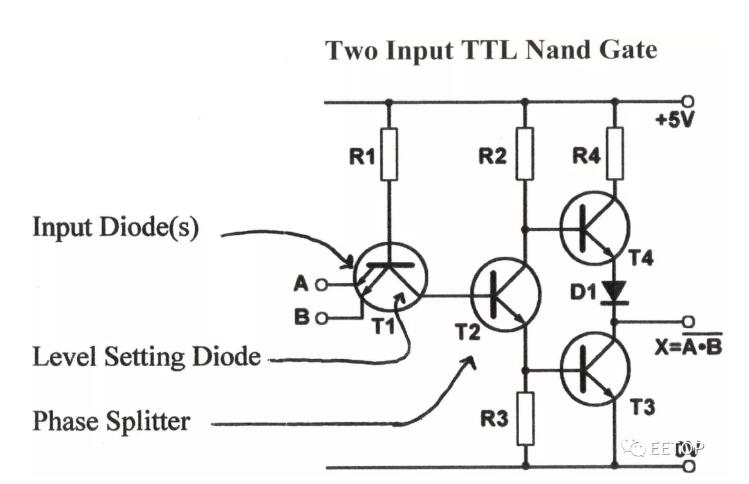

為什么不把這兩個二極管放在同一個隔離區？使用單個雙極NPN晶體管代替兩個二極管！輸入二極管將是晶體管的發射極-基極結。電平設定二極管將是晶體管的集電極-基極結。(如圖5)（對于一個雙輸入門，晶體管將有兩個發射器。對于一個四輸入門，它將有4個發射器。
圖5
該示意圖看起來有點奇怪，但它沒有問題）為什么那更好？當輸入變低時，晶體管導通并從相分離器的基極上拉出電荷。這縮短了關閉分相器所需的時間，速度是試圖加快電路響應的工程師面臨的頭號問題。與大多數發明一樣，人們并不總是完全清楚誰應該獲得榮譽。TTL門的真正工作IC版本比上面的簡化描述要多得多。在Sylvania工作的Tom Longo是第一個將它們整合到商業上成功的IC中的人。TTL門的工作IC版本比上面的簡化描述要多得多。在Sylvania工作的Tom Longo是第一個將它們整合到商業上成功的IC中的人。
這是一個重大突破!! 這種電路形式最終被稱為TTL（Transisto-Transistor Logic）邏輯。無論你怎么稱呼它，TTL都更好！它比DTL更快，成本相似。Longo和其他一些人可能已經發明了TTL，但德州儀器(TI)卻用它大賺了一筆。TI于1964年推出了他們的5400 TTL系列 - 同年Fairchild宣布了他們的DTL系列。但是TTL更好！TI很快將他們的TTL產品放入他們開發的廉價塑料封裝中，塑料封裝降低了芯片成本。早期TI以1.00美元的價格出售TTL門（實際上每個門的25美分，兩個輸入NAND門。每個封裝中有4個門）。這是一個令人難以置信的低價格。TI搶先一步，TTL統治了世界，TI成為了那個世界的王者。
