e絡盟現供應英飛凌TRENCHSTOP? IGBT7 EasyPIM? 模塊
2019-05-23 09:03:12
e絡盟
點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元
全球電子元器件與開發服務分銷商 e絡盟宣布供應英飛凌全新1200 V TRENCHSTOP™ IGBT7 和發射極控制 EC7 二極管。這款 EasyPIMTM IGBT7模塊采用知名Easy封裝，可有效提高功率密度、降低系統成本并縮減系統尺寸。1200 V TRENCHSTOP™ IGBT7 和 EC7 二極管技術基于新型微結構溝槽技術，并針對工業驅動應用進行了優化，可提供更柔性切換及增強可控性，同時還大幅降低了靜態損耗，以滿足能效要求。此外，通過將功率模塊中的最大允許過載結溫提升至 175℃，還可顯著提高功率密度。

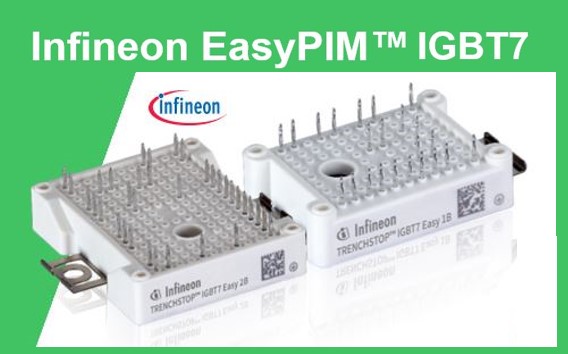

1200 V TRENCHSTOP™ IGBT7可用于一系列模塊，包括:EasyPIM™ 1B 1200 V 10 A 或 25 A 三相輸入整流器 PIM（功率集成模塊），以及EasyPACK™ 2B 1200 V 100 A 六單元 IGBT 模塊。新模塊使用的引出線與TRENCHSTOP IGBT4 模塊的相同，幫助設計工程師減少了設計工作量。在相同尺寸的封裝中，新模塊可提供更高輸出電流；換言之，新模塊在更小的封裝中，也能實現類似的輸出電流，從而滿足用戶對更緊湊逆變器的設計需求。各類型模塊均采用英飛凌高度可靠的 PressFit 安裝技術，可降低歐姆電阻，減少處理時間。
TRENCHSTOP™ IGBT7主要優勢特性包括：
- 低損耗 - 全新芯片技術通過優化低 Vce(sat) 大幅減少了損耗
- 專門針對驅動應用將 dv/dt 優化為 2-8kV/µs
- 定制化短路設計，性能更優，8µs @150℃ 足以滿足驅動應用所需
- 根據應用條件簡化并優化柵極驅動。僅使用柵極電阻即可實現控制
- Tvjop 增加至 175℃，功率密度更高
- 同類最佳的 VCE(sat)
- 在 175℃ 下過載運行
- 針對驅動應用進一步優化了可控性
- 更高的功率密度 - 封裝縮小 35%，但功率不變
英飛凌 1200 V TRENCHSTOP™ IGBT7 和發射極控制 EC7 二極管模塊可通過Farnell（歐洲、中東和非洲地區）、Newark（北美地區）和 e絡盟（亞太地區）購買。
