Silicon Labs推出業界首款適用于無線基站的單芯片時鐘IC
2015-06-16 11:22:25 N
-超低相位噪聲的Si5380時鐘IC有效降低微蜂窩和宏蜂窩基站應用的
BOM成本、板面積和功耗-

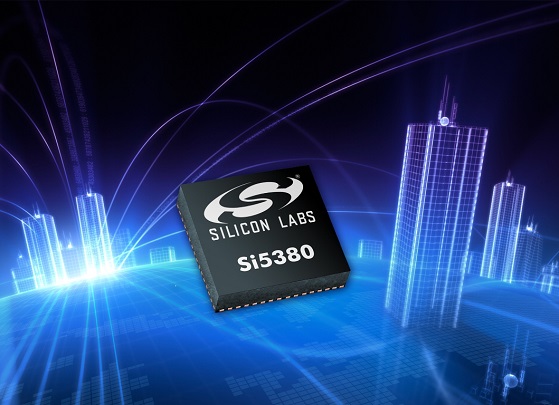

中國，北京-2015年6月16日-互聯網基礎設施領域高性能定時解決方案的領先供應商Silicon Labs（芯科科技有限公司，NASDAQ：SLAB）今日宣布推出適用于無線基礎設施應用的業界最高集成度時鐘IC，此無線基礎設施應用包括微蜂窩（small cell）和宏蜂窩（macro cell）。Silicon Labs的新型Si5380時鐘發生器是業界首款能夠替代低相位噪聲整數N分頻時鐘、壓控晶體振蕩器（VCXO）、分立環路濾波器和電壓調節器的單芯片器件。Si5380時鐘IC提供了媲美傳統分立解決方案的相位噪聲性能，同時在封裝尺寸、物料成本（BOM）、功耗、性能和易用性方面提供顯著優勢。
Cisco最近的一項研究表明，受到視頻流服務和IoT連接設備廣泛部署的推動，全球移動數據流量在2014年至2019年之間將可能飆升近十倍。雖然基站供應商正在開發新的4G/LTE設備以增加網絡容量和覆蓋范圍，但是對于微蜂窩基站來說設計難度日益增加，因?yàn)樵趽頂D的城市環境中它們經常被部署到空間和功耗受限的室外位置。Silicon Labs的新型Si5380時鐘IC是業界首款單芯片無線時鐘IC，特別針對尺寸、功耗、集成度和性能進行了優化，這使得它成為微蜂窩基站應用的理想選擇。
Si5380時鐘IC憑借Silicon Labs最新的第四代DSPLL技術，為下一代微蜂窩和宏蜂窩基站遠程射頻頭（RRH）設計提供了有針對性優化的解決方案。DSPLL技術創新的雙環路混合信號架構在數字鎖相環（PLL）架構中集成了一個高性能的15GHz模擬壓控振蕩器，消除了通常所需的分立環路濾波器和低壓差輸出（LDO）穩壓器。這使得該時鐘解決方案能夠提供超低相位噪聲時鐘合成和一流PLL集成度的最佳組合。
與競爭的VCXO時鐘IC解決方案相比，Si5380時鐘IC可減少66%的印制電路板（PCB）占用面積，降低30%的功耗。當今的微蜂窩基站通常功耗預算受限，并且一般采用以太網供電（PoE）技術供電，因此高能效的定時器件特別重要。憑借在DSPLL中集成所有PLL和電源調節電路，Si5380芯片能夠提供極高的板級噪聲抑制、電源噪聲抑制和操作溫度范圍內一致、可重復的相位噪聲性能。
基于VCXO的時鐘解決方案在震動環境下通常導致雜散性能衰減，而Si5380芯片集成的DSPLL技術無論在任何系統環境下都能夠提供優異的雜散響應。此外，Si5380時鐘芯片在鎖定到高抖動輸入時鐘后能夠保證低相位噪聲，確保數據轉換器性能不會受到外部影響而衰減。Si5380能夠生成高達1.47456GHz的4G/LTE頻率，并提供12路獨立的可配置時鐘輸出，為兼容JESD204B標準的數據轉換器、FPGA和其他邏輯器件提供定時服務。
Silicon Labs定時產品營銷總監James Wilson介紹：“Si5380時鐘是目前業界最高集成度的定時解決方案，它滿足微蜂窩和宏蜂窩基站在各類環境條件下對于緊湊型PCB封裝、低功耗、可靠性和運營商級別相位噪聲性能的需求。Silicon Labs高集成度的DSPLL時鐘架構，結合易于使用的ClockBuilder Pro軟件，大大簡化了當今異構無線網絡所需時鐘合成和抖動衰減的設計難度。”
利用ClockBuilder Pro簡化時鐘樹設計
為了簡化無線基站的時鐘樹設計，Silicon Labs的ClockBuilder Pro軟件能夠幫助設計人員在五分鐘內生成可編程的Si5380時鐘配置，從而最小化軟件開發成本。無需為定制時鐘芯片等待數月，設計人員只要通過ClockBuilder Pro簡單的上傳他們的定制配置到Silicon Labs，工廠預編程的Si5380時鐘樣片就能夠在兩周內發出。因?yàn)闃I(yè)界最短的定制樣片交貨時間，客戶能夠大大加速整個產品開發過程。
價格及供貨
Si5380時鐘IC現已量產，并可提供工廠預編程的樣片。在一萬片采購量時，產品單價低于6美元。為幫助開發人員快速進行從芯片配置到詳細性能評估的工作，Silicon Labs也提供了Si5380-EVB評估板，現已供貨，其零售價格為399美元。ClockBuilder Pro軟件可從Silicon Labs網站免費下載。有關Silicon Labs Si5380超低相位噪聲時鐘發生器的更多信息，或訂購樣片和評估板，以及下載ClockBuilder Pro，請瀏覽網站：www.silabs.com/clocks。
