PCIe 6.0：在有損HVM通道中使用PAM4實現64GT/s的挑戰
2023-02-17 11:09:43
EETOP
點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元
作為首屈一指的高速通信和系統設計會議，DesignCon 2023提供了來自各種專家對一些技術主題的深刻見解。在高速通信領域，多年來，PCIe在支持越來越高的通信速度方面發揮了至關重要的作用，每一次新的修訂都是如此。6.0修訂版是該通信接口標準的最新修訂版，使系統設計者能夠在數據中心部署人工智能推理引擎和協處理器方面取得進步。因此，PCIe 6.0是會議上的一個熱門話題，不僅是為了64GT/s的速度，也是為了了解可靠地提供這一速度的工程挑戰。

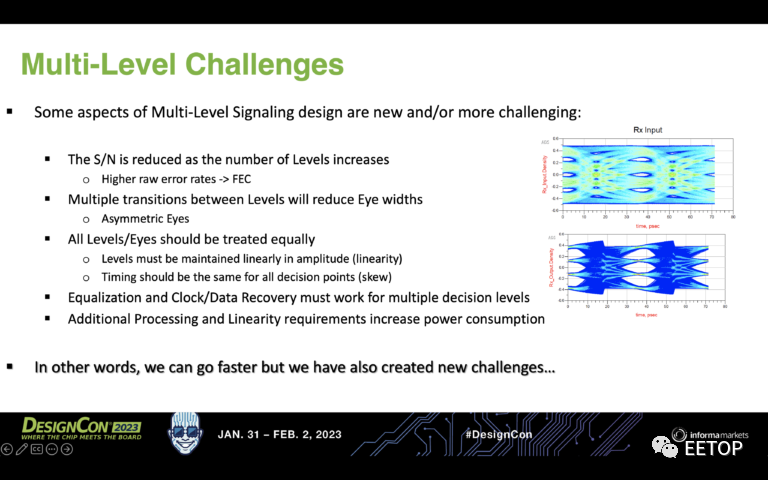

PCIe 6.0給工程師帶來了一系列苛刻的芯片和系統設計挑戰。為了可靠地提供PCIe 6.0的全部?jī)?yōu)勢，需要協同合作，以規范PCIe卡、電纜、連接器組裝、測試方法、測量和工具以及PCIe PHY和控制器IP等領域的規范。討論這些話題的專家小組包括泰克公司的David Bouse、是德科技（Keysight）的Rick Eads、Samtec的Steve Krooswyk、Synopsys的Madhumita Sanyal和Intel的Timothy Wig。小組會議由是德科技的 Pegah Alavi主持。Pegah 在會議開始時強調了多級信令 （MLS） 在從 NRZ 切換到 PAM4 信令以支持 64GT/s 時帶來的挑戰MLS的采用為繼續提高數據通信速度開辟了道路。通過將1個以上的比特映射到一個傳輸符號中，可以減少所需的帶寬/位。但是MLS也帶來了許多挑戰，需要克服這些挑戰才能可靠地實現速度優勢。

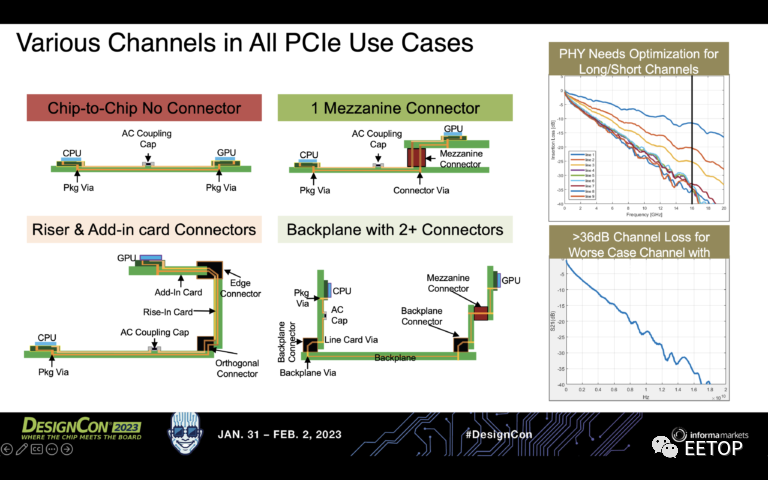

在MLS下，信噪比會惡化，從而對通道的性能產生負面影響。因此，通道的各個方面都需要密切關注。以提供可靠的 PCIe 6.0 最終用戶解決方案。以下是本屆會議要點的綜述。PCIe卡機電(CEM)外形規格的Rev 6.0將于2023年完成。CEM卡的物理外形尺寸引入了兩個新的電源連接器，電壓為48V，可提供600W。引入了屏蔽平面 /south via的方法，以屏蔽發送信號與接收信號。如果沒有屏蔽平面/ /south via，PCIe 6.0通道將會被完全破壞，因?yàn)橐阎睦邮遣蛔⒁饪ǖ牟季稚踔疗茐牧薖CIe 5.0通道。正在定義兩種 PCIe 電纜外形規格。這兩種新外形都不同于以前的 PCIe 電纜解決方案。內部電纜外形正在基于 EDSFF-TA-1016 電纜系統定義，目標是 PCIe 5.0 和 PCIe 6.0 速度。外部電纜外形尺寸正在根據行業標準 CDFP 進行定義。內置 PCIe 電纜外形尺寸已針對來自多個供應商、安裝樣式和長度的一系列連接器和電纜進行了表征。PCIe生態系統在為PCIe 6.0定義和開發工具和測試方法時，一直在考慮后續的PCIe 7.0。畢竟，PCIe 7.0規范（128 GT/s）指日可待，它有望在2024-2025年的時間框架內到來。在開發仿真、測試和測量方法以驗證連接器和電纜-連接器組件時，要牢記Tx、Rx和通道合規性要求。在PCIe 6.0中引入了前向糾錯（FEC），這是PCIe接口標準的第一次引入，以適應通道損耗的影響。上面介紹的所有內容可確保卡、電纜、連接器和組件經過驗證以支持 PCIe 6.0。根據終端市場和應用，基于 PCIe 的系統將利用上面列出的硬件部署不同的通道拓?fù)?。因此，每個通道拓?fù)涠紩?huì)帶來其自身的特性，這些特性會影響通道性能。下圖顯示了基于 PCIe 的系統中常見的四種不同通道拓?fù)洹?/span>從 PCIe PHY 的角度來看，它需要能夠針對所有可能的通道拓?fù)溥M(jìn)行優化。鑒于 PCIe 6.0 規范規定的減少插入損耗預算，如何確保來自根端口的信號到達目標端口而不會失去保真度。

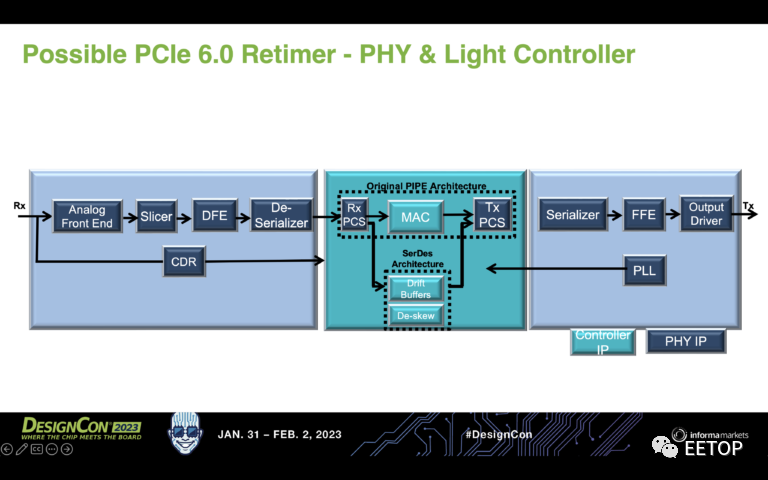

解決方案是引入 PCIe 6.0 重定時器電路。PCIe重定時器使PCIe在系統板、背板、電纜、立管和附加卡上的擴展成為可能，無論其部署的通道拓?fù)淙绾巍Ｖ囟〞r(shí)器是一個物理層和協議感知的設備，但對軟件是透明的，可以駐留在PCIe根端口和端點之間通道的任何地方。它通過任何通道從主機PCIe根端口完全恢復數據，提取時鐘并通過另一個通道將干凈的數據重新傳輸?shù)絇CIe端點設備。重定時器解決方案是以定制的PHY和MAC的輕型控制器邏輯的形式實現的。
附《 PCI Express? 測試概述 》白皮書下載
注：本白皮書由是德科技提供
內容簡要
PCIe? 6.0 與 PCIe 5.0 相比，帶寬增加了一倍（16 個通道的帶寬高達 256 Gb/s），數據傳輸速率提高至 64 GT/s，同時還與前幾代 PCIe 技術保持向后兼容性。向 PAM4 和其他增強規范的過渡，讓測試變得更加復雜。

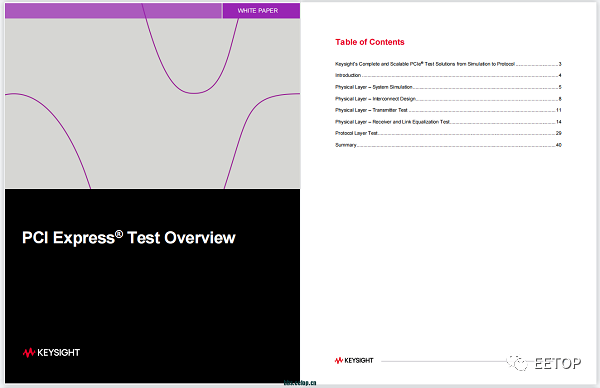

是德科技最新《 PCI Express? 測試概述 》白皮書解釋 PCIe 4.0、5.0 和 6.0 測試面臨的挑戰，并介紹全面、可擴展的 PCIe 測試解決方案，包括系統仿真、互連設計、發射機測試、接收機和鏈路均衡測試、以及協議層測試。
是德科技助您開啟通向 PCIe? 6.0 的成功之門！

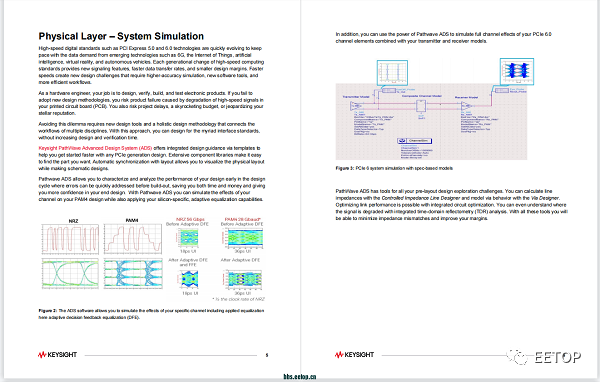

白皮書部分截圖
資料獲取
掃描二維碼獲取下載鏈接
